17TX210A beeld rolt

R74 en C90 zijn in orde (d.w.z. C90 was 12k ipv 10k. Die heb ik maar vervangen).
R74 is Ok.

Hierbij een tweetal beelden: (Een foto maken van deze beelden is wat lastig).

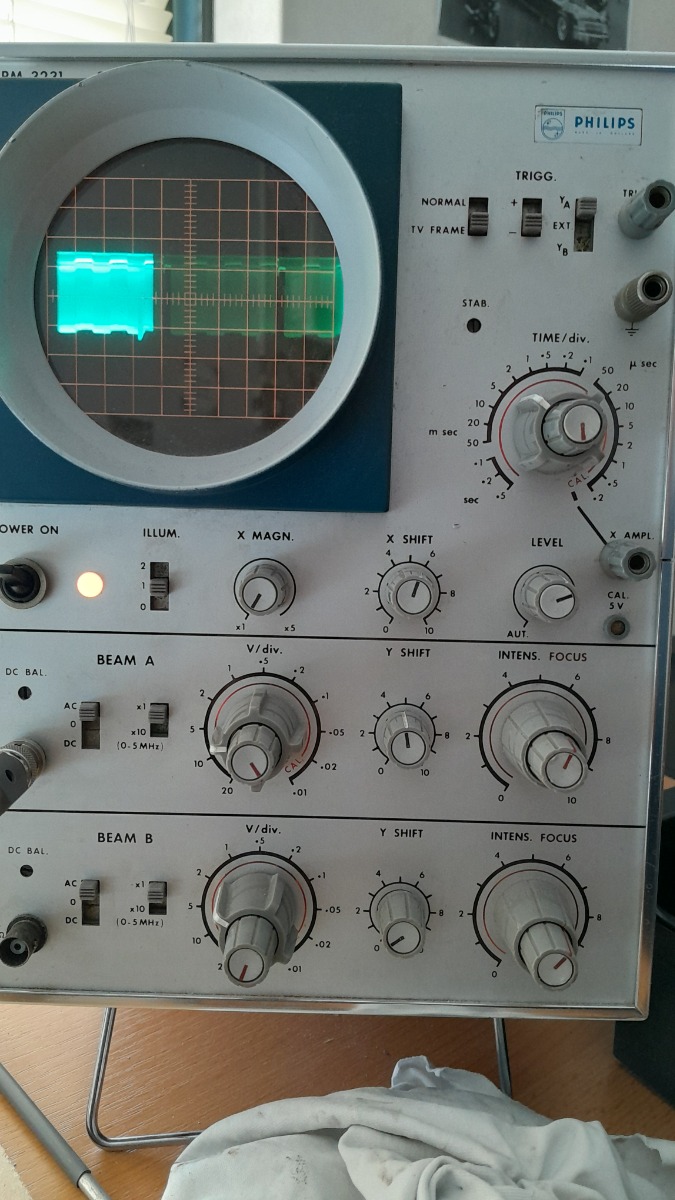

Dit is op het stuurrooster van B12h.




Dit is op het stuurrooster van B2t. Je ziet wel de pulsen, het videosignaal lijkt hier weg.


bavelt schreef :

Het signaal ziet er daar ook wat vreemd uit

Plaatje? Hier moet gewoon video staan. R74, C90? Ook op stuurrooster B12h. Het feit dat je beeld horizontaal ook instabiel is wijst hierop. Je moet op beide punten hetzelfde beeld hebben als in het schema. Dáárvoor heb je nou juist dat blokjesbeeld gemaakt:



Anode B2t boeit me nu niet.

Het flashen van de PICKie is gelukt..

Er komt een blokjesbeeld, dat verticaal wel redelijk tot goed staat. In horizontale zin heeft  de TV er moeite mee, het beeld 'trekt' / zwabbert.

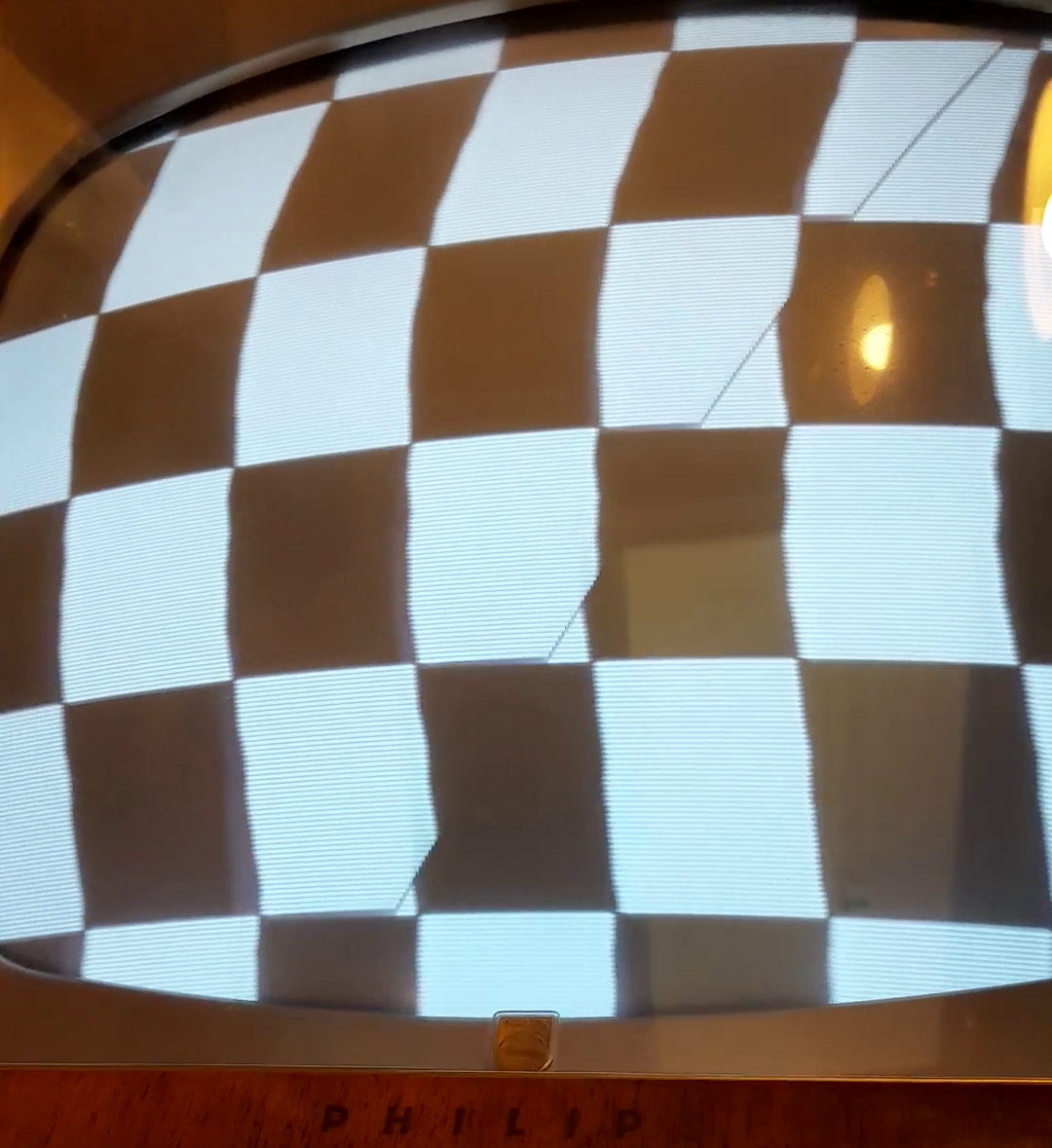

Zie hier het  Blokjesbeeld    (TV staat op zijn kant).

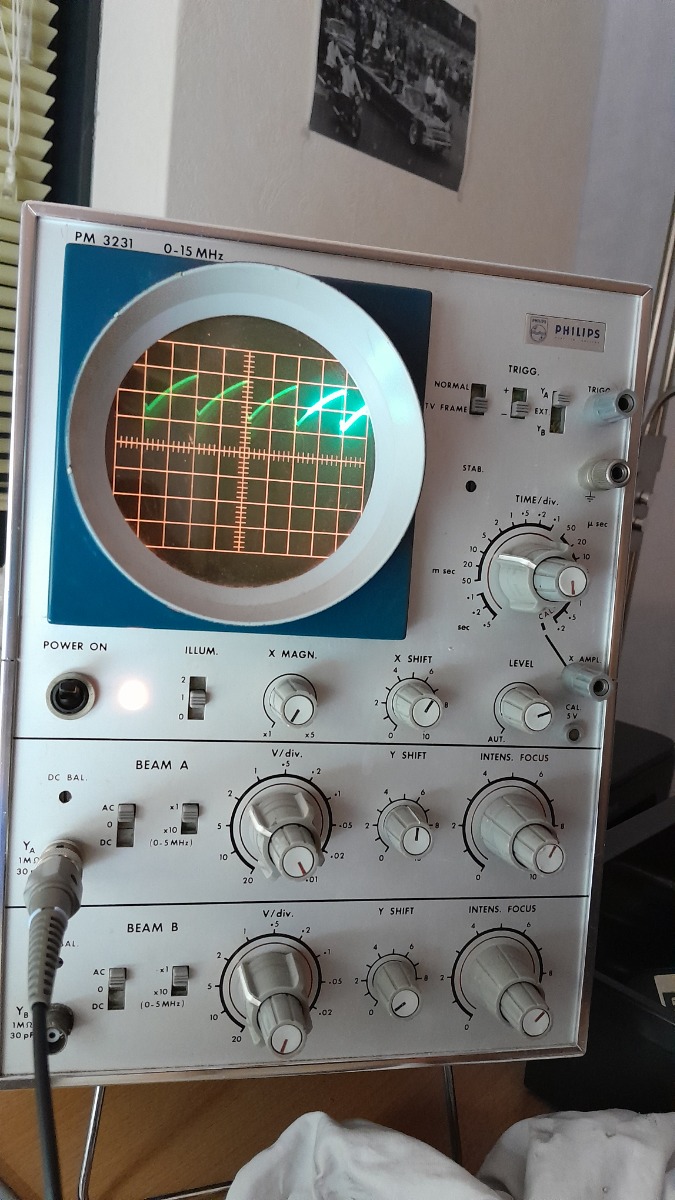

Dit is het signaal op de anode van B2t:

Lijkt meer op een zaagtand dan wat het schema toont.






Ik ga eens zien of ik hem kan flashen. Normaal doe ik dat met een PicKit2/PicKit3.
Ondertussen heb ik eerst alle componenten rond B18t, waar de Verticale Stabilisator potmeter VS (R120) zit, gecontroleerd. Die zijn allemaal in orde, zij het dat R122 van !0 K naar 12K was verlopen. Die heb ik vervangen.

Als ik met de scope ga meten op het stuurrooster van B2t, dan is het beeld niet meer stil te krijgen met VS, het rolt dan door. Blijkbaar belast de scope dat teveel.
Het signaal ziet er daar ook wat vreemd uit.

Ja hoor:

Na een weekje vakantie kan ik dit probleem weer oppakken.

Ik heb het vorige PICkie van je. Heb je wellicht het programmaatje (.Hex)?
Dan zou ik dit kunnen flashen en hiermee gaan testen..
