17TX210A beeld rolt

Deze schakeling werd alleen toegepast in de 17/21TX180a en 17/21TX210A. Dit waren instapmodellen. Daarna is hij niet meer toegepast. Zal wel geen succes zijn geweest. De luxere toestellen in deze series zijn nog uitgerust de vertrouwde synchronisatie-scheider die daarna nog lang is toegepast in buizen-tv's.

Zou zomaar kunnen. Ik heb me al afgevraagd waarom Philips die VSYNC scheider zo heeft gemaakt. Doorgaans wordt éérst de sync gestript en dán pas de VSYNC eruit gepulkt. Dit zijn twee syncscheiders waarvan de VSYNC (B2t) beïnvloed wordt door de beeldinhoud. Kan nooit goed hebben gewerkt en dat blijkt ook. Misschien doet B12h een soort diodeactie maar dan blijft nog steeds de beeldinformatie aanwezig om roet in het eten te gooien. Ik meen op de scoopbeelden een vastgelopen video te zien maar kan dat niet goed duiden.

Het feit dat HSYNC ook niet goed is wijst erop dat het daar al fout lijkt te gaan.

Ik vraag me af of de afbeeldingen in het schema wel kloppen. Met name die op het rooster van B2T (pen 9). Het video-signaal heeft dan al 2 laagdoorlaatfilters doorlopen: R92/C92 en R135/C112. Ik schat de kantelfrequentie rond 800 a 1000 Hz. Van het complete video-signaal zal dan weinig meer over zijn. Hier is al een voorselectie gemaakt voor de verticale synchronisatie impuls die door B2T en B12T verder gevormd wordt. Of zie ik dat verkeerd? Ik verdenk in de eerste plaats R92 en R135: Zijn deze in waarde toegenomen?

bavelt schreef :

Zeggen deze scopebeelden iets wat kan wijzen naar een oorzaak?

Nee. Probeer de beelden in het schema te reproduceren. Scoop op 10 µs per div en op DC. Je hebt bij B12h verticaal bekeken en in de doc staat toch echt horizontaal. Verder moet je die plaatjes bijsnijden en vertellen wat we zien (vert & hor per div). Hier kan ik niks mee:


Ga je nu eerst op B2 concentreren en de plaatjes die in de doc staan terugkrijgen:


Zolang je dit niet hebt krijg je nooit een stabiel raster.

Zeggen deze scopebeelden iets wat kan wijzen naar een oorzaak?

Enkele aanvullende beelden:

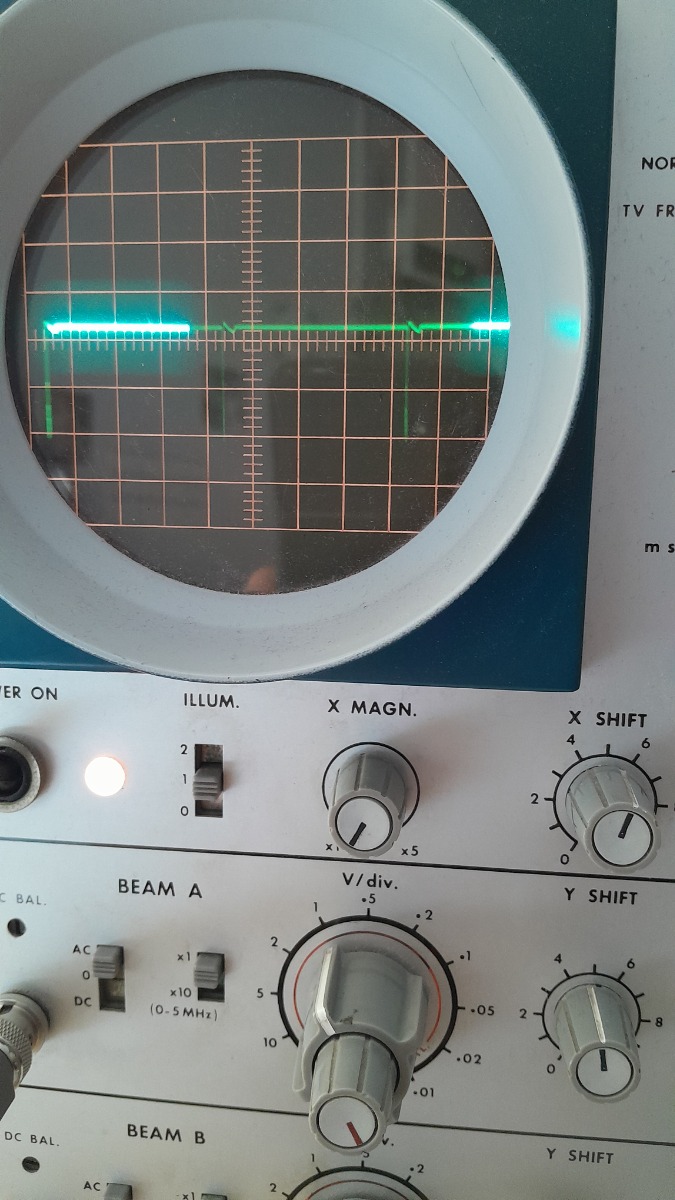

Stuurrooster B12t

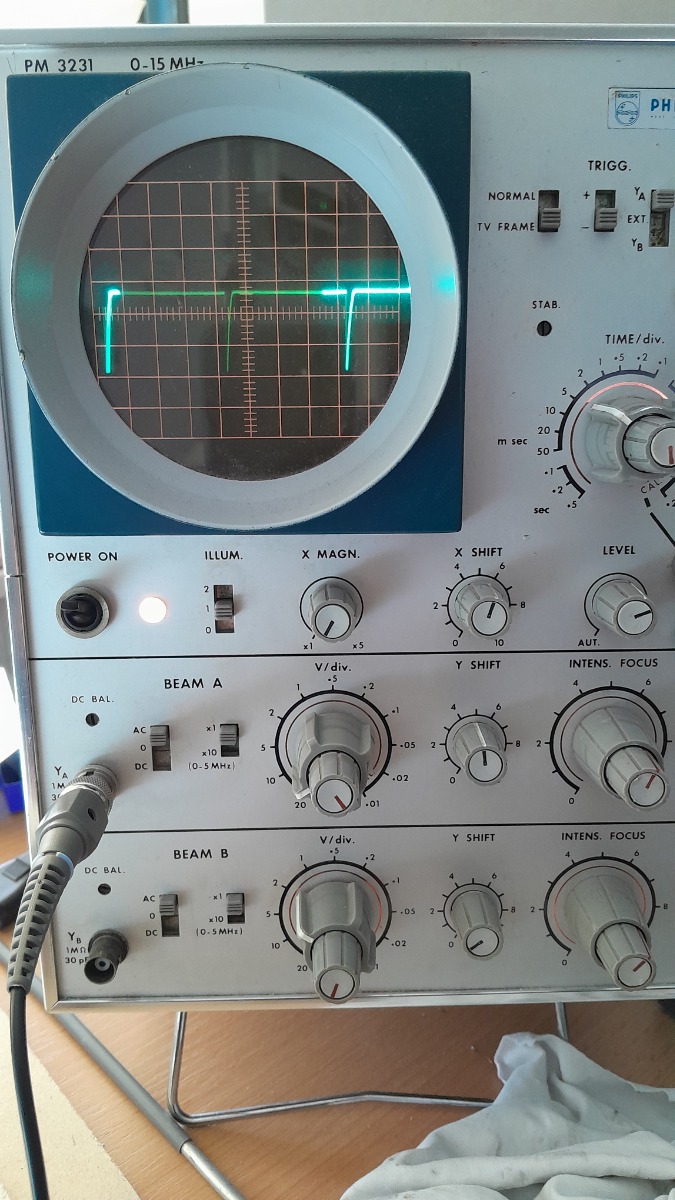

Anode B12t

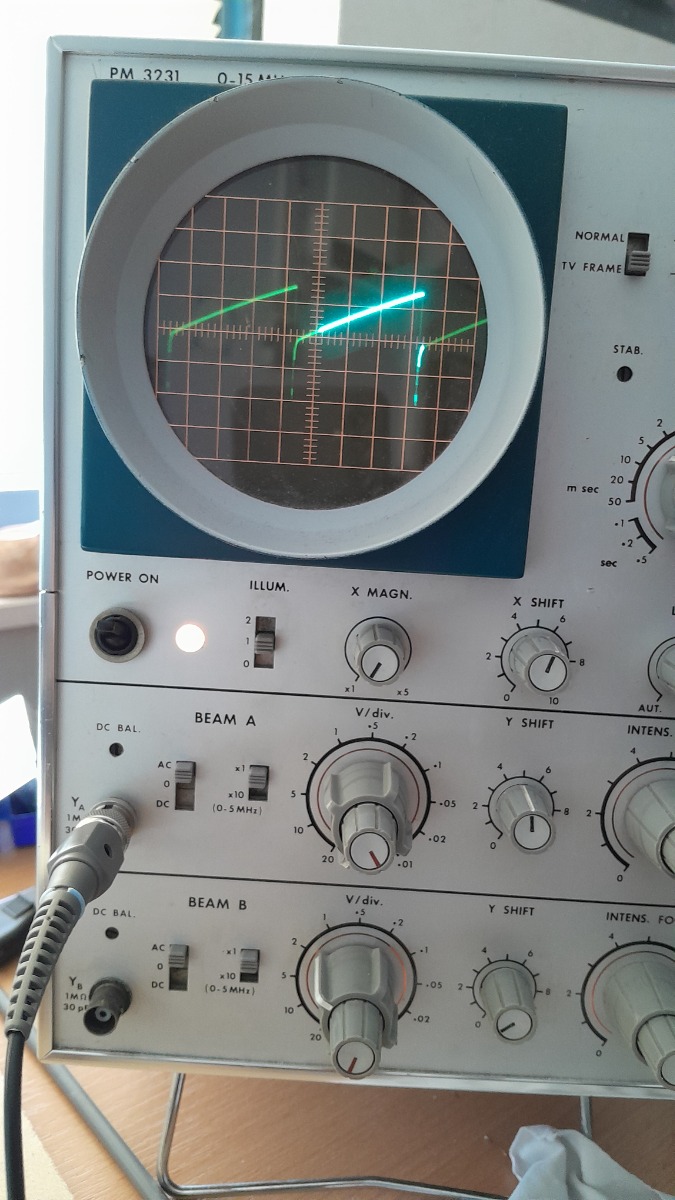

Anode B18t

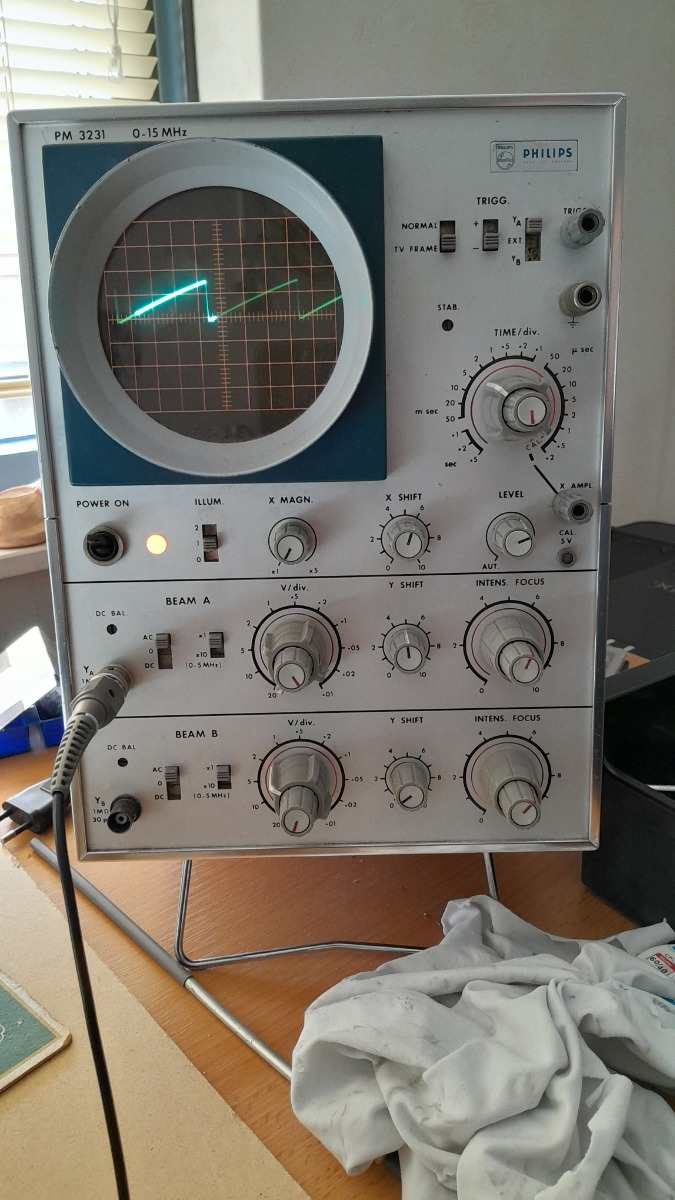

Op R122-C116
