Renovatie B8X72A

Hoi

Willem, dank voor de alerte opmerking!
Ziehier het voordeel van een 'dagboek'.

Hierbij de gebruiksaanwijzing en foto's van de schaal.









Het is eigenlijk logisch dat groen links zit en rood rechts.
De knop Dolce zit ook links, de knop forte zit rechts.
'Groen en rood' schrijven ze ook, niet 'rood en groen'.
Hier is nog een exemplaar te zien die prachtig gerestaureerd is:
www.ppinyot.com/P/b8x72a.htm
Ook hier zit groen (is hier vreemd genoeg blauw) links en rood rechts.
Dus, helaas Henk , als ik het goed heb beredeneerd vergis jij je
of klopt het schema uiteraard dan niet.

:thumbsup:
René (R)

ps:
Mijn eigen foto's nog even bestuderend kan ik de volgende vergroting
tonen, van mijn exemplaar toen de lampjes er nog in zaten.
Ze zijn nog net te zien.
En dan blijkt dat rood links zit en groen rechts, van achteren gezien dus....



ppss:
In de gebruiksaanwijzing hebben ze het ook over de stand 'Modeste', maar
zie ik die dan over het hoofd? Op mijn B6X72A zit hij wel als één van de drie
klankkleurknoppen. Deze ingedrukt, dan heeft men de muziek als 'achtergrond',
oftewel zachter en alle bassen weg gedrukt.


:thumbsup:
René (R)

pppsss:
Volgens het schema heeft Henk trouwens wel weer gelijk,
maar de praktijk wijst (meestal) toch anders uit.
OOK de gebruiksaanwijzing trouwens:
zie daarop de tekening voor de lampcodes (lampje eindigend met ..76=L4 is rood,
dus die zit hier links, dus de radio van voren gezien rechts).
Het schema 'zal dus niet kloppen'.
Ik ga er van uit dat de lampjes in mijn exemplaar er van fabriekswege nog in zaten.
Stof en vuil wijzen dat min of meer uit, maar 100 procent zeker is het natuurlijk ook niet.
Maar als één van de lampjes ooit vervangen moest worden zal de andere onaangeroerd gebleven
zijn. De kans dat ze beide ooit tegelijk stuk gegaan zijn? En de kans dan dat ze dan anders
geplaatst zijn? Een beetje opletten en men plaatste ze zoals de fabriek ze geplaatst had...
De wijzer slaat dus hoofdzakelijk positief uit naar groen links en rood rechts, de radio
van voren gezien.

Volgens de documentatie van de radio is rood lampje L4 en zit links van voren gezien en groen is L6 en zit rechts.

Op de schama's en de tekening staat het duidelijk maarje vergist je snel, omdat de afdruk een verkeerde indruk wekt.

Ik denk dat het juist is zoals ze nu in de radio van Rene zitten.

Gr. Henk

Hallo Henk en Rene,

Het valt me nu pas op maar bij mijn B8X zitten het rode en het groene lampje precies andersom. Ik heb even gekeken bij RM.org en daar zie je ook de lampjes verschillend zitten. Ik heb nu geen idee hoe het moet zitten :duizelig: . Wie het weet mag het zeggen : mmm :

Vriendelijke groet,

Willem

Hoi heren.

Ook vandaag weer fraai nieuws mogen ontvangen van Henk.
Zoals bekend is de kast naar de houtbewerkingsexpert.

"Hoi Rene, Ik heb van M. begrepen dat hij toch je hele kast gaat restaureren. Je schijnt
heel bijzonder fineer te hebben. Dus al je sierstrippen gaan er uit, welke wit geworden zijn
door poetsen worden weer goud gespoten. De kast wordt geheel kaal gemaakt en van 8 nieuwe
lagen cellulose lak voorzien. Het gaat langer wat duren dus, ook omdat de voorkant, van
lichte kleur, apart behandeld moet worden. De foto van M. laat zien wat hij kan, de kast op
de foto is geheel door hem gerestaureerd en voorzien van nieuwe spijlen.

Foto van je radio in opbouw, even een plaatje, de schaal zit er weer op alle lampjes
gemonteerd . Paar kleine doorschijnende gaatjes in je plaat met nagellak weggewerkt,
afdichtstrippjes van de schaal vernieuwd, dus het wordt nu weer een hele radio".

Ik wordt er bescheiden van....

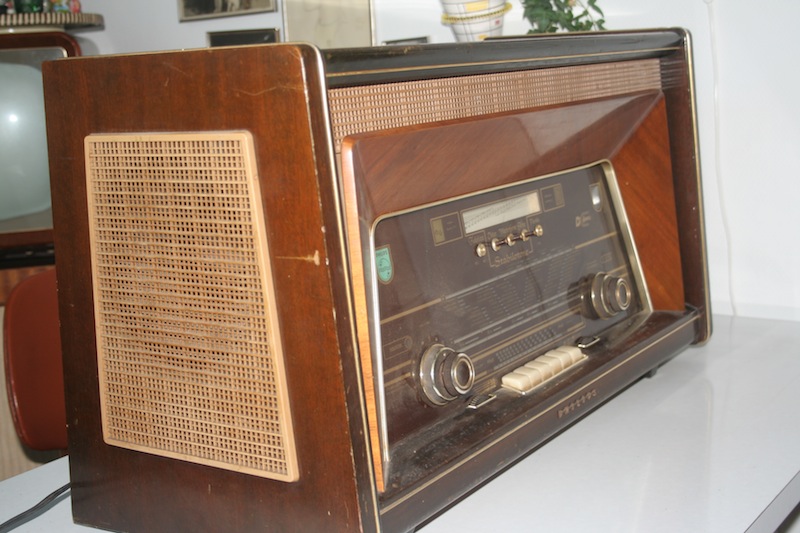

Ter herinnering nog even twee foto's van de radio zoals hij bij mij arriveerde
een kleine twee maanden geleden.

:smilythumb:
René (R)

Hoi heren
Wederom een verslag van Henk mogen ontvangen die we graag met jullie delen.
In een andere draad is te lezen dat de voorbereidingen voor de komst van de
B8X72A al zijn volbracht.

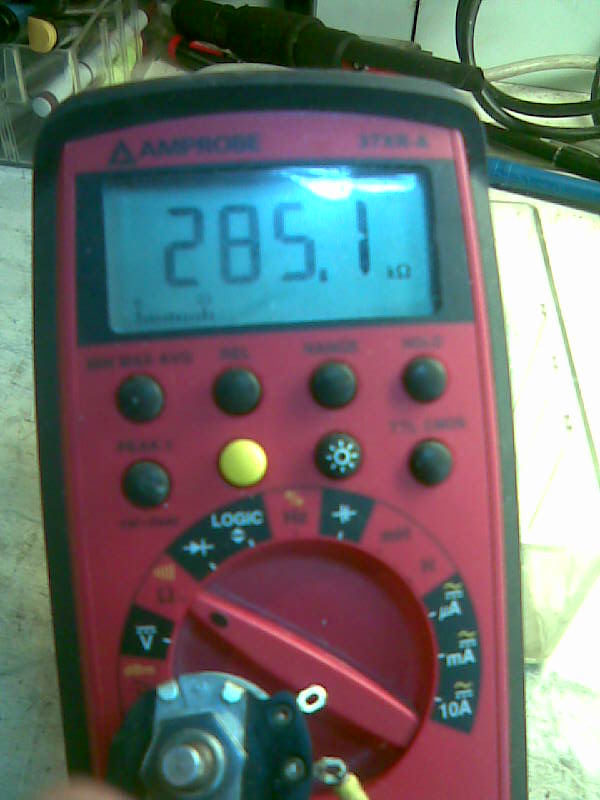

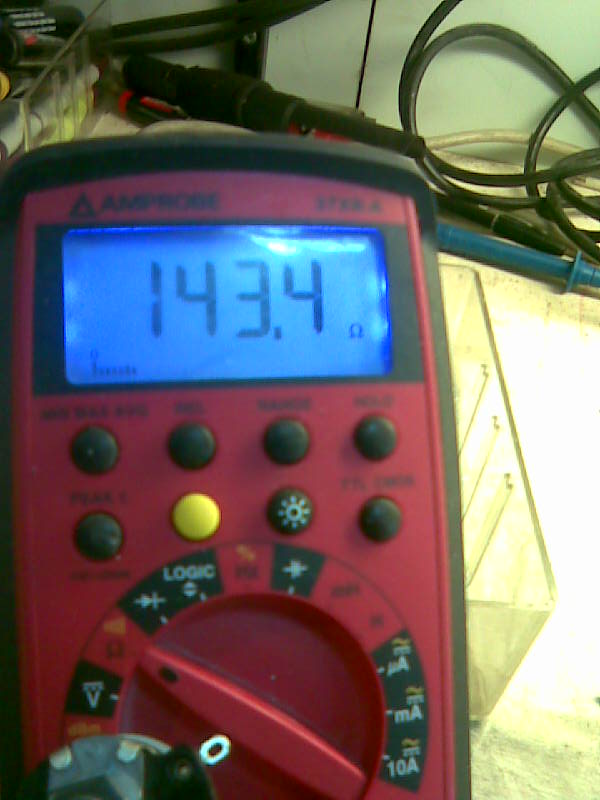

"Vandaag de potmeter bij René opgehaald, ff bij gekletst en koffie gedronken. De potmeter in de werkplaats voorzien van het aandrijfrolletje van de oude. Die van de nieuwe was een kleine uitvoering. Door het wiel naar links te draaien gaat deze er zo af en vica versa de nieuwe er weer op. De oude had extra nog een veertje ingebouwd, dit dus ook maar overgezet. afb 003. Ook voor alle zekerheid de weerstand nog even gecontroleerd, afb. 004,005,006.

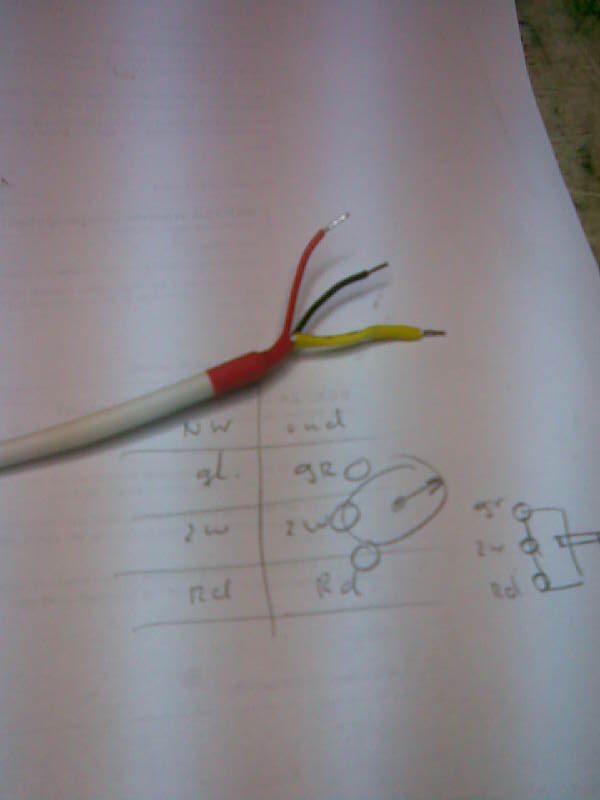

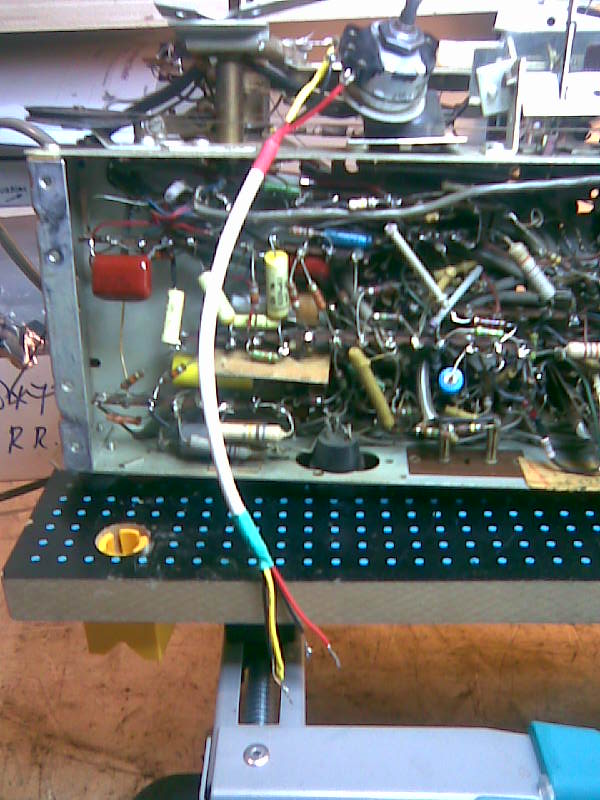

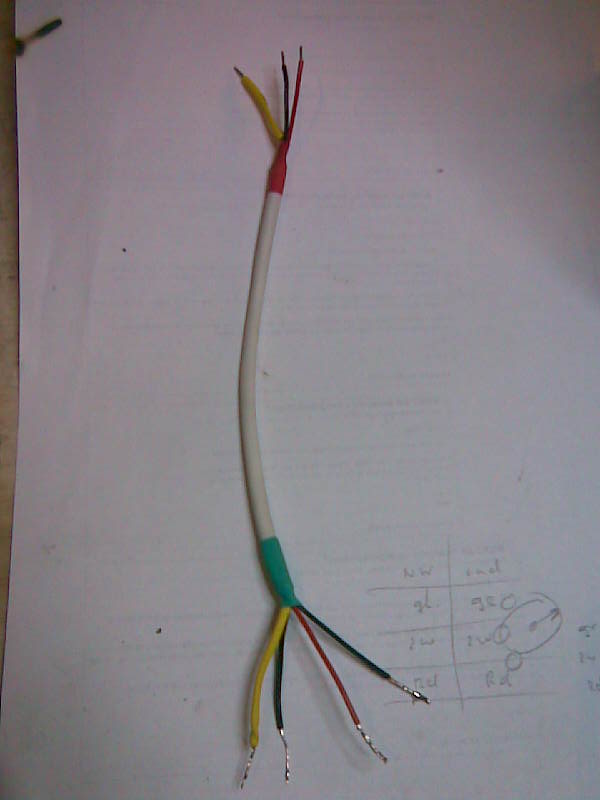

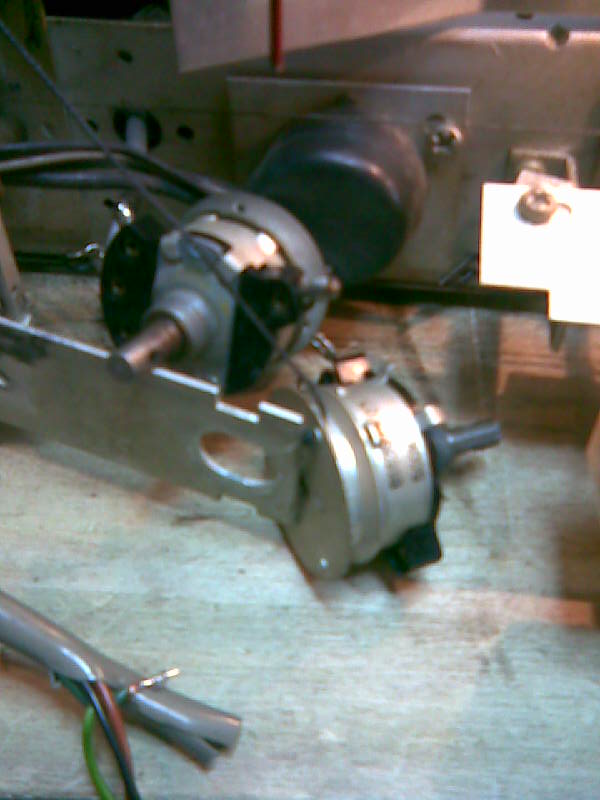

Om er zeker van te zijn. Omdat het kabeltje tekort was deze ook maar vervangen door een nieuwe afb 007, 009 en 010, de oude op foto 008

Nu kunnen alle lampjes er weer in en de frontplaat met stabilotone en knoppen gemonteerd. Krijgt de B8X72A weer een beetje smoel. het is nu even wachten op de kast en dan kan hij retour naar zijn baasje.

Gr henk"

:smilythumb:
René (R)

Mooi, Is helemaal de goede, Potje erin en nog even op de kast wachten.
