Renovatie B8X72A

Helaas geen foto, maar van de restaurateur begrepen dat de eerste laklaag (cellulose) er op zit en nu 24 uur noet drogen.

De MD voorversterken is geheel af, Nog even op alle specificaties testen met de scoop, zal ik morgen een plaatje van maken.


Gr. henk

Hoi

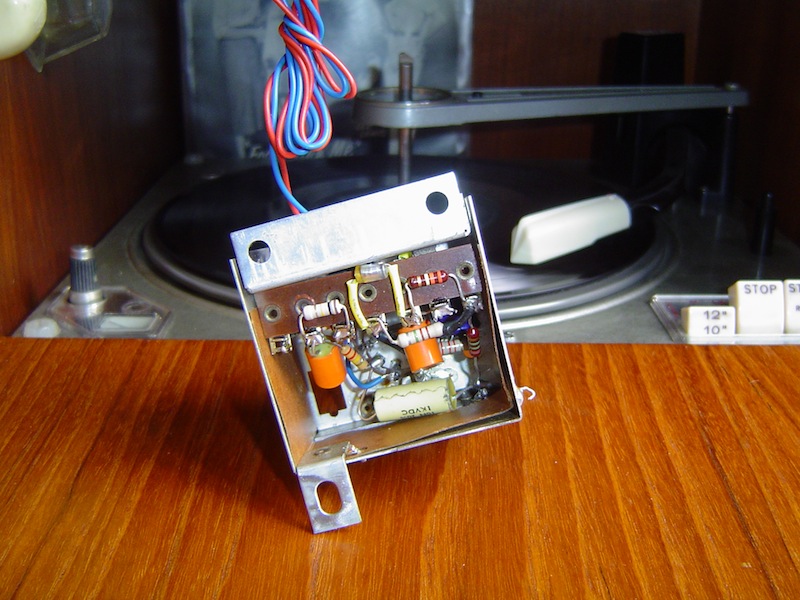

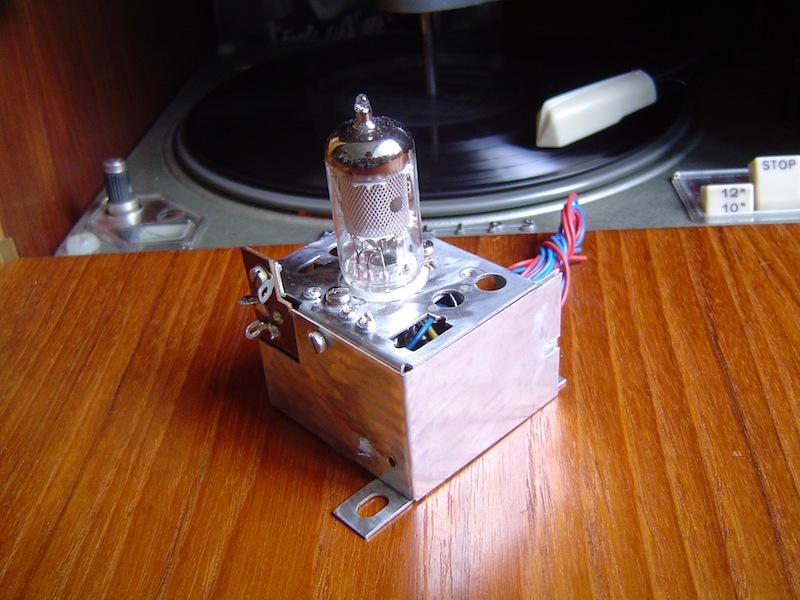

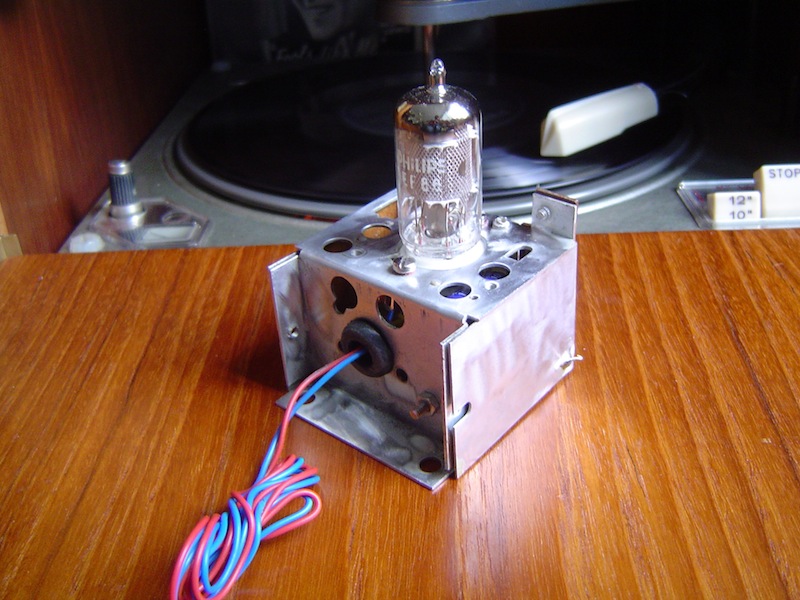

Vandaag kwam Henk met de voorversterker aan.
Ziet er fraai uit en ik heb er wat foto's van gemaakt.

:thumbsup:

René (R)

Hoi

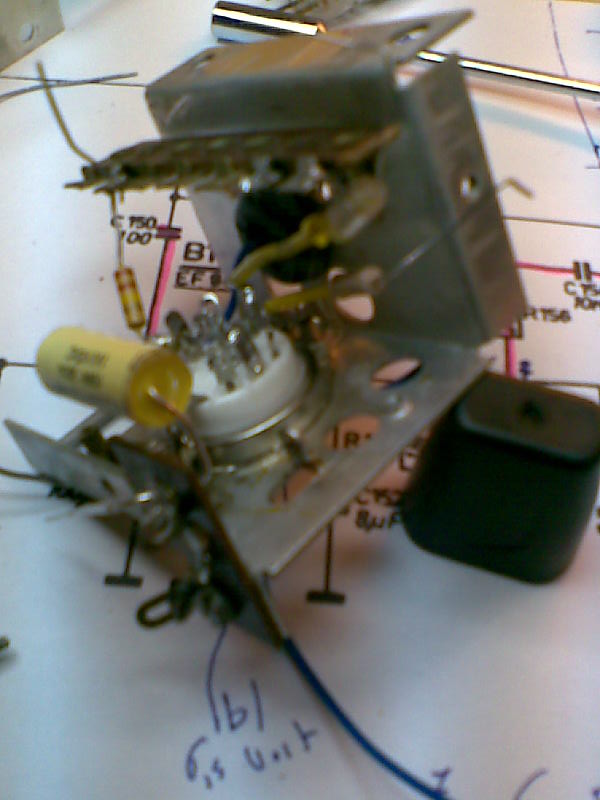

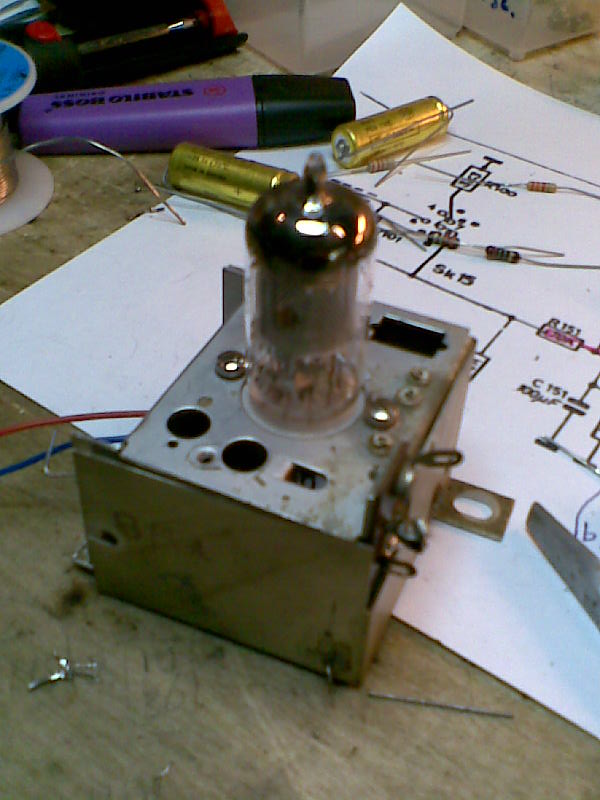

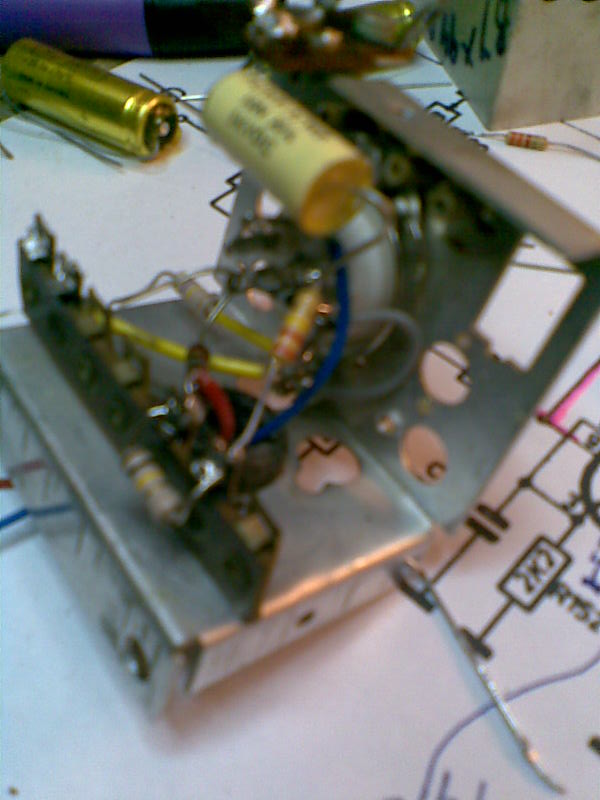

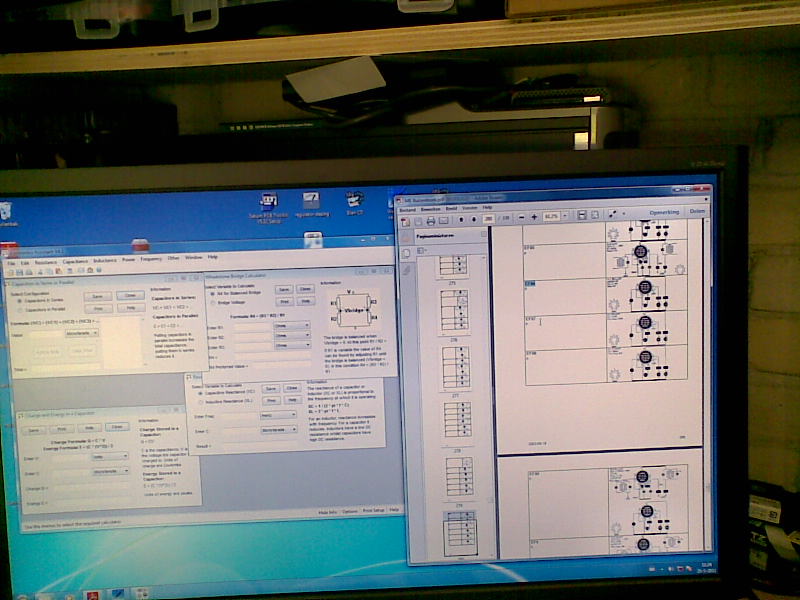

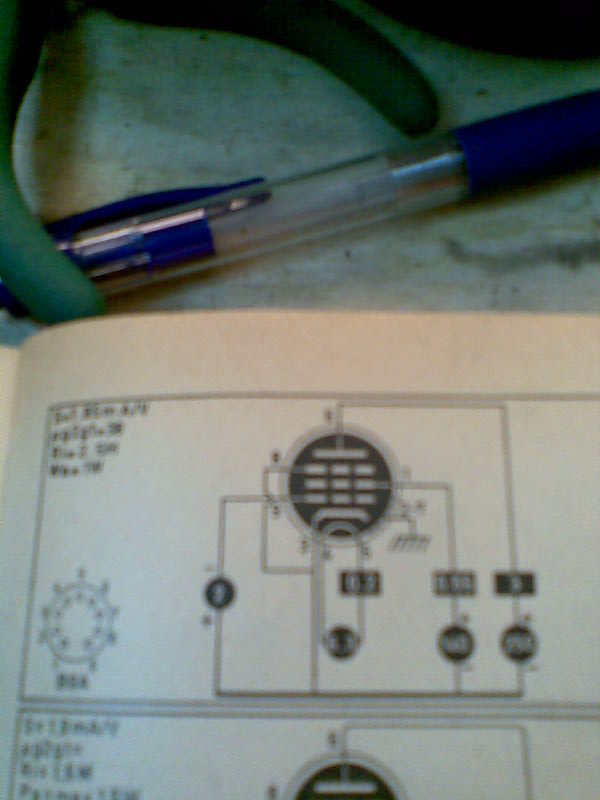

De voorversterker begint al vorm te krijgen:

Henk:
De foto's spreken voor zich denk ik. Ten opzichte van het schema zijn een aantal zaken
gewijzigd. Ik wil de ingang gevoeligheid instelbaar maken. Verder een voorziening dat bij gebruik van de kristal ingang de buis uitgeschakeld wordt.

Grote bewondering van mijn kant voor Henk die 'het wel even fikst".

:smilythumb:

Hoi

Hoewel het onderwerp over de inbouw van een voorversterker in de radio
ook voorkomt in mijn draadje over de AG9005, leek het Henk en mij toch toepasselijker
om het maken en plaatsen van de voorversterker met een buisje (een kopie van die
in andere radio's zit, zoals de B7X73A HiQ) in de B8X72A in deze renovatie draad te houden.

:smilythumb:
René (R)

Ombouw FM-tuner uit een B7X94A naar een MD voorversterker.
De tuner had in de radio problemen gegeven door veel gekraak en geknisper en was daarom
eruit gehaald en vervangen. Eigenlijk is alleen de behuizing nodig. Dus ben even bezig
geweest met het slopen van de FM-Tuner.

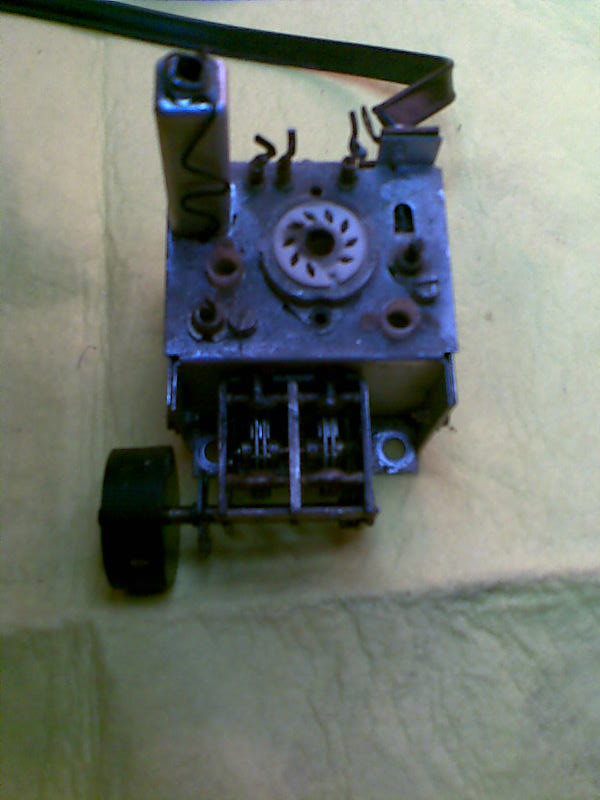

Foto 029 de nog complete Tuner

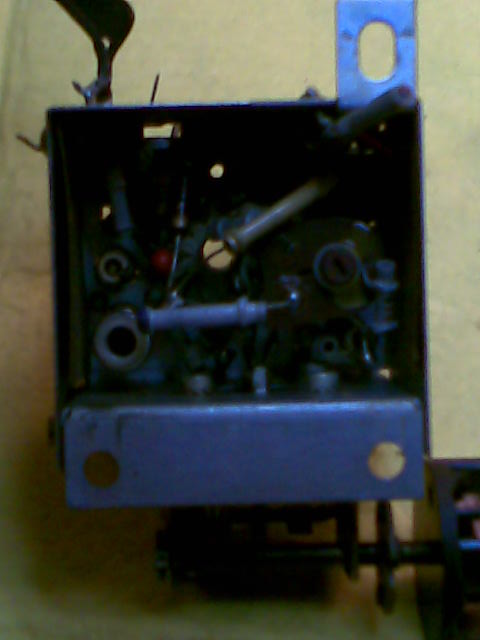

Foto 030 de tuner aan de onderzijde

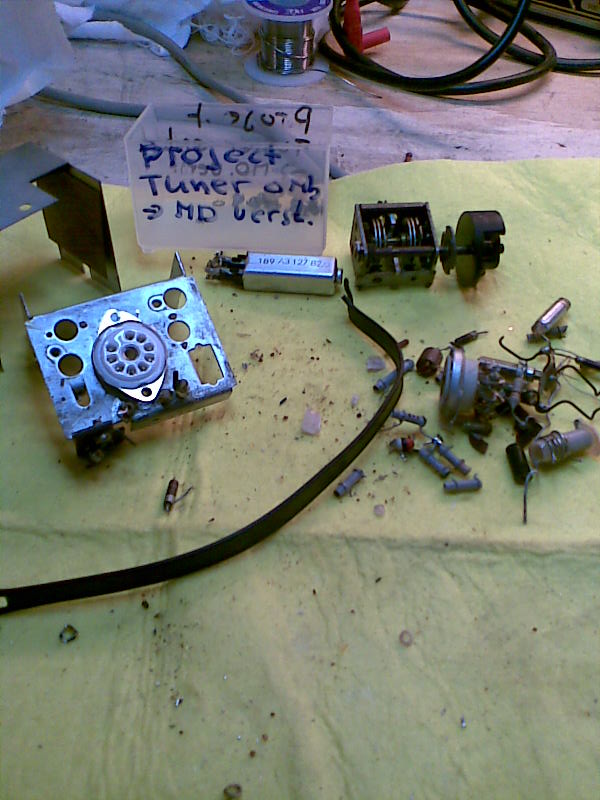

Foto 031, geheel gedemonteerd. sommige onderdelen gaan terug in de voorraad. Ik heb ook de
oude buisvoet gedemonteerd. de nieuwe buisvoet ligt er al bij.

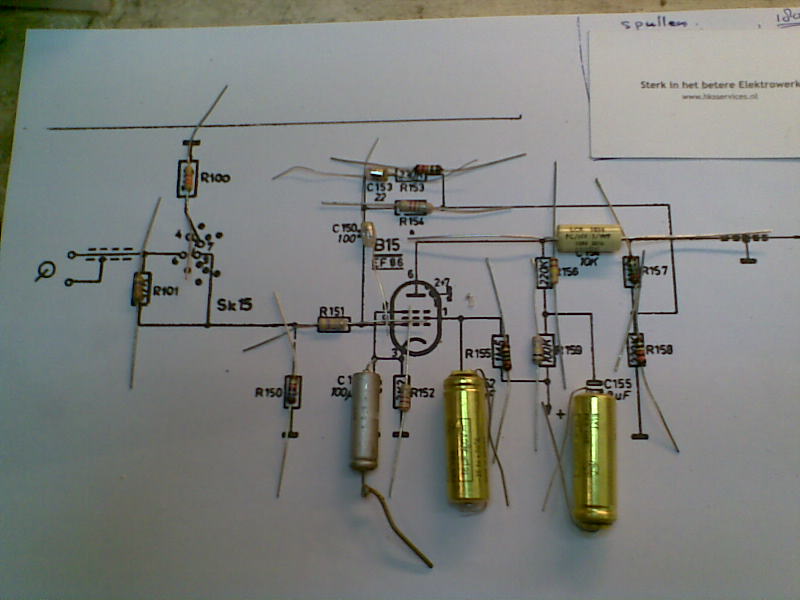

Het schema wat ik zal gebruiken is bijgevoegd. SK15 is de keuze schakelaar voor Grammofoon
keuze. Op de versterker wordt een schakelaar geplaatst om de keuze te maken voor kristal of

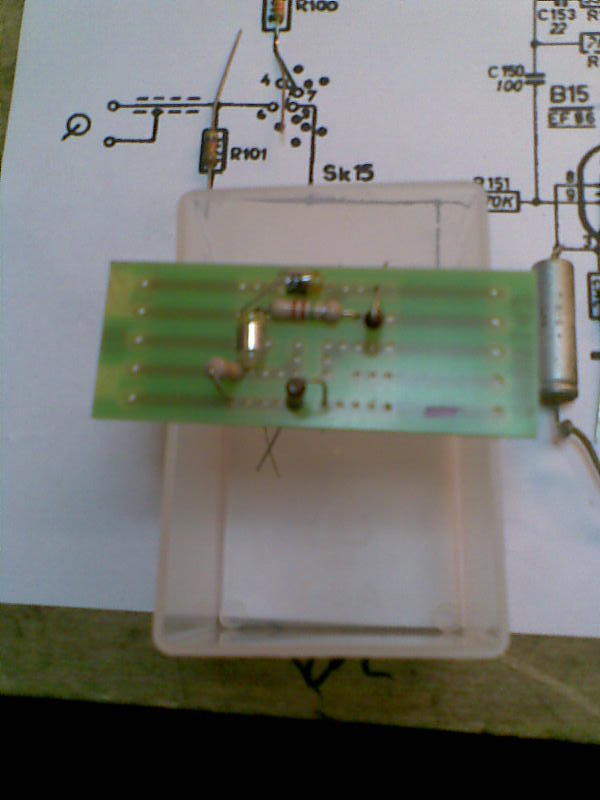

MD pick-up. Ik overweeg om in het versterkertje een printje te maken voor opbouw van de
componenten

gr. henk

Ik denk ook eigenlijk dat groen links hoort te zitten. dus de tekening zal wel niet goed zijn, komt natuurlijk wel vaker voor dat er in de schema's iets niet klopt:banghead: , enne You are the Boss.: prima :

Hoi Huub.

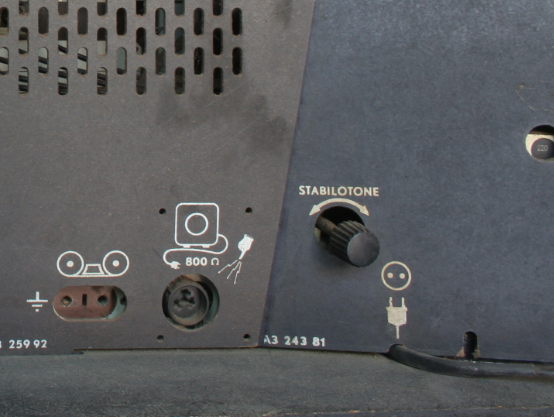

Dat noemde Philips de Stabilotone:

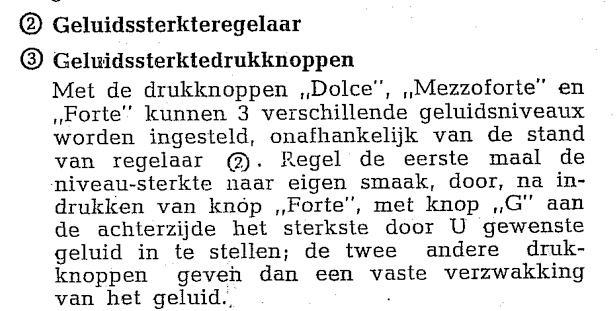

In bovenstaand verhaaltje uit de gebruiksaanwijzing is 'G' dus de potmeter die
jij bedoeld aan de achterkant.

:smilythumb:
René (R)
