Vraag over stereolampje Philips B6X43A radio

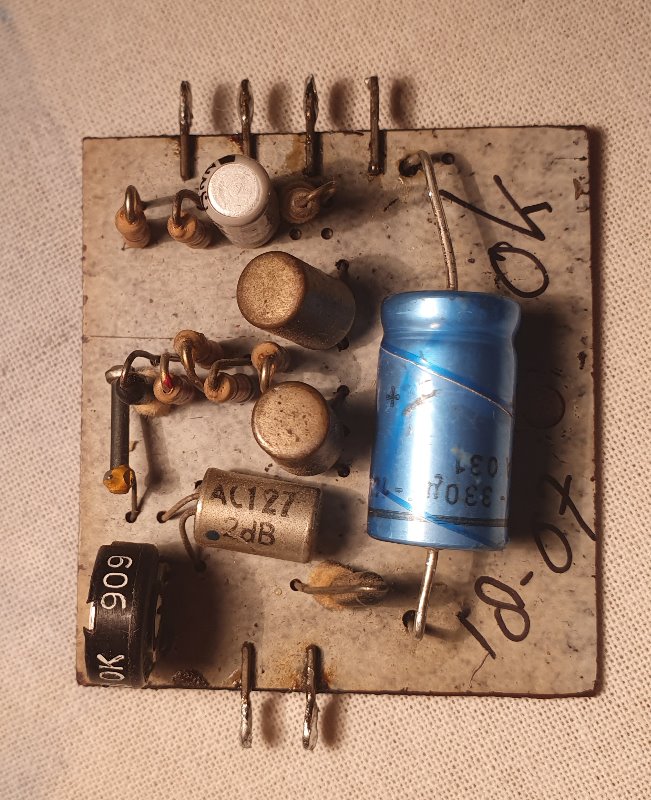

@ PE9ZZ : op het printje dat origineel in de radio zat bij aankoop ( en nu weer gemonteerd is) zit geen regelbare weerstand. zie bovenstaande foto.

Iedereen bedankt voor de reacties!

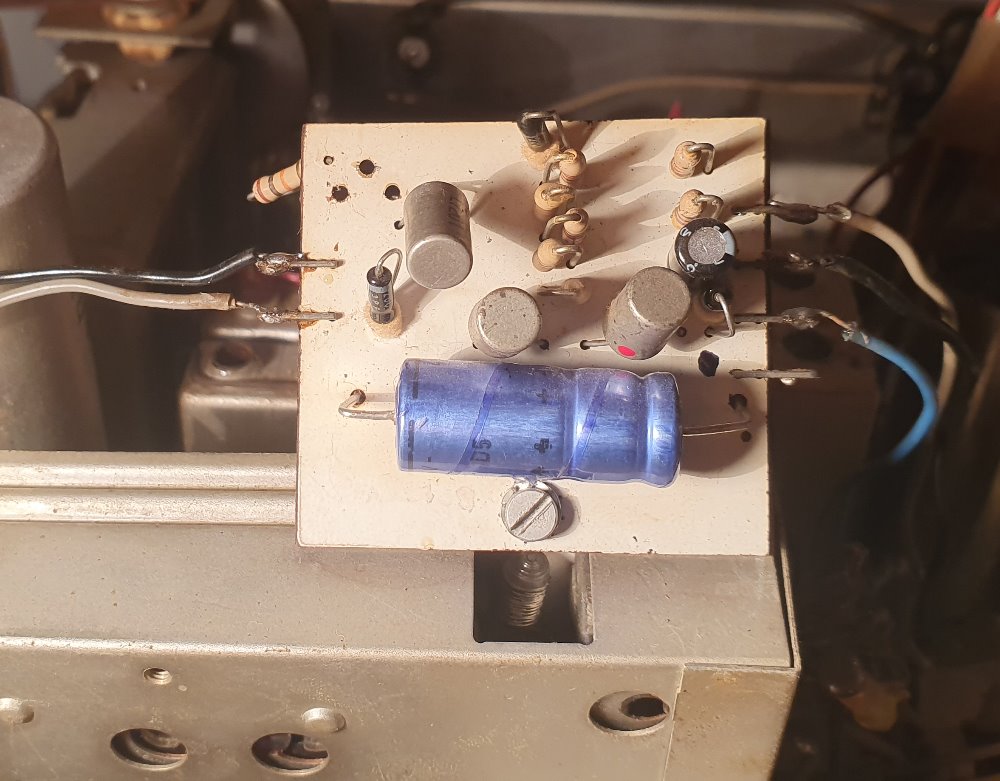

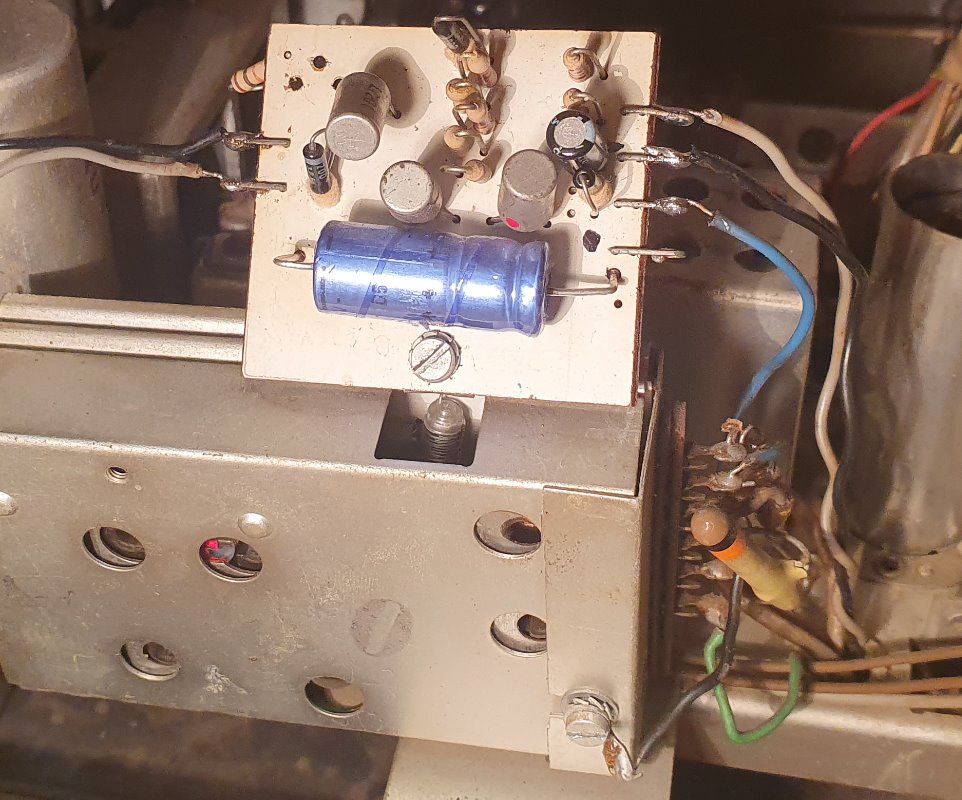

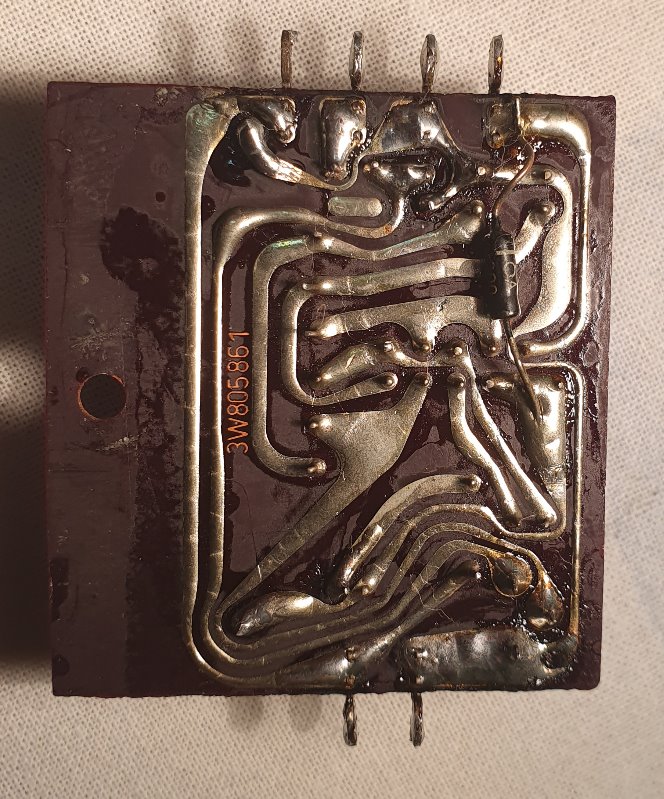

Om te beginnen zal ik wat foto's posten van de verdachte printen.
Het zou toch wel toevallig zijn dat allebei de printen het zelfde mankement vertonen? Bovendien zei de verkoper ( Huub) dat hij de print van tevoren getest had.


Wanneer is de volgende reparatiedag en waar?

gr. Theo


===

Effe de plotjes overnieuw-

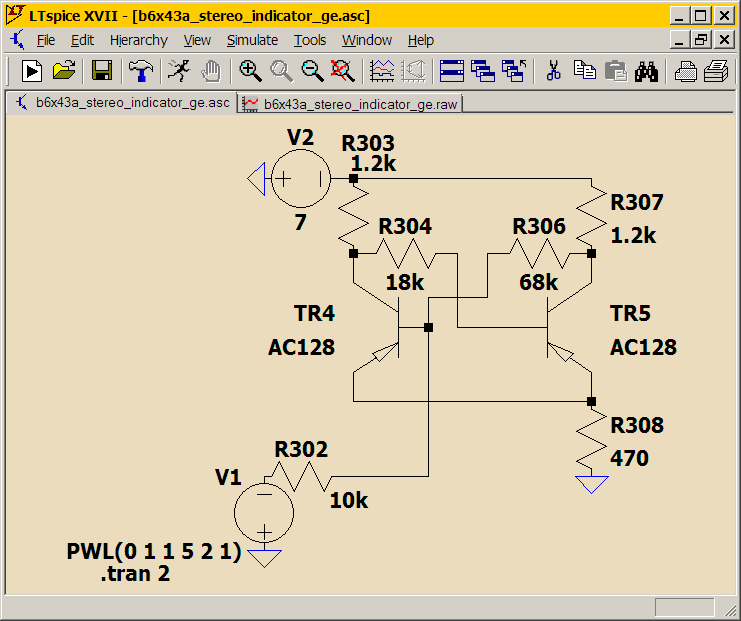

Schema:

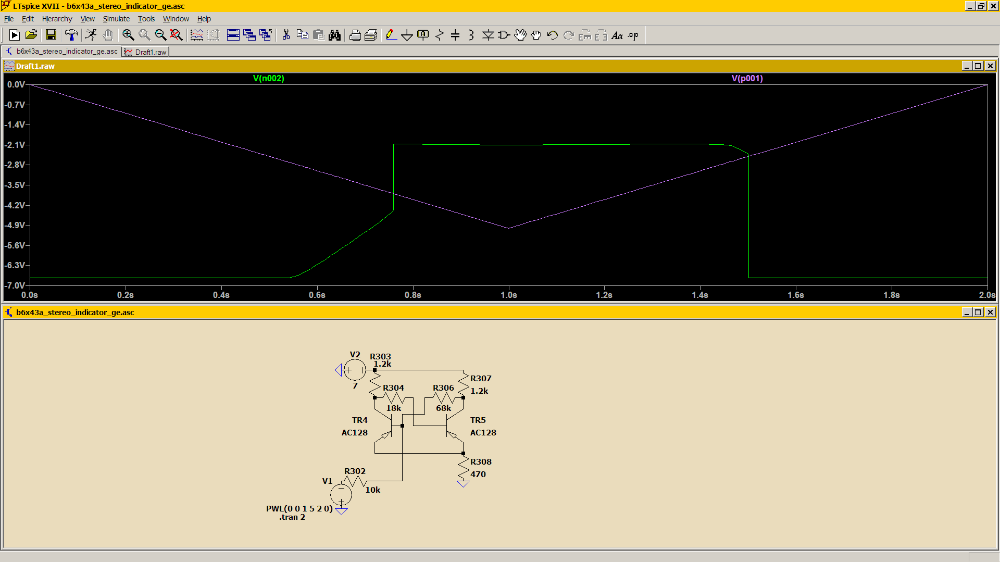

Geranium torren:

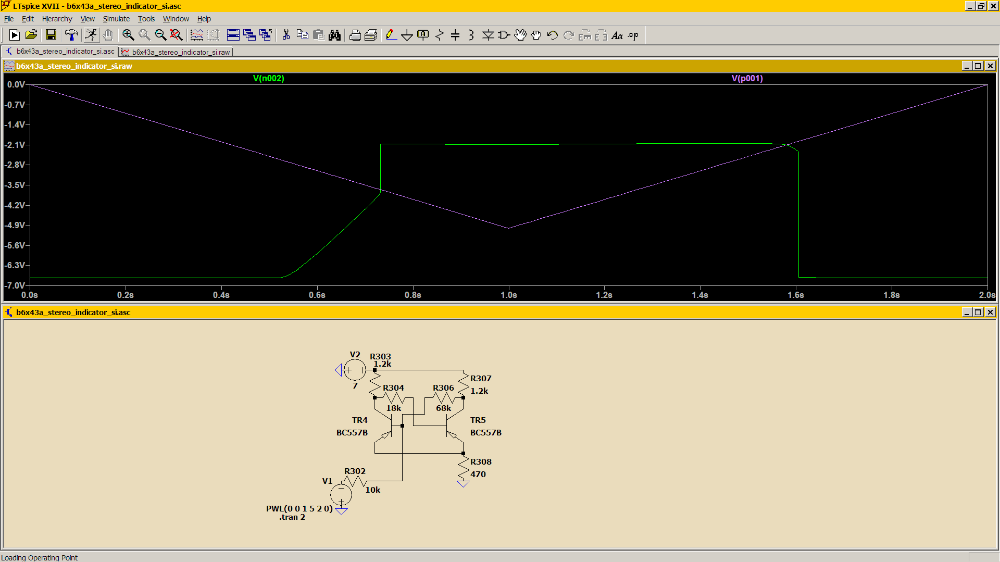

Silicium torren (BC557B):


Paarse lijntje is de spanning uit de decoder, groene lijntje stuurpanning voor het lampje. Hoog is AAN.

De flipflop is stuk. Hij gaat wel aan maar niet meer uit. Dat ligt aan één van de twee geraniumtorren TS4 en 5. Maar laat TS Theo eerst eens aan R302 zwengelen. Als je de torren vervangt door Si-exemplaren is de instelling van R302 anders:

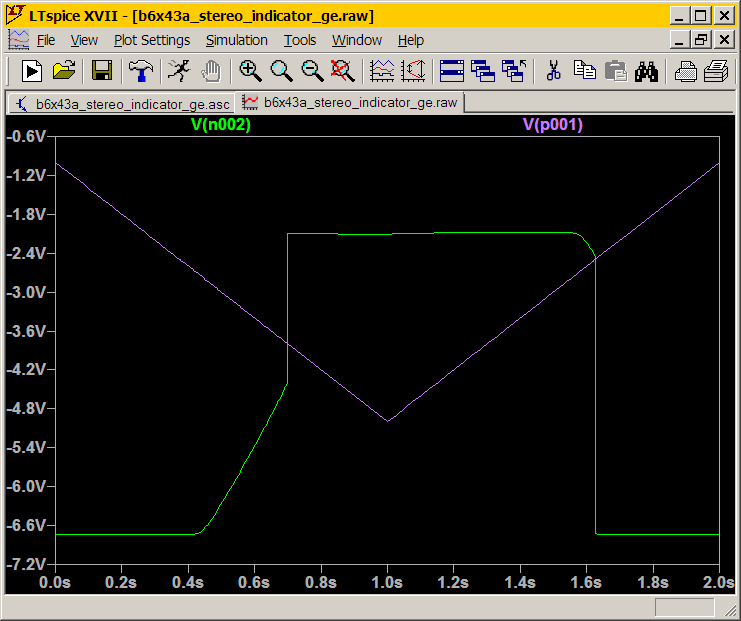

Ge torren:

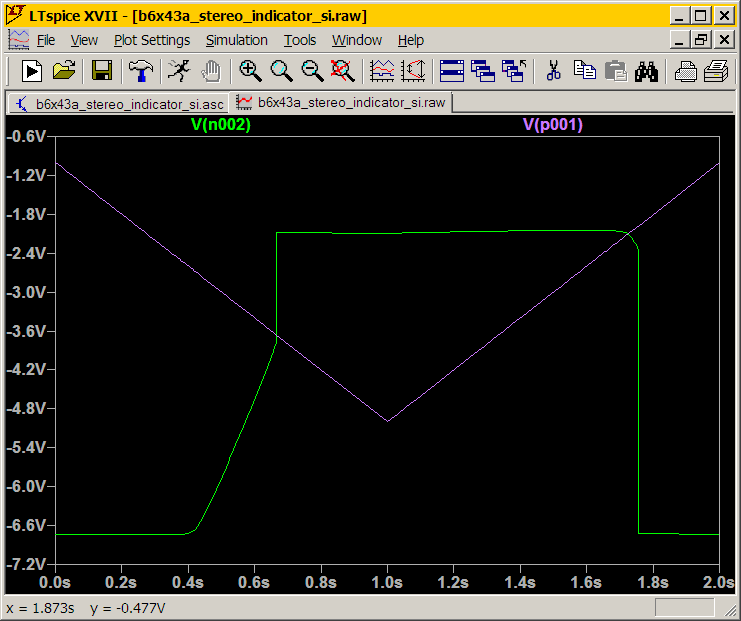

Si torren:


De hysteresis is wat groter geworden maar het maakt verders niet zoveel uit.

Had de plaatjes wat kleiner moeten plotten...

In principe werden bij deze printjes altijd de elco’s vervangen, vooral het kleine elco’tje is vaak uitgedroogd. In plaats van aan het potmetertje te draaien, maak eens de draad vanaf de decoder naar het printje los. Het lampje mag dan niet branden.
De AC127/187 kan last van whiskers hebben. Als je de basis ervan los neemt, mag het lampje niet branden, indien wel, transistor defect. Ook de andere twee transistors kunnen lekken. Ik heb geen ervaring met vervanging door silicium transistors, daarvan is de drempelspanning hoger.
Je hebt twee printjes, probeer her printje dat in het toestel zat, los op tafel en repareer die. Dat is makkelijker dan in het toestel zelf te repareren.

Neem anders het printje mee naar de beurs als je daar naar toe gaat, en lever het bij mij in (NGG tafel) dan wil ik hem wel repareren.

Groeten,
Peter

Al zul je een verkeerd lampje in zetten blijft die niet kontinu branden
Maar hoogstends het effect van een gloeiende spijker.
Ik denk dat het zit in het flip flop printje
Door een stereo signaal krijgt hij een spanning aangeboden op het printje
En floept het lampje aan .
Al zal je het lampje losdraaien krijg je evengoed stereo ontvangst..
Alleen men wil dat dit weer werkt zoals het hoort
