B8X72A Kort verslag.

Nog even voordat ik met vakantie ga, in het schema staat R2 getekend als 1x 560ohm maar bestaat uit 2 weerstanden van 560ohm in serie. Nu meet ik in de AM stand bij + een spanning van 273V maar in de FM stand meet ik daar 252V. De FM unit consumeert 16mA over R10 en stopt er na enige tijd mee door de te lage spanning. De draad die aan poot 11 van SK2 zit heb ik nu aangesloten tussen de 2 weerstanden van 560ohm. In de FM stand is de spanning dan 265V en blijft de FM goed spelen zonder dat er weerstanden oververhit raken. Is het in andere radio’s ook zo dat in de FM stand de spanning van + zakt? Of is mijn de FM unit een energie slurper.

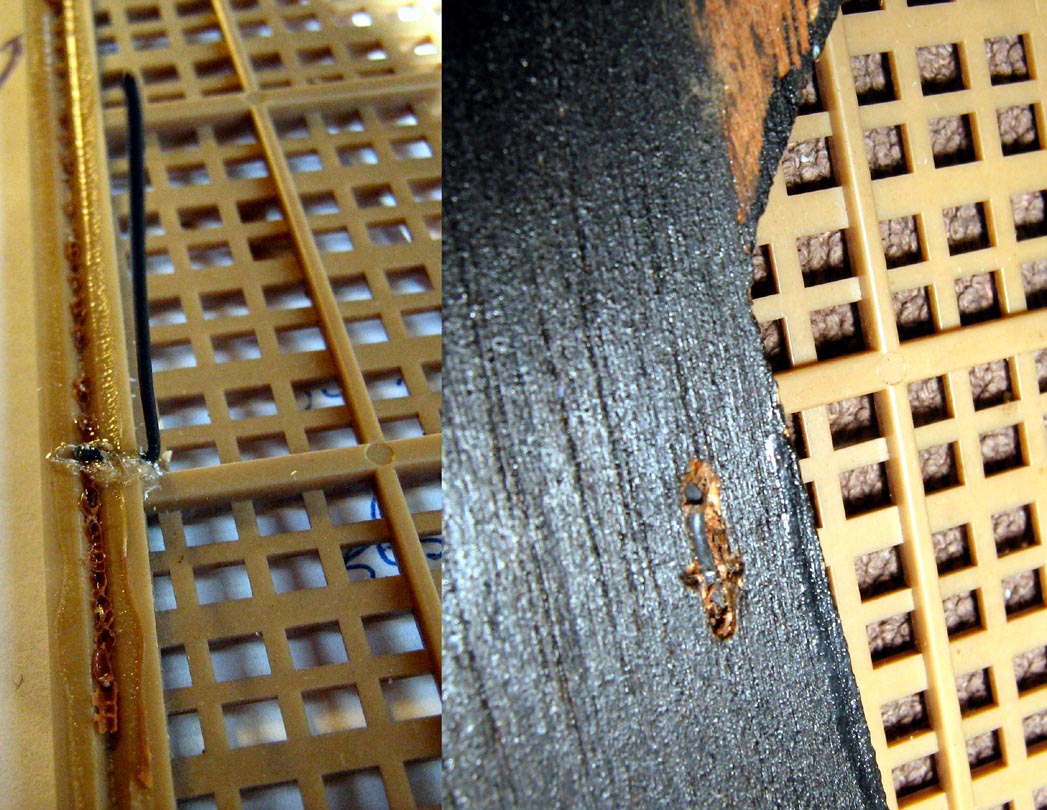

Verder met de kast, deze is zo beschadigd dat er een grens is tussen volledig strippen of opknappen. Uiteindelijk heb ik besloten tot opknappen met een meubelstift de plekken weggewerkt en poetsen met meubelspray. De luidspreker roosters heb ik voorzien van een ijzerdraadje en na het lijmen vastgezet. (zie foto) Na de vakantie komt het moeilijkste om de schaalplaat terug te zetten en kan dan de radio weer inkuipen. Zal daarna het resultaat wel laten zien. Groet, Ben

Hoi Ben

De Fidelitá stand kan je qua effect als een soort 'kort circuit' zien,
zoals bij moderne versterkers waar potmeters van de toonregeling
en zo omzeild worden om signaal verlies te voorkomen, al werkt
het bij deze oude radio's technisch geheel anders.
Deze stand is dan ook alleen bedoeld voor vinyl platen en je kan
hem het beste niet bij radio zenders gebruiken, het wordt er niet
mooier op. Bij vinylplaten echter juist wel. Mooi helder en diep.
De stand heet niet voor niets Fidelitá en juist dit is OTL waardig.
Het HiQ broertje B7X73A heeft ook vier voorkeuze toetsen waar onder
deze, Modeste (78 toeren), Orchestra en Parola. Hier is 78 toeren en
Parola dus wel gescheiden. Toch werkt het bij de B8X72A erg goed.
Bij Fidelitá was Philips er van overtuigd dat dit de ideale stand
en dus weergave was van vinyl platen en dat is eigenlijk ook zo.
Het is juist niet de bedoeling om bij deze stand de toonregeling te
gebruiken. De gedachtegang is dat een plaat met goede opname ook
daadwerkelijk goed klinkt en een plaat met een slechte opname, nou,
die had je dus eigenlijk niet moeten kopen...
In het verleden heb ik een versterker gehad van het Engelse merk
Musical Fidelity en die had die gedachtegang ook. Deze klasse A
versterkers hadden geen toonregeling.
Als je echter op de B8X72A een platenspeler zet, dan zullen in die
Fidelitá stand vrijwel alle mono-vinyl-platen naar tevredenheid
klinken, zoals het een OTL radio betaamd. Eigenlijk is deze stand
bij alle radio's van Philips de enige die enigszins hifi waardig is,
hoe geweldig andere radio's ook kunnen klinken.
Dat is ook zo bij de B7X73A.




Voor Bert later:
bij de B7X73A is de neutrale stand (alle vier de voorkeuze
knopjes uit door eentje ervan half in te drukken) hetzelfde als
de Orchestra stand, oftewel de stand voor radio zenders.

:thumbsup:

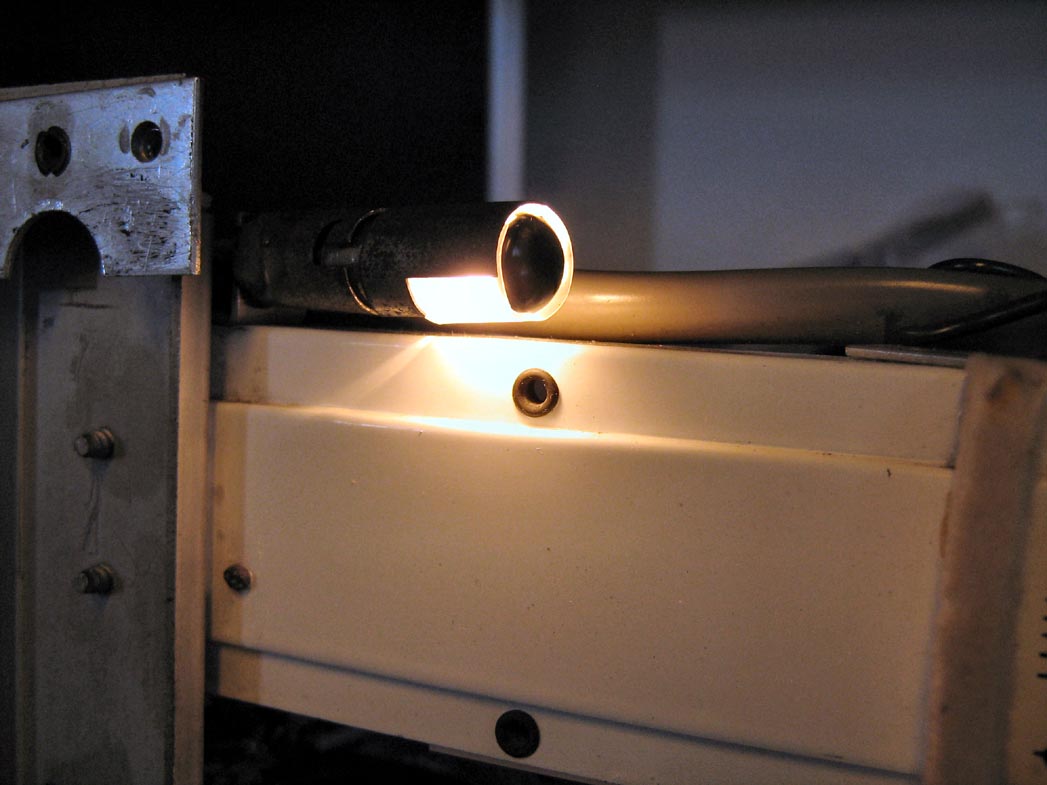

René, je opent mijn ogen, eigenlijk hinderde het mij dat de toonregeling niet werkte in ‘Fidelita’ en ‘Parola’maar inderdaad als alle schakelaars op uit staan kan dat wel en dat wist ik niet. Ben erg blij met het uitwisselen van informatie op het forum. Ga die schakelaar er weer uithalen. Verder is het linker en rechterlampje nu vervangen door met zwarte lak een afschermcirkeltje te maken en een uitstraling te geven met een stukje matte folie. Groet, Ben

Ben.

Dan toch ook ff mijn commentaar.
Want het schakelaartje zie ik niet zitten.
Natuurlijk kan de radio geheel naar jouw smaak gemaakt worden.
Je verslaggeving is zeer te waarderen!!!
:thumbsup:
Als je de drie standen van Stabilotone gebruikt IS dat toch een
vaste stand? Eenmaal ingesteld met de potmeter aan de achterzijde
is het niet de bedoeling die nogmaals te gebruiken. Daarnaast moet
de radio ver genoeg van de muur verwijderd staan (voor de ventilatie,
zie de gebruiksaanwijzing) dat de knop aan de achterzijde makkelijk
bereikbaar is ALS je de stand nog eens wilt veranderen, indien nodig.
De drie standen zijn bij te stellen met de twee toonregeling knoppen
aan de voorzijde. Deze twee werken alleen niet bij Fidelita en Parola.
Volgens de gebruiksaanwijzing stel je de potmeter aan de
achterzijde maar éénmalig in en wellicht incidenteel nogmaals.
Het is gewoon niet de bedoeling deze geregeld te gebruiken. Want wat heeft
het voor zin om een potmeter te gebruiken bij deze drie voorkeuze standen
van de Stabilotone? Staat deze in bijvoorbeeld Forte, wil je dan
alsnog het volume kunnen regelen? Dan heeft de Stabilotone functie helemaal
geen zin. Kan je die net zo goed geheel uitzetten en de normale volumeregeling
gebruiken.
Bij mij is de knop van de potmeter aan de achterzijde via de linkerzijde van de
radio best te bereiken met een juiste afstand van de radio vanaf de muur.
Ik zie het voordeel van je schakelaar gewoon niet.
Staan de drie knoppen alle drie uit, dan werkt de Stabilotone eenvoudigweg NIET
en de volumeknop aan de voorzijde WEL. Het is juist de bedoeling dat de volumeknop
aan de voorzijde niet werkt in de Stabilotone stand!
De vijf voorkeuzetoetsen kunnen alle vijf uit staan.
Dit kan je bereiken door één van de vijf knopjes half in te drukken,
dan werkt GEEN van de vijf voorkeuze instellingen en is alles uitgeschakeld.
Dan werkt de radio in de 'normale' stand en kan je het geluid met de volumeknop
en de toonregelingen als vanouds instellen.
:smilythumb:

Cees, de bedoeling is dat je eenmalig de schakelaar instelt. In de stand “oude situatie” zodat je met je hand achter de radio het volume van ‘Forte’ een vaste instelling kan geven of in stand “nieuwe situatie” waarbij je de potmeter aan de voorzijde gebruikt. De geluidssterke regel je dan ook in de stand ‘Forte’ en moet je ervan afblijven in de stand ‘Dolce’ en ‘Mezzoforte’. De toonregelaars blijven werken en je hoeft de radio niet meer te verplaatsen om aan de achterzijde iets te doen. In de stand ‘Fidelita’ en ‘ Parola’ blijft alles hetzelfde. Henk, ja het toonbeeld veranderd iets maar dat is weer naar smaak met de toonregelaars te compenseren. Groet, Ben

HAllo Ben, Als jij een aanpassing, zoals de schakelaaar praktische vind , is dat toch prima.
Vermoedelijk krijg je niet helemaal het juiste toonbeeld.

Philips heeft natuurlijk er rekening mee gehouden dat de Loudness control op de volume regeling aan de voorzijde dan was uitgeschakeld.

Verder een goed idee om het schema aan te passen op de B7X63A AVR. Je hebt wat meer ruis tussen de zenders, maar het afstemmen is gevoeliger.
