10/15 Watt OTL

Cees PA1DBA schreef: "Hallo Pieter,
Tweede druk = Blauwe kaft en 239 pagina's
indien meer (OTL) tekst is gewenst kan ik die inscannen.... "

Indien het niet te veel moeite is, graag.
Ik wil graag goed begrijpen hoe de OTL versterker werkt. Bijvoorbeeld de fase omkeer triode. Deze stuurt de 'bovenste' eindbuis aan. Het lastige is dat de kathode van die buis ook signaal heeft. Hopelijk heeft SJ Hellings daar een goede uitleg van.

Met vriendelijke groet, Pieter.

Aangezien er geen 800 Ohm luidsprekers zijn die onder de 20 Hertz werken ,zal die zelfinductie weinig rol spelen.
duidelijk uitgelegd Peter !

Door de schermroosters via een smoorspoel te voeden en te ontkoppelen naar de kathode met een elco, bereik je dat de schermroosters voor wisselspanning aan de kathode liggen en voor gelijkspanning op hetzelfde potentiaal als de anode. Dat kan ook via weerstanden, maar dan treedt spanningsverlies op.
De twee smoorspoelen kunnen met voordeel op één kern gewikkeld worden, je hebt dan geen last van magnetisatie van de kern door de gelijkstroom component.
Het is dus beslist geen transformator zoals bij een lezing over dit type eindversterker werd verteld. Stond ook in het NVHR blad ( is later een correctie op gekomen).
Merk wel opdat de smoorspoelen voor wisselspanning parallel aan de uitgang zijn geschakeld. De zelfinductie dient dus hoog genoeg te zijn om geen belasting te vormen voor de uitgang, ook voor de laagste frequenties.

Groeten,
Peter

@ Tjerk,
Ja, in dat schema wat gewoon een Philips schema is, zit een ECC83 en 2x EL86.
ECC83 als fase draaier de EL86 als balans eind trap.
Google even op Philips OTL en je vind vele voorbeelden hier van.
Met de dubbele smoorspoel bereik je een veel hoger rendement.
Dus meer vermogen.
De laatste OTL Philips versterkers met deze schakeling hebben
de dubbele smoorspoel geïntegreerd in de uitgang zitten.
Daar kun je dus ook een laag Ohmige L Spr op aan sluiten.
Door die UGT loopt geen stroom, waar door daar minder
verliezen in ontstaan als bij een "gewone"balans versterker.
Cees.

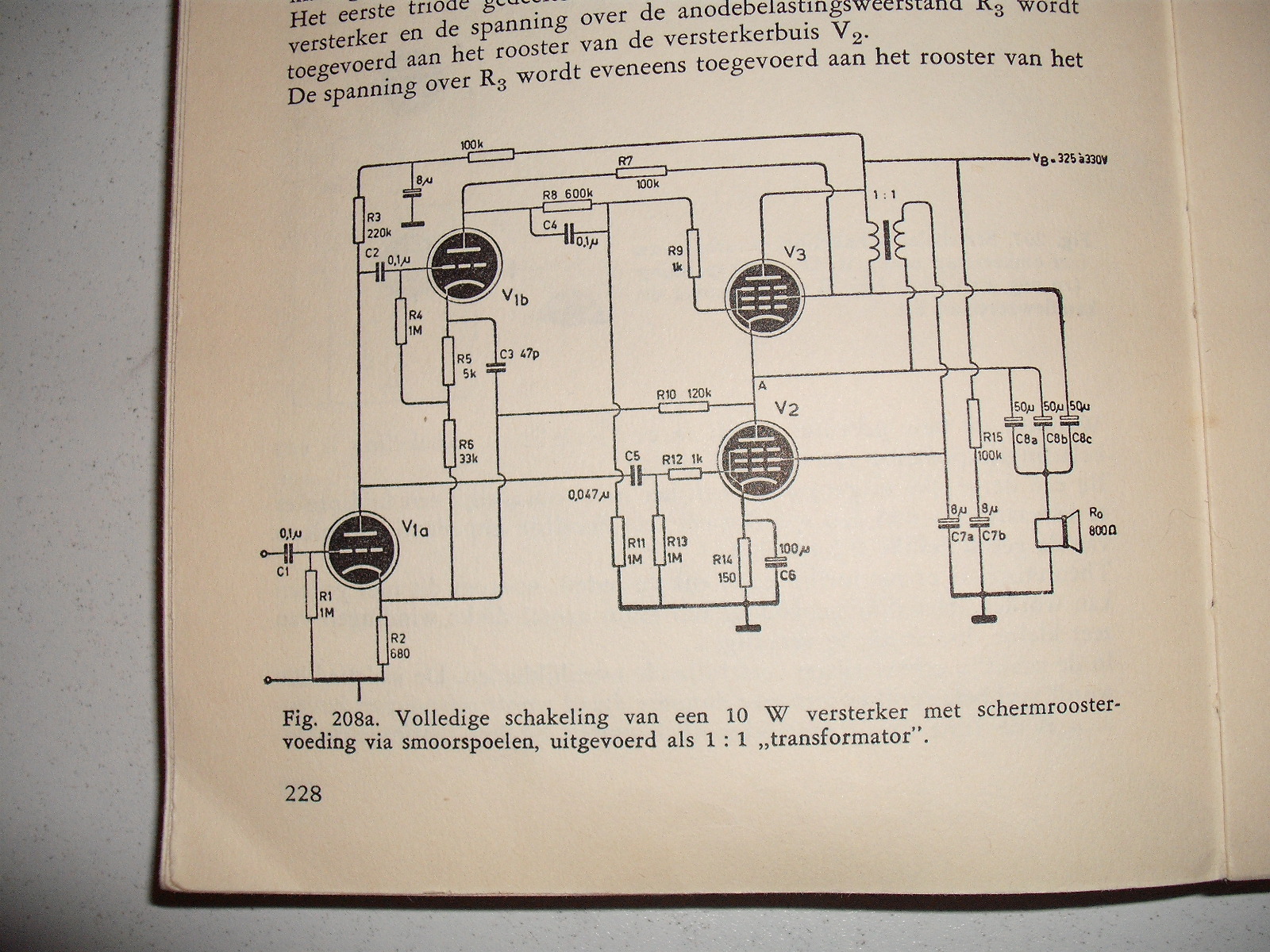

Toch snap ik die smoorspoel/trafo niet zo. Is het de bedoeling dat van beide buizen V(a-g2) constant blijft? En wat zijn de buizen eigenlijk? ECC83 en EL86 zoals de HF302?

Bij deze met de lsp aan massa.
Opmerking: met een betrekkelijk kleine kern kan een hoge zelfinductie (60H) gemakkelijk verkregen worden,
aldus de schrijver.
