Grundig tk 245 oorzaak trillen rechter spoel bij spelen?

Laarste nieuws !!
Sinterklaas bestaat niet !!

Gistermorgen had ik contact met Pierre met de mededeling dat als alles meezit ik de 247 vandaag (dus gistereen) klaar kan krijgen, zodat ik morgen (dus vandaag) kan vragen, wanneer het schikt dat apparaat bij je langs te brengen.
Mechanisch heb ik het probleem op kunnen lossen, maar bij een laatste overall controle bleek stereo afspelen geen succes: zowel spoor 1 als spoor 2 geven afzonderlijk goed weer op de 247, (de 247 heeft maar 1 eindversterker), echter op een externe versterker wanneer je spoor 1 hebt gekozen hoor je spoor 2 , hetzelfde geldt voor spoor 2, ook omgewisseld !.
Pierre heeft mij dat al eerder laten weten, maar hij gebruikte een kabel met aan de ene zijde een 3-polige dinplug, en aan de andere zijde een 5-polige,(moeten dus beiden 5-polig zijn).
Dus even simpel gedacht zou met de juiste kabel dit verholpen zijn.
Bij afspelen in de stereo-stand, met de juiste kabel op een externe stereoversterker is het geluid zwakker en klinkt alsof een kanaal uit phase staat; de kopaansluiting van een spoor omdraaien gaf geen oplossing.
Ik heb de versterkerprint nu open geklapt, (is meerder malen open geweest, beschadigde M3 boutjes) maar kan zo 1-2-3 niet zien waar het aan ligt (veel omschakelcontacten onder onder de loopwerktoetsen en keuzeschakelaars.


Pierre heeft in zijn enthousiasme gelijk het forum ingelicht, maar dat was wat voorbarig; ik had natuurlijk het apparaat zo af kunnen leveren, want het oorspronkelijke probleem is opgelost, maar zo zit deze jongen niet in elkaar.
Jammer voor Pierre, maar dit nieuwe probleem moet natuurlijk worden opgelost.

In ieder geval is Pierre's woning nu opgeruimd !! :lol:

Wordt vervolgd.

Bert

vervolg Grundig 245 soap.....
Ik ben nu bezig met stoffer en blik alle schroeven en papiertjes, stofwolken en kabel slangenkuilen op te ruimen die weken radio's verzamelen en uitproberen op verschillende plekken met opnemen en afspelen opgeleverd hebben. Wil toch een georganiseerde indruk maken whisling . WANT.............

.........Morgen komt Sint Nicolaas vervroegd in de persoon van BERT V.

Ik heb uit een telefoontje begrepen dat good old Bert......verrekt nog aan toe ....

DE GRUNDIG 245

WEER GOED GEKREGEN HEEFT!!!

spannend!!! verslag volgt.

Ik heb zo nagezien heb van dat allemaal niks meer hoog uit de merk Woelke koppen
en mischien nog een snaartje of band teller ? en een enkelen knop .
Het is ook zo lang geleden dat ik al meer weg gedaan heeft
Het probleen was ook al in die tijd dat het twee traps rubber wiel versleten was
Ik heb wel wat soorten on blinde rubber schijven als men mischien
dat versleten deel af neemt en man maakt een gat in de robber schijf en lijmt
Het vervogens tegen het grundig goede schijf op mischien gaat dat ???
of men neemt de versleten deel wat af en plakt er een schijfje rubber slang over heen .
Maar het is allemaal denk beeldig wat ik zo meen dus het blijft een expieriment .?
succes verders ...
.
ik had die recorders in de jaren 70/80 . ik had later
de grote stereo Studio HIFI mar daar was zo af en toe ook wat met de band transport
komt ook voor dat de slip koppeling te VEEL trekt dan gaat de band op ze,n kant en rekt uit
met grundigs , ik vind wel heel goed dat de recorders Dikke toon assen heeft.
De opnamens waren heel goed maar het waren wel grote zware bakken
Huub

Oorzaak is dus, zoals vermeld, gelokaliseerd.
De genoemde snaar is gewoon de snaar die de bandteller aandrijft, en heeft dus verder niets met het bandtransport te maken. Door deze snaar iets aan te spannen verandert de stand van de haspeldrager iets in verticale richting, waardoor het beschadigde tussenwlel in een iets andere stand de haspeldrager aandrijft (o.a. een nadeel van een zwenkbare haspeldrager t.o.v. vast opgestelde).
Dit getrapte rubberen tussenwiel wordt bij weergave/opname tussen de motorpulley en de slipschijf van de rechter haspeldrager getrokken, waarbij het brede deel de motorpulley raakt en het nu flink beschadigde smalle deel de slipkoppeling. Doordat de haspeldrager zwenkbaar is gaat deze dus iets heen en weer wat met lawaai en getik tegen het chassis gepaard gaat.
Pierre had het dus bij het openmaken goed dat door het rubberslijpsel de oorzaak van het probleem daar in de buurt gezocht moest worden.
Ik moet wel één vermoeden van mij terugnemen; dat z.g. ontbrekende ringetje is níet de oorzaak, dat was een te snelle conclusie van mij, sorry Cees , wel mist er een semmit ringetje aan de onderzijde. Er is aan het apparaat eerder gesleuteld (beschadigde M3 boutjes).
O,ja, op dit rubberen tussenwiel staat een nummer "gedrukt" n.l. 5031-067 (onderdeelnummer?), wellicht heeft Huub dat nog op voorraad!
Heel verhaal, nu maar hopen dat door voorzichtig afslijpen en zoveel mogelijk matriaal te sparen dit weer glad en vooral mooi rond te krijgen!
Er wordt aan gewerkt!

Bert

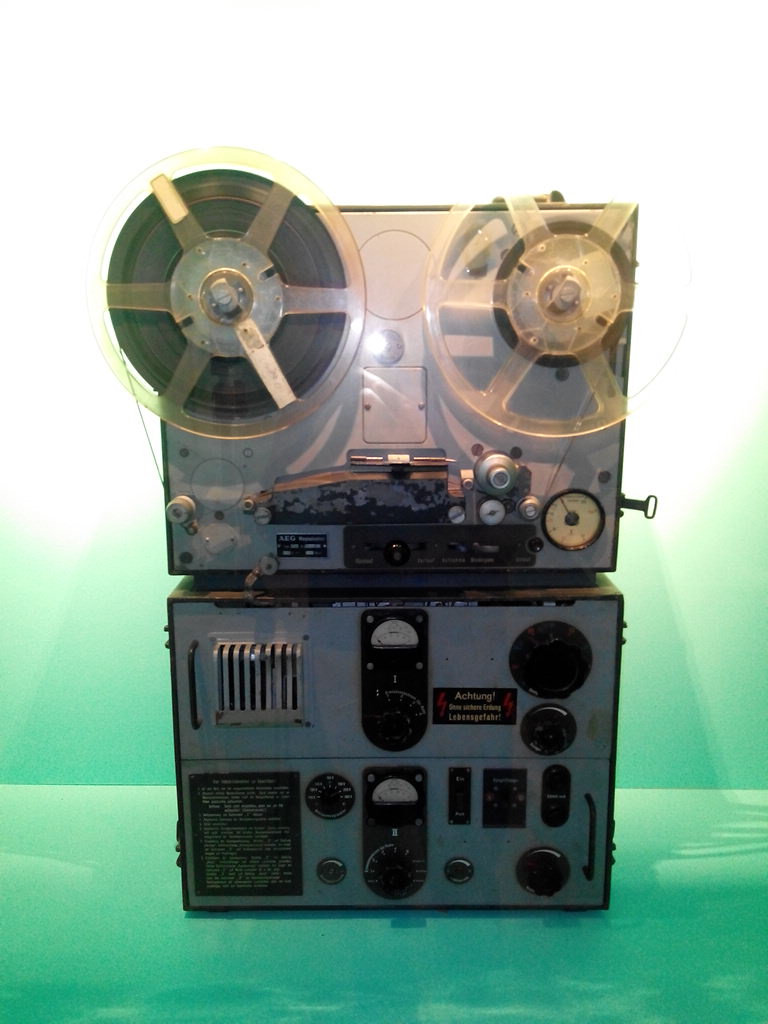

Ik wil met deze foto iedereen graag bedanken die een bijdrage leverde. foto genomen op de tentoonstelling muzakapparaten in het Teylersmuseum.

@Ruud,
Dat zou fijn zijn. als daar na wilt kijken heel graag. Pierre
