Electronische smoorspoel

Grrr... mag geen .asc files toevoegen. Dan maar GZip-

Wederom een mooie simulatie Tjerk !
Bij meten aan deze schakeling in "real live "krijg je de zelfde resultaten.

Wat daarbij opviel dat ons lichtnet zeer onrustig is en de DC in en uitgang- spanning behoorlijk op en neer laat dansen met een paar volt.
Dit euvel zorgt toch ook weer voor "onrust" in de muziekweergave.
Waarschijnlijk is stabilisatie dan het enige redmiddel?

P.S. de LTSpice simulatiefile kan ik niet vinden.

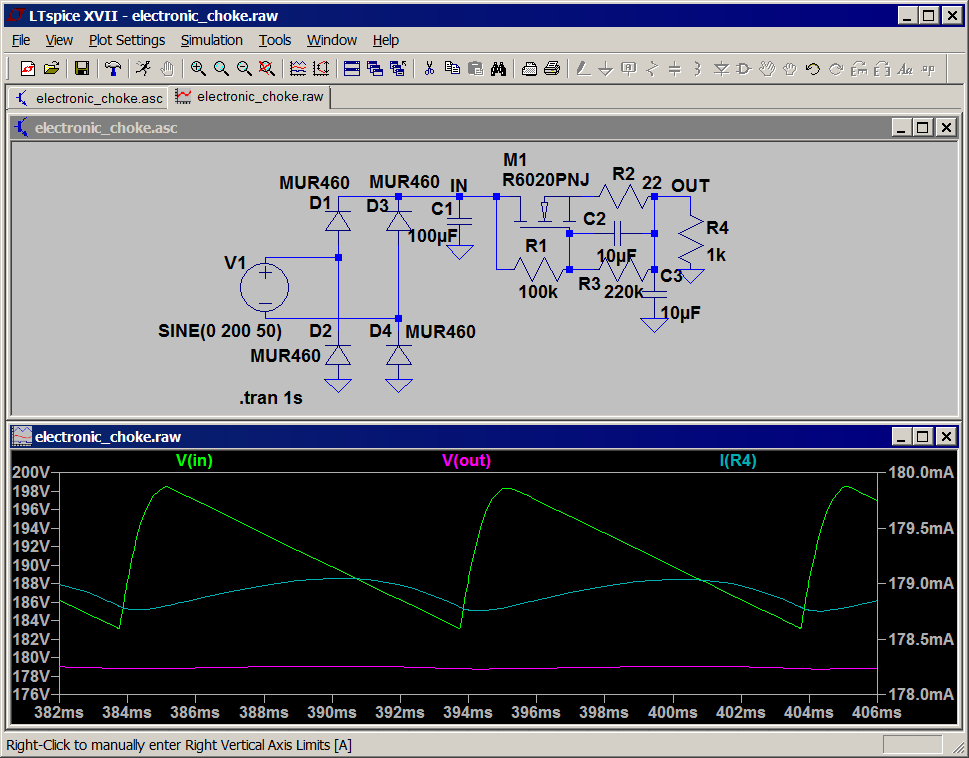

En we hebben een resultaat. Die stoorsmoel werkt fenomenabel, guppies! Zie het plotje:



en de LTSpice simulatiefile.

Om het goed werkend te krijgen moest ik R3 en C3 toevoegen. C2 is nu nog maar heel klein, evenals C3. Ondanks de zware belasting is de rimpel minimaal. En toch, en toch, geef mij toch maar zo'n klont ijzer.

@Cees 1DBA: D2 doet niet veel meer dan D1 vanwege de laagohmige weerstand ertussen. Maar inderdaad, als R3 phut gaat is-ie toast. De elco dan.

Overigens werkt mijn simulatie niet zo denderend maar dat komt denk ik omdat ik R4 heb weggelaten. Ga morrege verder klooien met LTSpice. Dan probeer ik ook de uitbreiding met die bipolaire halfgeleiders. Hoewel ik dat wel een bijzonder maffe constructie vind...

Hoi Henk,

Het werkt.

Groet,

Herman.

Verhaal van Tellingen kan ik ook geen chocolade van maken.
Te academisch , heb al moeite genoeg aan het berekenen van impedantie correctie filters voor luidsprekers
