Electronische smoorspoel

at your service.

@ Cees PA,

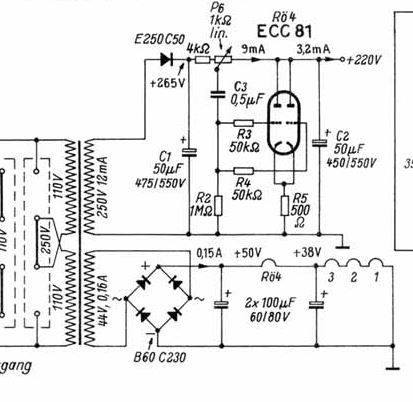

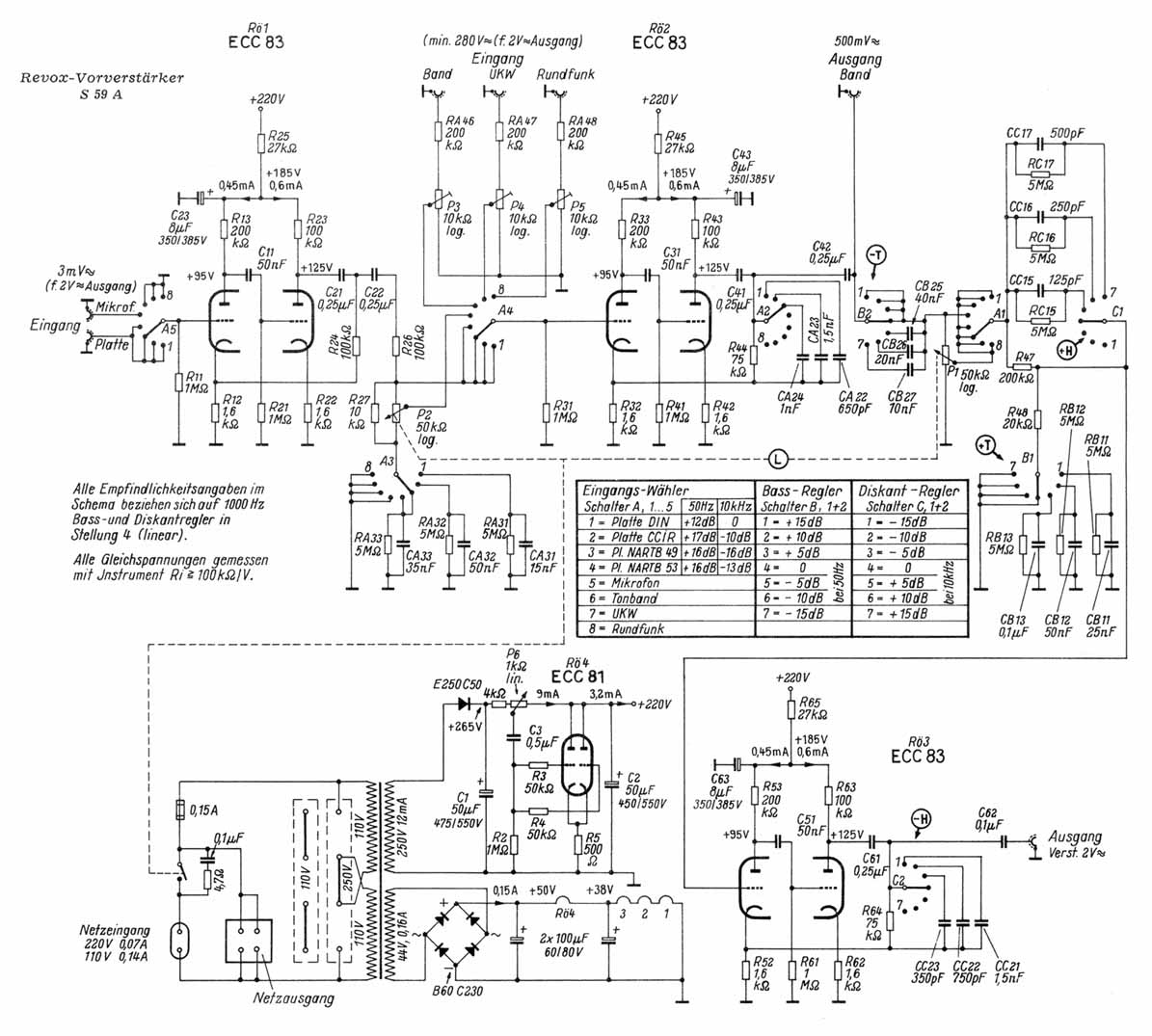

Het schema wat je toont van de rimplekiller moet haast wel van een studio apparaat(vv) zijn.
Ik zie sterk overgedemensioneerde elko,s van 450/500V, lage stroom opname door apparaat zelf, dus geen eindbuis of oscillator in een taperecorder.
En nog de gelijkspanningsvoeding van de gloeidraden.

Dus je weet wat mijn vraag is; de rest van de schakeling.

Oftewel: raad het apparaat!, ha ha!

Groet Frank

Tjerk,

Was leuk geweest als er ook nog een curve was van een serieweerstand met een waarde van 100-150 ohm(in dit geval) om de spanningsval niet te groot te laten worden.
Dit wordt immers vrijwel overal toegepast.
Een smoorspoel zie je lang niet altijd in een versterker.
Kom ze meestal tegen in Geloso en Amerikaanse (jukebox) versterkers.
Soms in een radio maar dan vaak als hulpwikkeling op de uitgang.
En uiteraard in high end gevalletjes.

Duidelijk is het wel dat het rust in de tent brengt.

Groet Frank

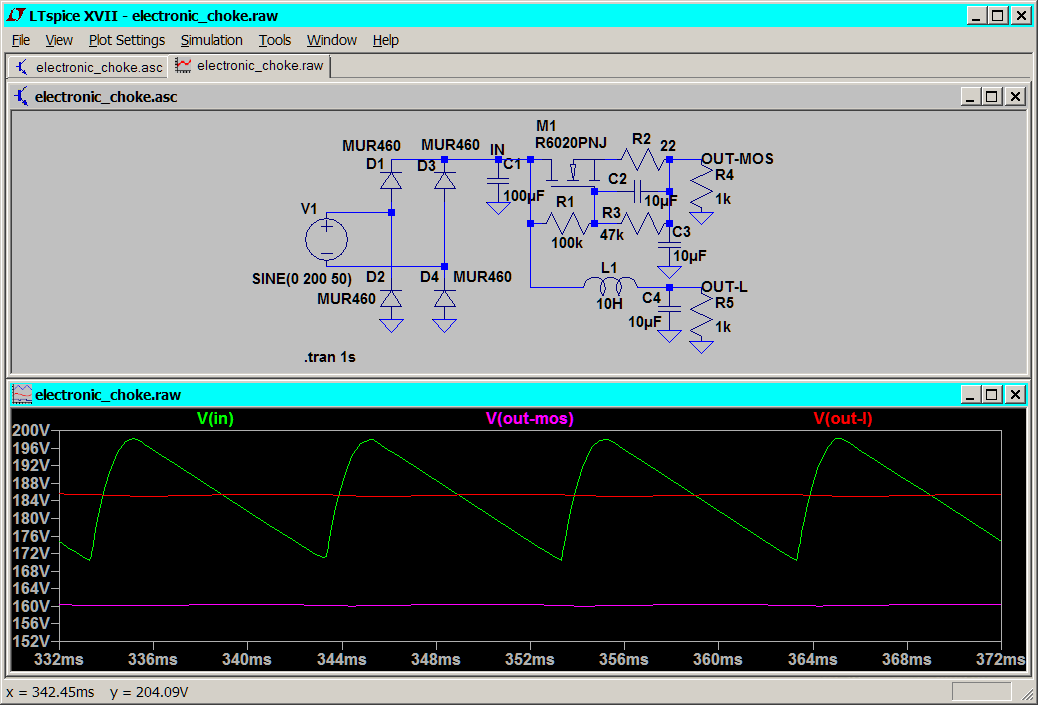

'k Was toch wel nieuwsgierig wat nu het verschil in prestatie is van de spoel en de mosfet. Snel effe die spoel erbij geplakt:



't Is wel duidelijk. De MOSFET heeft 25 V nodig om goed te kunnen filteren. Dit komt omdat-ie geen energie kan opslaan, wat met de spoel wel zo is. Voor laagvermogentrappen is dat natuurlijk geen probleem want de HH fabrikanten deden dat toch al met grote vermogensweerstanden. LTSpice file is ook bijgevoegd (zip).

Overigens, ligt het nou aan mij of is er een bericht van mij verdwenen?

Dat is een mooie schakeling om voor trappen zonder rimpel mee te voeden.
Een soort gelijke schakeling, wat eenvoudiger is de Ripplekiller die je vind
op de site van Triode Dick. Er word daar maar een sectie van de ECC81
voor gebruikt. Eenvoudiger kan het niet. Voor wie niet van torren houd.
Cees.
