Philips 640A

@Ben.

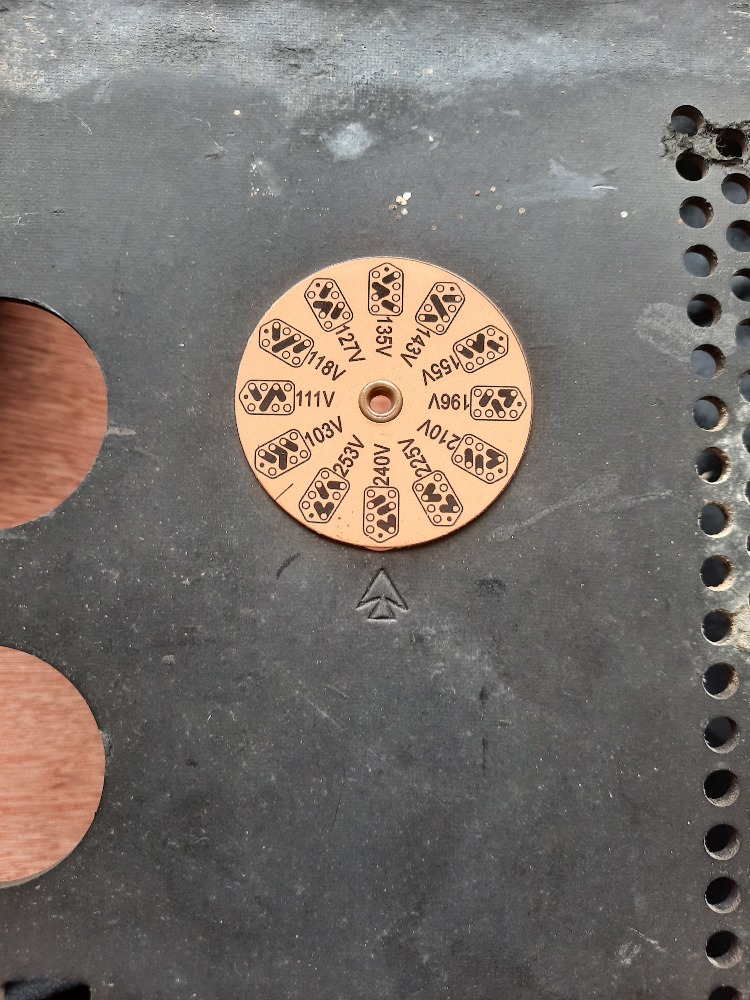

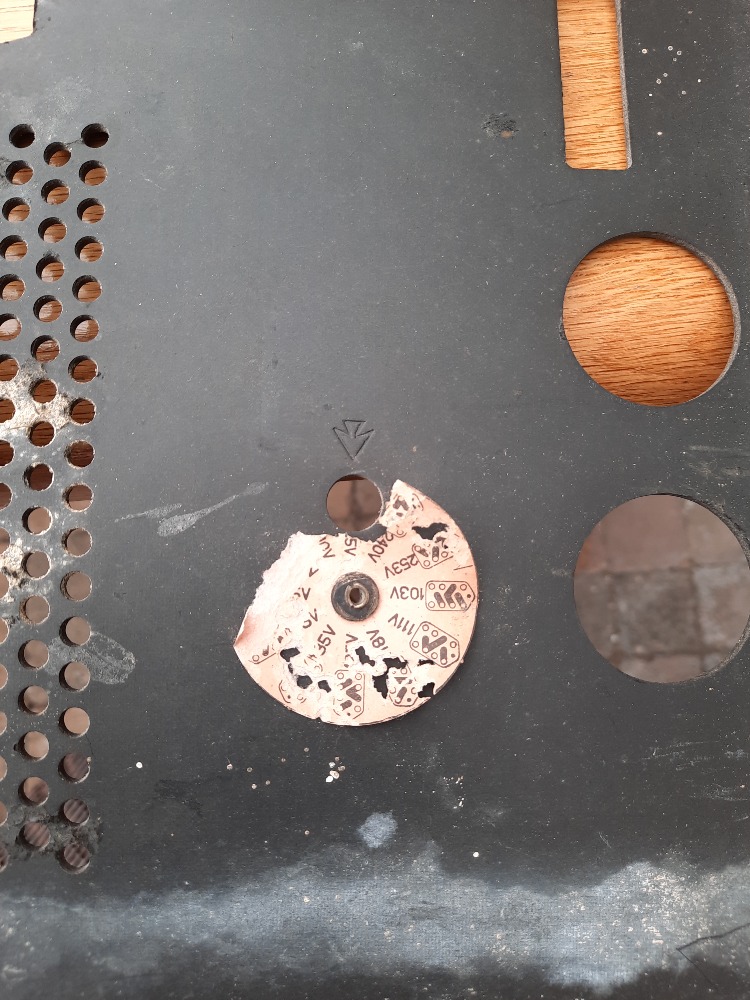

De door jou perfect gemaakte spanningsplaatjes zitten op alle nieuwe 30's achterwanden die ik in de loop der jaren gemaakt heb .
Soms worden ze ook afzonderlijk  besteld.
Jou werk wordt dus ook in het buitenland zeer gewaardeerd

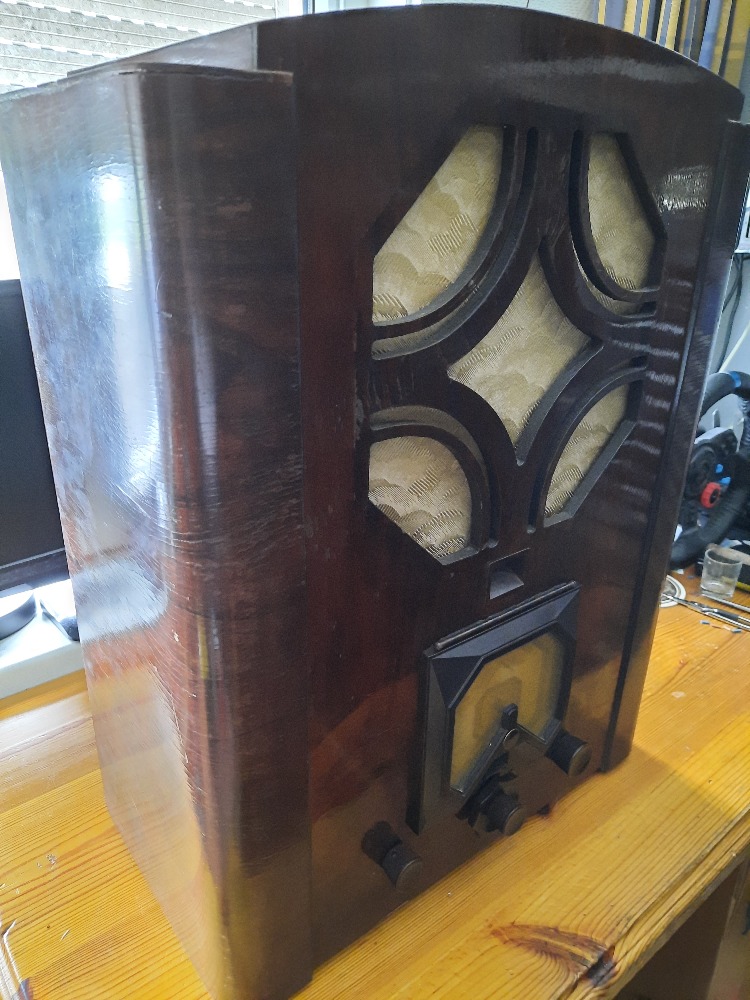

statig toestel ! , mooi hersteld.

Zie dat mijn spanningsplaatje het goed doet op jouw radio.
(Heb destijds het ontwerp gemaakt voor Ben Dijkman)
Mooi toestel en weer in nieuwstaat.
Groet, (andere) Ben


Dag allen,

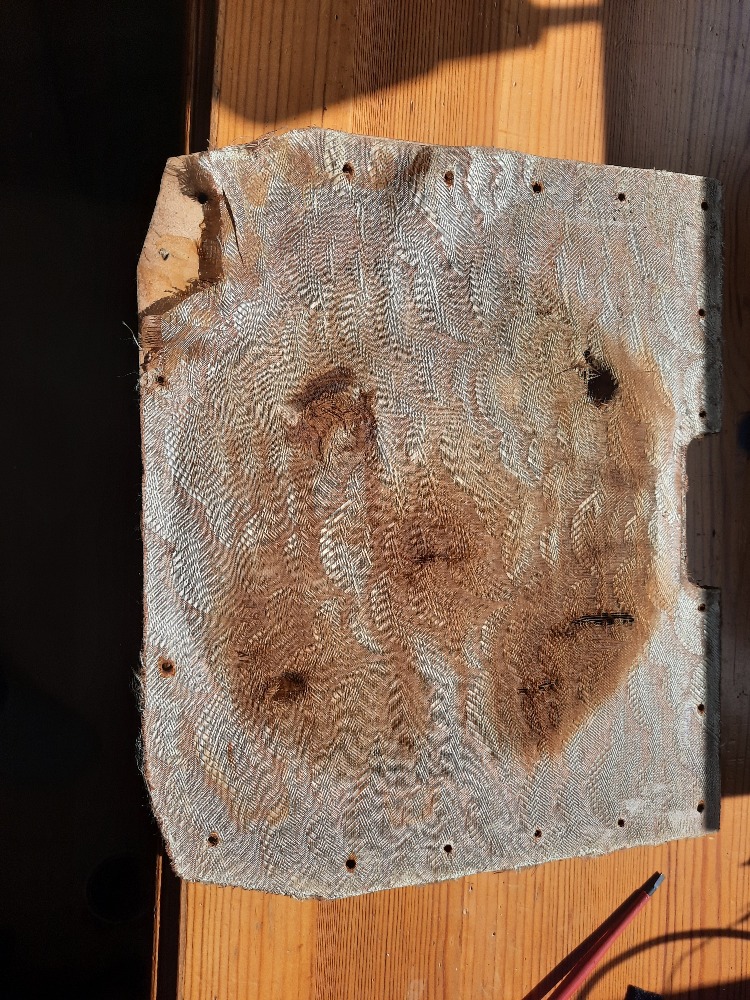

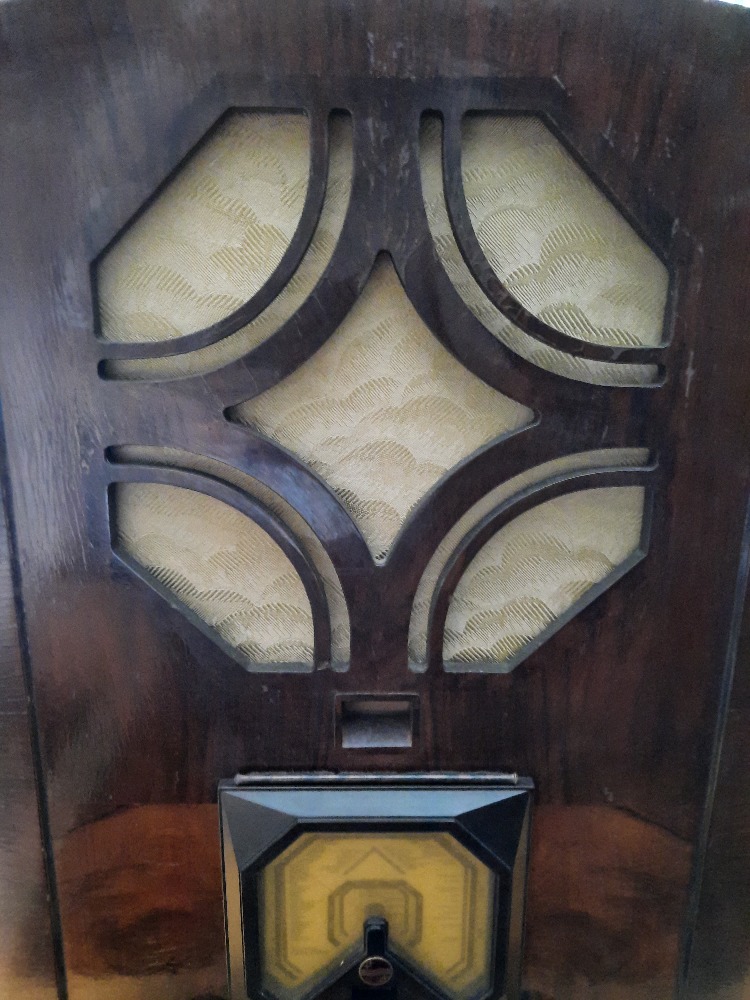

Alweer een hele tijd geleden  zag ik. Inmiddels heb ik enkele rotte condensatoren  vervangen.en met dank aan ben dijkman heb ik de voedingskabels en luidsprekerkabels weten te vervangen.ook heb ik een mooi nieuw luidsprekerdoekje op de radio  gelijmd.

De radio functioneerd weer naar behoren. Met een klein AM zendertje (huiszender) ook goede resultaten behaald. En via de PU ook alles goed. De radio weer mooi in elkaar gezet en toegevoegd aan de collectie.

Iedereen die mee heeft gedacht erg bedankt voor alle hulp.



Dag Nick,

De 640A die ik parallel aan die van jou heb gerestaureerd speelt inmiddels weer in alle glorie.   Ik vond het erg leuk om het samen met jou "op afstand" te kunnen doen en daarom was het ook zo fijn dat we met een zelfde toestel bezig waren.
Alleen op die manier kun je goed met elkaars toestel meekijken en komen de over en weer geplaatste foto's tot leven.

Ik heb de beide afvlak elco's gereviseerd door er nieuwe elco's van 33 uF /450 V in te zetten en alle condensatoren ( C3, C4, C5, C6 en C43)  in het hoogspannings gedeelte los gesoldeerd van het chassis en gemeten op lek en capaciteit.
Uiteindelijk heb ik alleen de C43 vervangen omdat die sluiting veroorzaakte maar daarna zweeg de radio  nog steeds in alle toonaarden.
Dus heb ik eerst maar mijn oude TK5 bandrecorder aangesloten op de platenspeler ingang van de radio om de eindversterker trap te controleren  en die werkte prima en klonk er de oudejaarsconference uit 1962 van Wim Kan,  ooit eens door mijn vader van de radio opgenomen .  12 Miljoen oliebollen op aardgas............  Toen was geluk nog heel gewoon..........

Uiteindelijk bleek  ook een van de twee AF2 buizen overleden en dan is het fijn als je een voorraadje oude 30-jarenbuizen hebt.   In inmiddels speelt de radio al weer de hele middag  via mijn AM minizendertje .

Nick,   begin allereerst eens om bij jouw radio de C5 te vervangen want die maakt volle kortsluiting..... Geen wonder dat je dan op de eindbuis geen anodespanning meet    .

Groeten,  Hans













Uit jouw meting blijkt dat alle genoemde condensatoren lekken. Gewoon vervangen die ouwe zooi, hoe lastig het ook is.  Want sommige zijn echt moeilijk bereikbaar.
De condensatoren C3, C4, C5 en C6 hebben oorspronkelijk een capaciteit gehad van 100 nF.  Het feit dat jouw meter een veelvoud van die waarde laat zien  geeft aan dat ze lek zijn.  Dat komt omdat zo'n capaciteitsmeter (multimeter) niet in staat is om de capaciteit van een lekke condensator te meten:  hij geeft dan veel te veel aan.

Probeer maar eens een goede condensator (die niet lekt) van 100 nF te meten. Jouw meter geeft dan netjes 100 nF aan.  Zet vervolgens een weerstand van bijv. 10M ohm parallel aan de C.  Dan merk je dat jouw meter veel te veel aangeeft.

Ik moet bij mijn 640A dezelfde condensators vervangen en die zijn erg slecht bereikbaar in het toestel.  Het is helaas niet anders......
misschien kan Tom Poes een list bedenken......  .
