04 jul 2020 23:48 - 04 jul 2020 23:52 #84425
door Cees PA1DBA
Cees- pa1dba
Beantwoord door Cees PA1DBA in topic Philips B6x43A - geen radio ontvangst
@Joost,
Oscillator test was een tip van Andries (skandiluxe) :thumbsup:
Voedingselco heeft toch wat gelekt, gegast of zo, mag dat na 55 jaar? :lol:
Oscillator test was een tip van Andries (skandiluxe) :thumbsup:
Voedingselco heeft toch wat gelekt, gegast of zo, mag dat na 55 jaar? :lol:
Cees- pa1dba
Laatst bewerkt 04 jul 2020 23:52 door Cees PA1DBA.
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
- joost_roldaan
- [joost_roldaan]
-
Onderwerp Auteur
- Offline
Minder
Meer
- Berichten: 45
04 jul 2020 20:37 - 04 jul 2020 20:38 #84424
door joost_roldaan
Groet, Joost.
Beantwoord door joost_roldaan in topic Philips B6x43A - geen radio ontvangst
Hi Cees, dank voor de tip. Die oscillator test kan ik met m'n bx5 wel doen; mooi klusje voor morgen.
Vind je de spanning op g2 van de EF89 niet veel te laag? Het schema zegt voor AM: 96V, gemeten 51V; en voor FM 90V, gemeten 47,2V. Dat is bijna de helft?
Ook vind ik zwarte plekken op en rond de varicap van de AM. Dat vind ik erg verdacht. Die komen van de aarding van C1/C2 .
Vind je de spanning op g2 van de EF89 niet veel te laag? Het schema zegt voor AM: 96V, gemeten 51V; en voor FM 90V, gemeten 47,2V. Dat is bijna de helft?

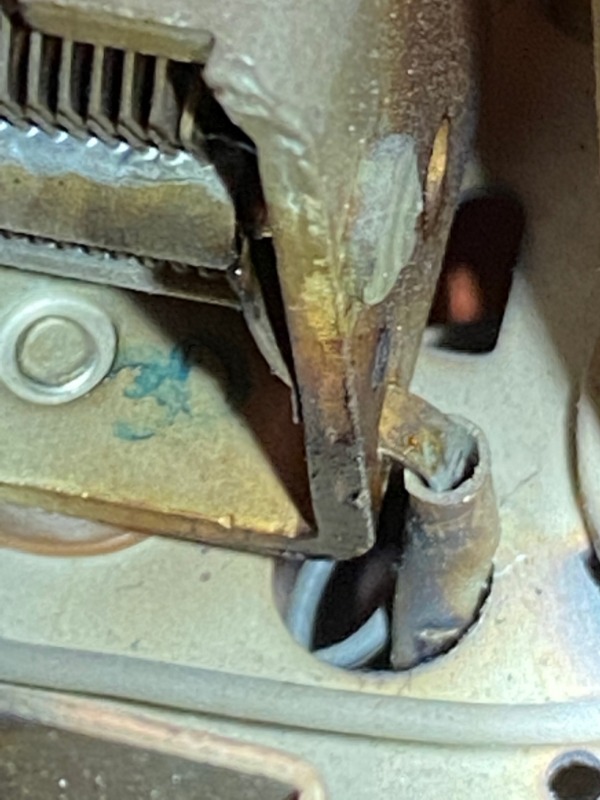

Ook vind ik zwarte plekken op en rond de varicap van de AM. Dat vind ik erg verdacht. Die komen van de aarding van C1/C2 .
Groet, Joost.
Laatst bewerkt 04 jul 2020 20:38 door joost_roldaan.
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
Minder
Meer
- Berichten: 196
04 jul 2020 19:31 #84422
door skandiluxe
Beantwoord door skandiluxe in topic Philips B6x43A - geen radio ontvangst
Om te controleren of de oscillatoren voor zowel AM als FM werken kun je makkelijk met een andere radio of desnoods een portable zien of deze het doen.
Voor AM werkt dit als volgt.
Stem de radio af op een frequentie rond 600kHz en dan moet je op de andere radio
een draaggolf 455kHz hoger in freq.kunnen zien,op 1055kHz dus.
Bij FM stem je deze radio af op 88MHz en dan moet je op 10,7 MHz hoger,
op98,7 een stille draaggolf kunnen zien .De radio's moeten wel dicht bij elkaar staan voor deze test.
Voor AM werkt dit als volgt.
Stem de radio af op een frequentie rond 600kHz en dan moet je op de andere radio
een draaggolf 455kHz hoger in freq.kunnen zien,op 1055kHz dus.
Bij FM stem je deze radio af op 88MHz en dan moet je op 10,7 MHz hoger,
op98,7 een stille draaggolf kunnen zien .De radio's moeten wel dicht bij elkaar staan voor deze test.
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
- Cees PA1DBA
- [Cees PA1DBA]
-
- Offline
- Cees
Minder
Meer
- Berichten: 2971
04 jul 2020 18:29 #84420
door Cees PA1DBA
Cees- pa1dba
Beantwoord door Cees PA1DBA in topic Philips B6x43A - geen radio ontvangst
@Joost,
Spanningen zijn destijds met een analoge multimeter gemeten en opgegeven,
Die meters belasten de schakeling nog al ,vandaar dat waarden verschillen.
Ook is je netspanning tegenwoordig hoger 220/230.
Dus veel afwijking zie ik niet in je metingen.
Nu wordt het eigenlijk tijd voor een meetzender 455 khz of 10,7 mhz.
die 455 is vaak nog wel uit een funktiegenerator te halen.
Misschien dat er nog meer tips zijn ?
Spanningen zijn destijds met een analoge multimeter gemeten en opgegeven,
Die meters belasten de schakeling nog al ,vandaar dat waarden verschillen.
Ook is je netspanning tegenwoordig hoger 220/230.
Dus veel afwijking zie ik niet in je metingen.
Nu wordt het eigenlijk tijd voor een meetzender 455 khz of 10,7 mhz.
die 455 is vaak nog wel uit een funktiegenerator te halen.
Misschien dat er nog meer tips zijn ?
Cees- pa1dba
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
- joost_roldaan
- [joost_roldaan]
-
Onderwerp Auteur
- Offline
Minder
Meer
- Berichten: 45
04 jul 2020 18:17 #84419
door joost_roldaan
Groet, Joost.
Beantwoord door joost_roldaan in topic Philips B6x43A - geen radio ontvangst
Allereerst bedankt voor de tips tot nu toe. Ik ben het internet opgegaan en heb de datasheets van de ECH81, EF89 en EBF89 opgehaald. Daarna heb ik de buizen 1 voor 1 doorgemeten. Begonnen met de scope (ik heb een 1:10 probe tot 1000V en een echte scope) maar daar zag ik veel te lage waarden (factor 3 te laag), dus toch maar met de multimeter aan de gang.
Resultaat:
ECH81
triode:
aT - schema AM: 123V, gemeten 112,5V (lijkt me te laag)
heptode:
aH - schema AM: 220V, gemeten 217V; schema FM: 200V, gemeten 198V (lijkt me oké)
g2,g4 - schema AM: 54 V, gemeten 54V; schema FM: 65V, gemeten 62,8V (lijkt me oké)
EF89
a - schema AM: 194V, gemeten 212; schema FM: 185V, gemeten 202,7V (lijkt me te hoog)
g2: schema AM: 96V, gemeten 51V; schema FM 90V, gemeten 47,2V (te laag)
EBF89
a - schema FM: 89V, gemeten 83,5V (lijkt me te laag)g2: schema FM 42V, gemeten 39V (lijkt me te laag)
Ik verdenk de EF89 omdat hij de MF versterker is voor zowel AM als FM, dus als die niet werkt dan verwacht ik ook geen radiogeluid. Ik heb de weerstanden R9 en R10 gemeten, maar die meten zoals verwacht 2k2 en 120k.
Ik heb de voedingsspanning +2 gemeten, daar verwacht ik 225V bij AM en 215V bij FM. Maar ik meet 217V bij AM en 205V bij FM. Ik weet niet of het te laag is of dat het nog binnen de marge valt. Ik heb elco C3 bij de voeding al vervangen.

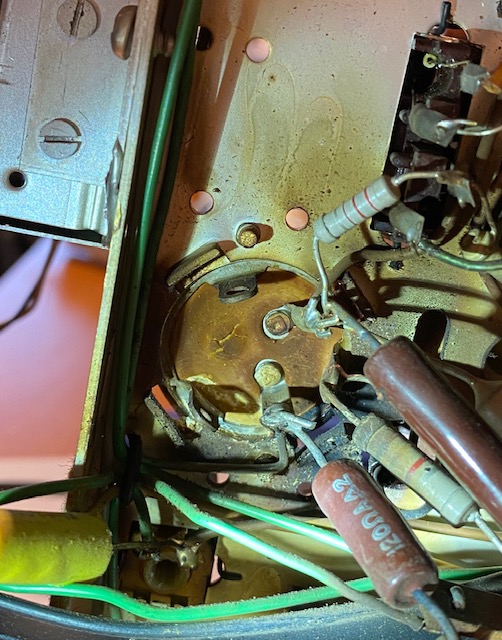

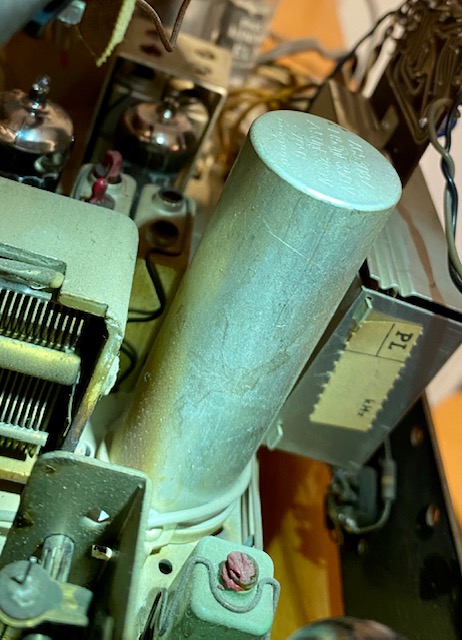

Ik had C2/C1 (=AC5308) nog niet vervangen. Rond deze elco is het ook erg warm geweest(zie fotos). Ik heb hem losgesoldeerd en gemeten met m'n GeekTech tester:
#1: 43,8 microF, ESR 0,35 Ohm, Vloss 2,4%
#2: 42,7 microF, ESR 0,23 Ohm, Vloss 2,6%
Lijkt me nog wel binnen tolerantie. Is het aan te raden om deze toch te vervangen? Iets vergelijkbaars is nog te krijgen ( www.askjanfirst.de/dindex.htm?/k1.htm ) maar kan ik ook 2 normale elcos ~50 microF plaatsen?
Verder nog tips wat ik zou moeten onderzoeken?
Resultaat:
ECH81
triode:
aT - schema AM: 123V, gemeten 112,5V (lijkt me te laag)
heptode:
aH - schema AM: 220V, gemeten 217V; schema FM: 200V, gemeten 198V (lijkt me oké)
g2,g4 - schema AM: 54 V, gemeten 54V; schema FM: 65V, gemeten 62,8V (lijkt me oké)
EF89
a - schema AM: 194V, gemeten 212; schema FM: 185V, gemeten 202,7V (lijkt me te hoog)
g2: schema AM: 96V, gemeten 51V; schema FM 90V, gemeten 47,2V (te laag)
EBF89
a - schema FM: 89V, gemeten 83,5V (lijkt me te laag)g2: schema FM 42V, gemeten 39V (lijkt me te laag)
Ik verdenk de EF89 omdat hij de MF versterker is voor zowel AM als FM, dus als die niet werkt dan verwacht ik ook geen radiogeluid. Ik heb de weerstanden R9 en R10 gemeten, maar die meten zoals verwacht 2k2 en 120k.
Ik heb de voedingsspanning +2 gemeten, daar verwacht ik 225V bij AM en 215V bij FM. Maar ik meet 217V bij AM en 205V bij FM. Ik weet niet of het te laag is of dat het nog binnen de marge valt. Ik heb elco C3 bij de voeding al vervangen.
Ik had C2/C1 (=AC5308) nog niet vervangen. Rond deze elco is het ook erg warm geweest(zie fotos). Ik heb hem losgesoldeerd en gemeten met m'n GeekTech tester:
#1: 43,8 microF, ESR 0,35 Ohm, Vloss 2,4%
#2: 42,7 microF, ESR 0,23 Ohm, Vloss 2,6%
Lijkt me nog wel binnen tolerantie. Is het aan te raden om deze toch te vervangen? Iets vergelijkbaars is nog te krijgen ( www.askjanfirst.de/dindex.htm?/k1.htm ) maar kan ik ook 2 normale elcos ~50 microF plaatsen?
Verder nog tips wat ik zou moeten onderzoeken?
Groet, Joost.
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
- Cees PA1DBA
- [Cees PA1DBA]
-
- Offline
- Cees
Minder
Meer
- Berichten: 2971
03 jul 2020 22:03 #84403
door Cees PA1DBA
Cees- pa1dba
Beantwoord door Cees PA1DBA in topic Philips B6x43A - geen radio ontvangst
@Joost,
Zou eerst van de middenfrequent buizen en de ECH81 de anode en schermroosterspanning meten.
Vaak ontbreekt een G2 spanning, en versterkt een buis niet.
Meestal door een defecte kool composiet weerstand.
Met je scoop op 20 volt per divisie en een 1:10 verzwakkende probe kan je best tot 400 volt meten. ( mits de probe deze spanning aan kan)
Ik ga er van uit dat je een echte scoop hebt, en niet zo'n usb kastje op je PC.
Succes
Zou eerst van de middenfrequent buizen en de ECH81 de anode en schermroosterspanning meten.
Vaak ontbreekt een G2 spanning, en versterkt een buis niet.
Meestal door een defecte kool composiet weerstand.
Met je scoop op 20 volt per divisie en een 1:10 verzwakkende probe kan je best tot 400 volt meten. ( mits de probe deze spanning aan kan)
Ik ga er van uit dat je een echte scoop hebt, en niet zo'n usb kastje op je PC.
Succes
Cees- pa1dba
