Edison GEM fonograaf model B (1905)

Ja Cees, die Edison was zo gek nog niet! Ik ben hier nu ook net achter, dankzij de tips van Tino. :thumbsup:

De beugel hangt boven de wasrol, maar oefent geen druk op de rol. Hij glijd wel mooi met de groeven mee door de transport as achterop de phonograaf.

De weergever hangt vast in deze beugel. Ook deze drukt niet op de wasrol. Alleen de diamantbol drukt ligt op de groeven. Dit gewicht wordt bepaalt door het kantelbaar en scharnierbaar gewichtje onderaan de weergever.

Ik moet zeggen dat men later met de grammofoons weer terug in de tijd ging, door stalen naalden te gebruiken die maar 1 plaat mee konden. En dan die naald druk!!! Rampzalig! Edison had het al goed gezien. Jammer voor hem dat de wereld het nog niet zag, begin 20e eeuw.

Tino,
Heb ik het goed begrepen dat Edison een ingenieuze constructie had bedacht waardoor niet het
volle gewicht van de weergever op de rol groeven rust?
Door deze constructie was de werkelijke druk van de ronde diamant bol op de groef maar enkele
grammen, waardoor er veel minder slijtage van de groef met dit Edison systeem optreed als dat
je hebt bij een grammofoon, het Berliner systeem waarbij het volle gewicht van de zware
weergever d.m.v een ronde punt op de plaatgroeven rust en daardoor veel slijtage op treed.
Vr gr Cees.

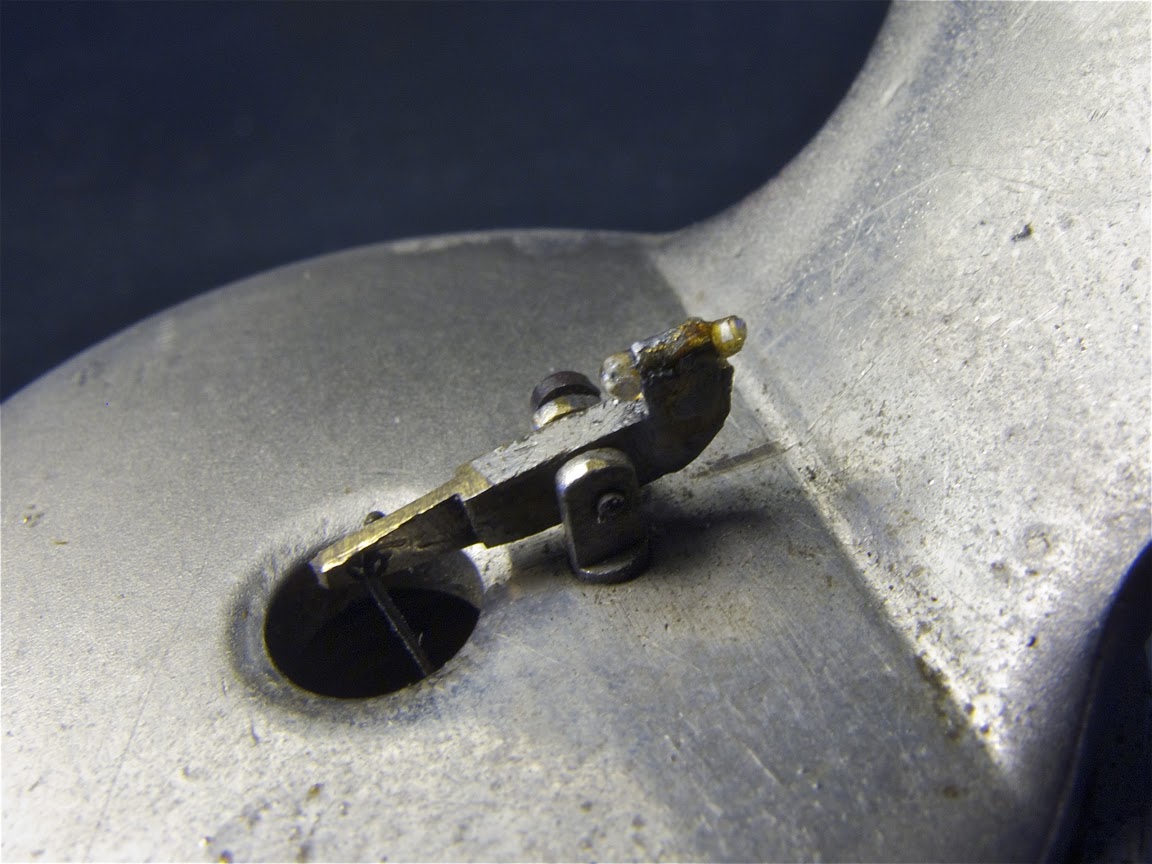

de naalddruk word bepaald door het gewicht boven de safierbol(naald) welke met een hefboom scharnier zowel aan het gewicht als aan het membraam bevesticht is deze ophanging heeft een beetje zijwaardse beweging om de groef goed te kunnen volgen het gewicht zit met een borg asje omsloten door een u vormig aanhangsel zodat deze niet verder kan zakken dan nodig is als het gewicht zakt dan gaat de hefboom met safierbol richting rol
het is zeker niet de bedoeling dat weergever en beugel met hun volle gewicht op de rol rusten je zou de rol dan uitploegen inplaats van afspelen

Nog een erg belangrijke vraag rest mij... rust het gewicht van de weergever op de wasrol door de beugel die er op zit? Zodat de naald alleen de druk van de veer heeft? Ik bedoel dus dat die beugel van de reproducer op de wasrol ligt, tijdens het draaien... met een scharniertje op de reproducer, die dan de naalddruk regelt. Maar alleen wanneer je die schroef aan de voorkant naar achter trekt.

Nou, reuze bedankt!
:thumbsup:

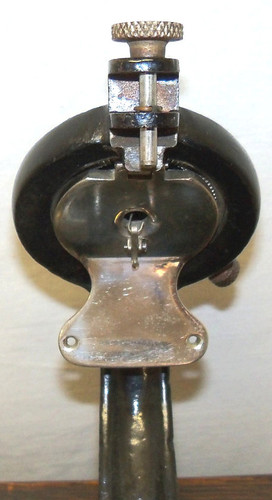

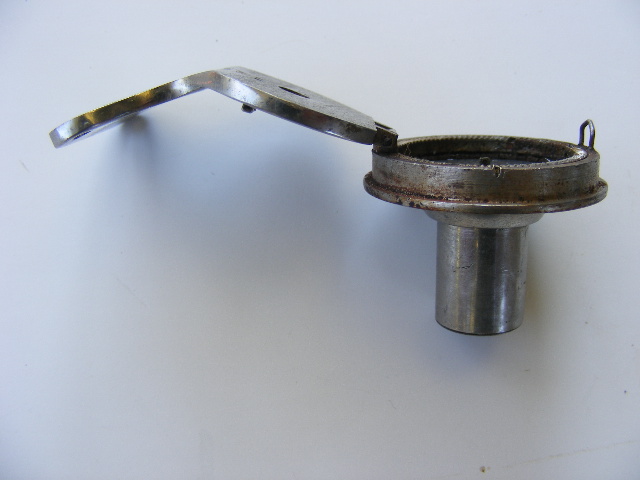

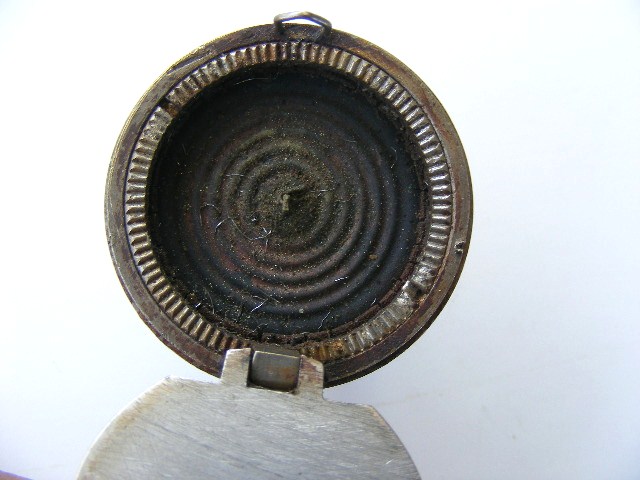

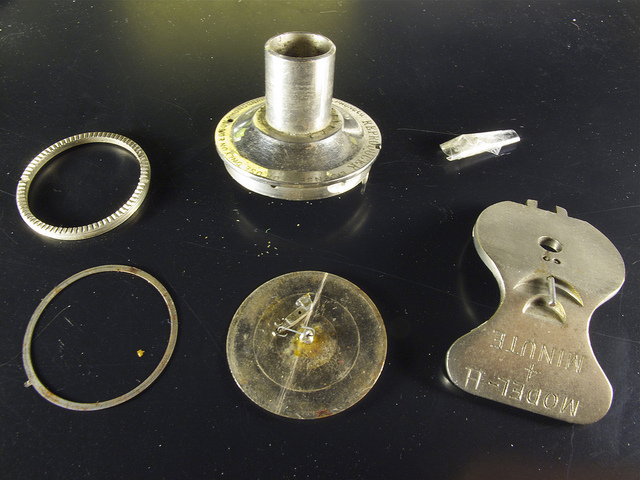

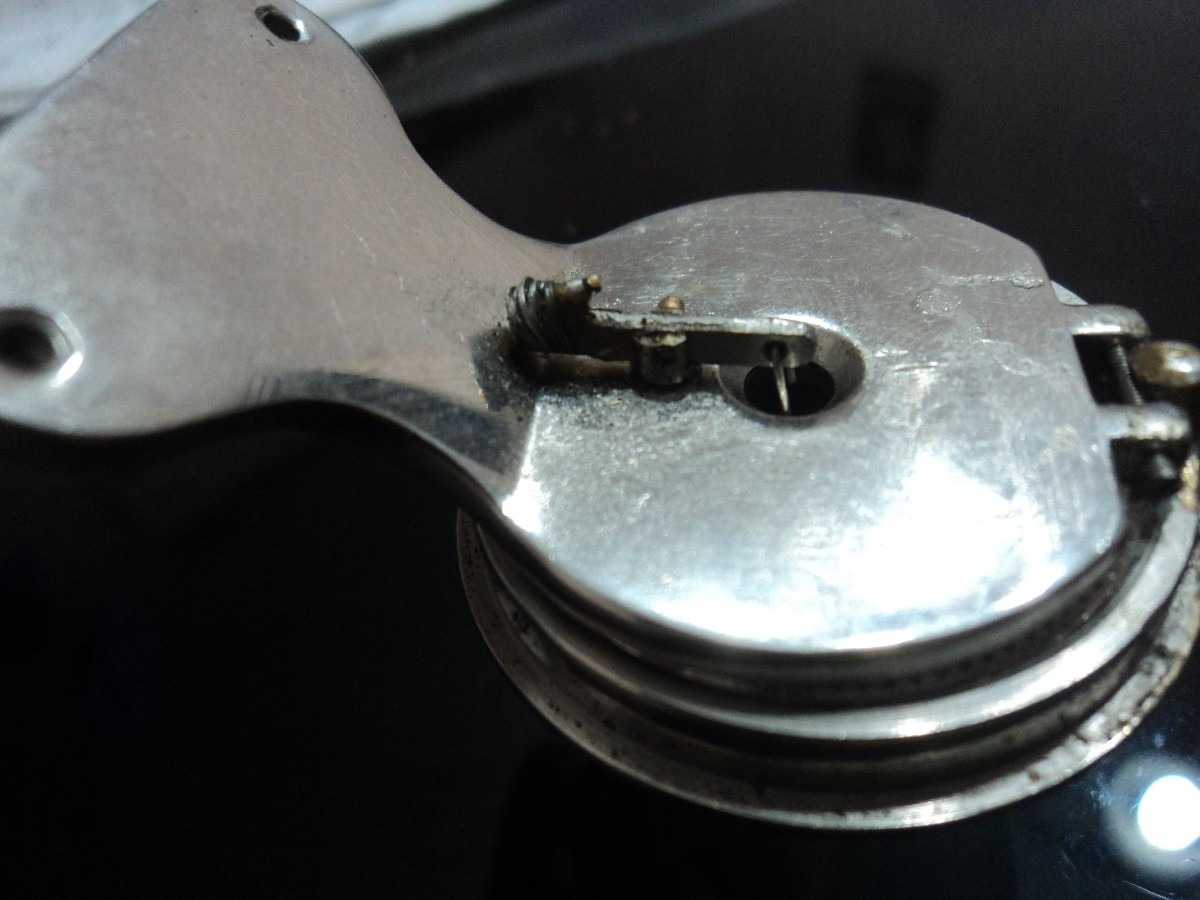

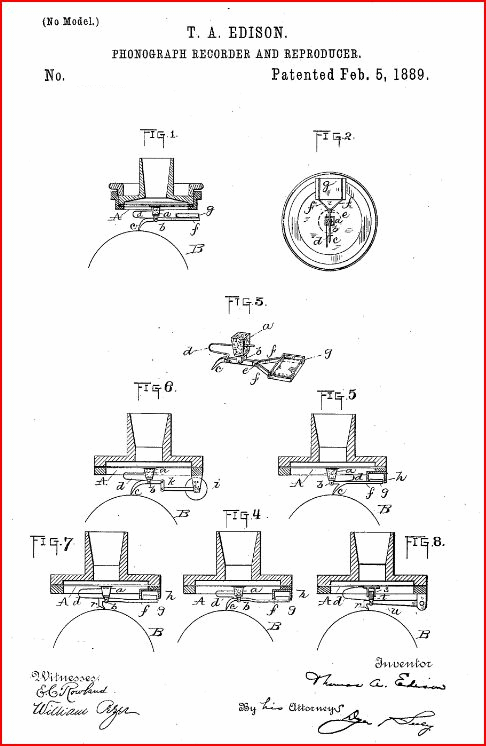

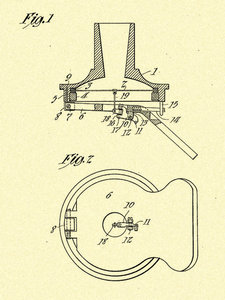

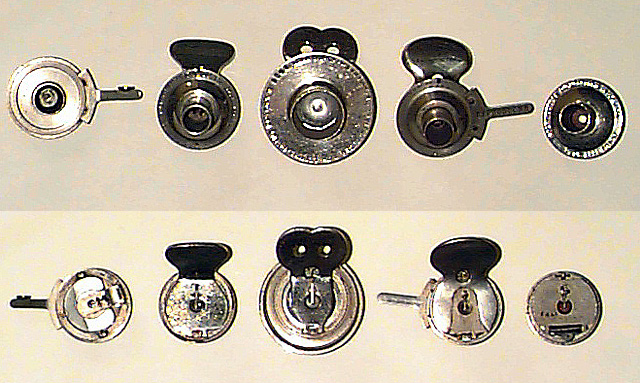

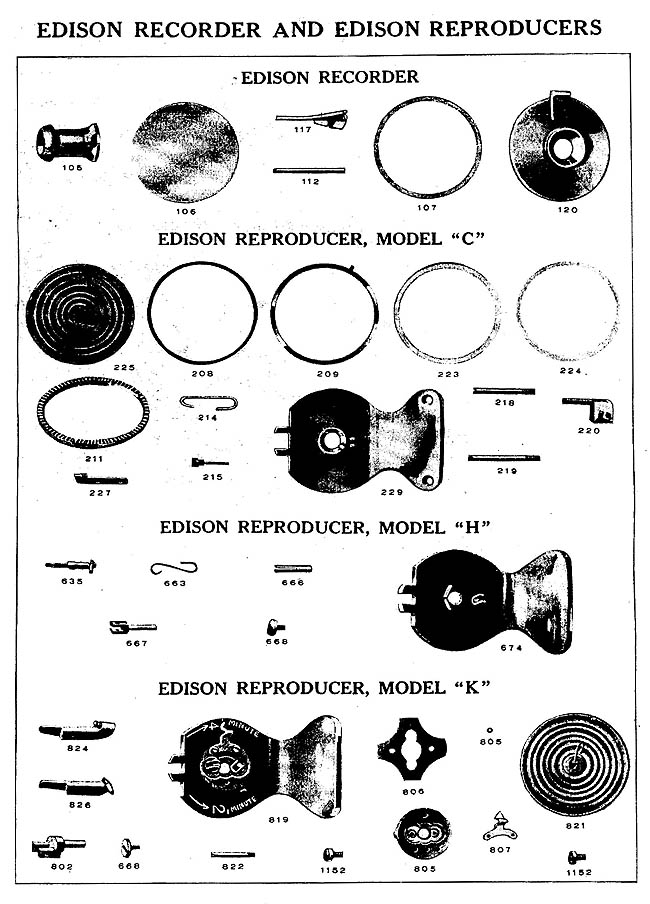

hoi klaas hier wat voorbeelden van edison weergevers






















groetjes
tino
