AKAI AM-U33 geen geluid meer

leemhuis01 schreef : bij C24 meet ik 0V en 0V

Dat kan niet. Als je op pin 4 van de powerplak 40 V meet en op C24 0 V moet die spanning ergens anders vandaan komen en die is er dus niet. Maar als op pin 4 voedingsspanning staat, wat staat er dan op pinnen 1 en 7? We moeten nu kijken of het de powerplak is of de driver. Allebei kunnen ze stuk zijn.

Overigens staat in het schema een fout, het draadje van pin 2 van de powerplak moet naar de plus C24 en niet naar de min van C25.

bij C24 meet ik 0V en 0V. bij C25 meet ik -17,4V en 0V. bij de STK2145 meet ik op pin 4 41V en op pin 13 0,074V

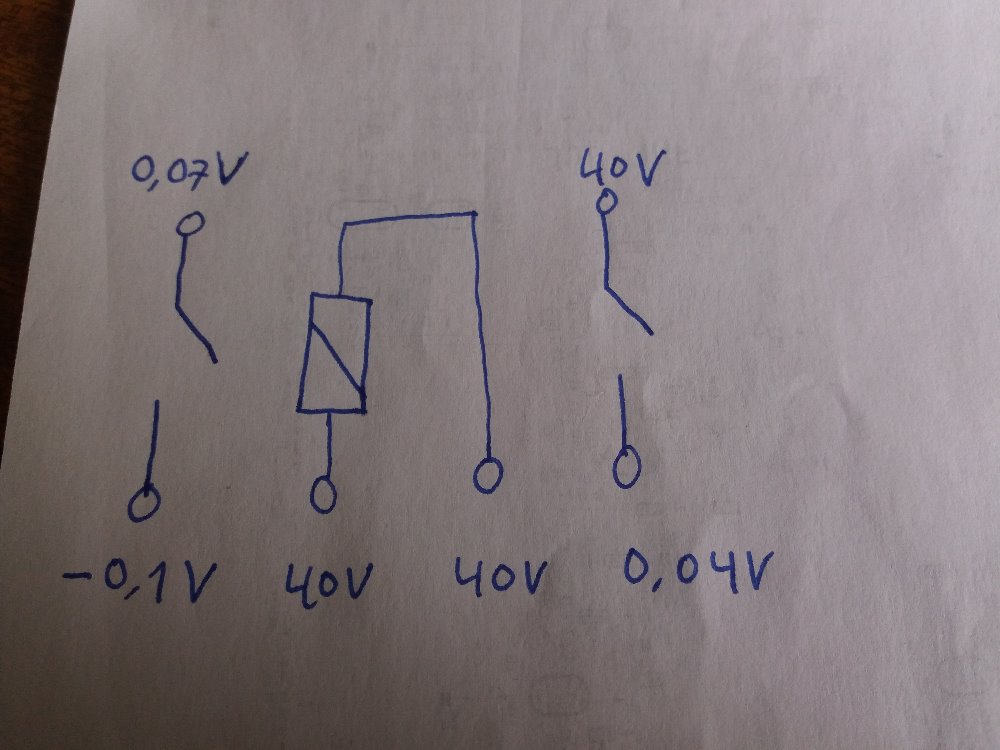

en dit is het relais

F1 is primair, dus die mag je niet meten naar chassis. Meet die andere spanningen eens.

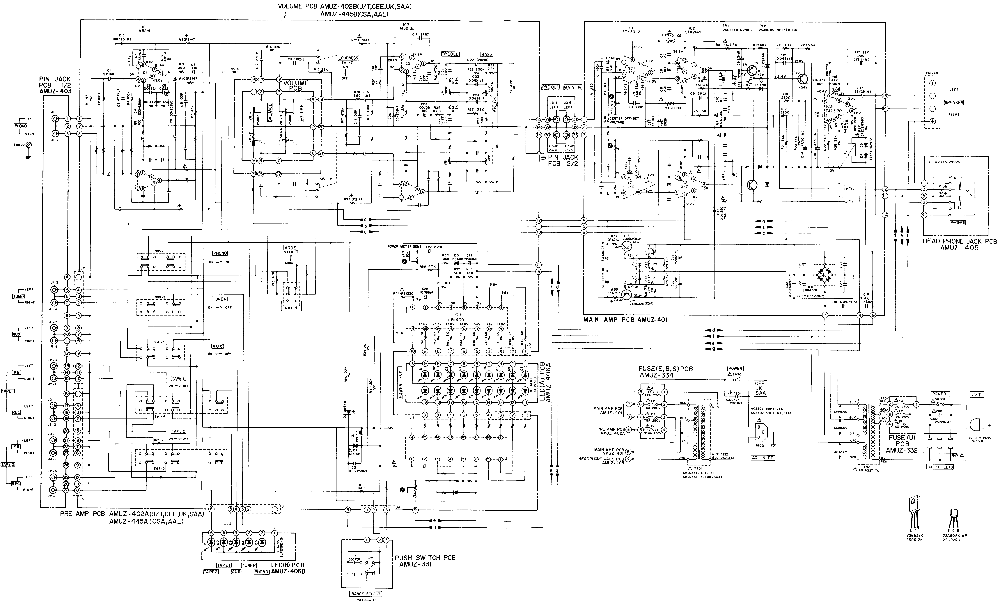

Edit: en nu met een leesbaar schema...

de zekeringen zijn geplaatst zoals dat moet op het AMUZ-334 board. deze is te vinden in de manuel uit mijn topic op bladzijde 38. verder heb ik al wat spanningen gemeten ten opzichte van het chasis:
F1 meet ik 166V dit moet 230 V zijn
F2 en F3 meet ik 30V dit moet 28,5V zijn
F4 meet ik 14V dit moet 12,7V zijn.

@Franc: nice catch! In het manual bij mevrouw Tanya (en bij HiFiEngine) staan ze allebei. Dit is een "gewone" versie, zonder "J".

Maar goed, hij zei "boem". Da's nooit goed. Zekeringen zijn goed zeg je. Maar geen sjoege. Wat is de spanning over C24 en C25? Wat is de spanning vóór de relaiscontacten? Bijvoorbeeld op pinnen 4 en 13 van de STK2145 powerplak? Zit de primaire zekering in positie F2 of F3? En is-ie ook goed?

Edit: dit is waarschijnlijk de CEE versie. Die heeft vier zekeringen waarvan één primair. Zie schema-

je kan toch eenvoudig meten of deze contact maken?
ook zo ik het raar vinden als hij daar plotseling last van zou krijgen. ik heb hem al zeker 2 jaar in mijn stereomeubels staan. en hij heeft het altijd super gedaan.
gr. leemhuis01
