Philips FM13

Aardig inderdaad, die ouderwetse bouwdozen van o.a. Philips. Toen ik een jaar of 14 was kreeg ik voor mijn verjaardag een Philips Pionier 1 bouwdoos. Mijn eerste kennismaking met de radiotechniek. Een jaar later kreeg ik een Japans transistorradiootje en verdween de Pionier 1 in de vuilnisbak. Helaas........nu heb ik daar spijt van en zou ik hem graag weer terug willen hebben.

M.vr.gr. Hans

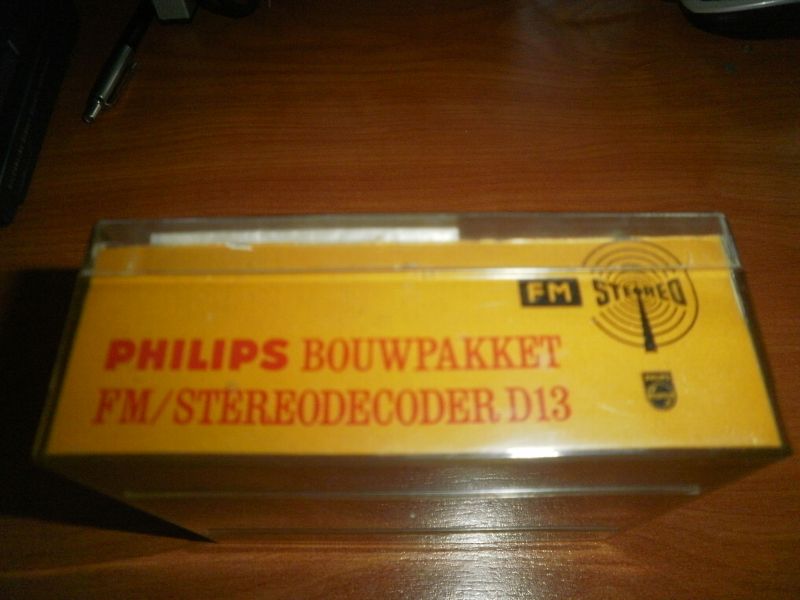

Als aardigheidje tussendoor het plastic doosje waarin de D13 toendertijd werd verkocht.
Afm. 13x11x5 cm
Het bovenblad ben ik ergens in de afgelopen 45 jaar kwijtgeraakt.

Nee als dat C'tje erin zit heeft dat hetzelfde effect, laat het dan maar zo zitten. Op die plek is sprake van een "direkt capacitief gekoppeld bandfilter" en het C'tje bepaalt de koppelfactor. Naargelang dat C'tje groter wordt genomen wordt de koppelfactor kleiner. Als je die koppelfactor te groot laat worden kun je dat bandfilter niet normaal afregelen omdat de faseresonantie geen maximum spannings afgifte meer oplevert. De meest toegepaste koppelfactor in een bandfilter is als K x Q = 1
Nico

Nico,
Ik ben ook wel eens in oude Philips radio's dat getwiste draadje tegen gekomen.
Maar dan zat er parallel aan het 1e bandfilter buiten op een kleine ceramische c.
Die c vind je niet bij de radio's (en zo zit het bij de meeste) waarin het
afgeschermde kabeltje zit.
Zou dat c tje als een correctie hebben gediend? Om het filter beter te kunnen
afregelen.
Ik vraag mij nu af of het verstandig is om het c tje te verwijderen en de
getwiste draadjes te vervangen door een afgeschermd kabeltje.

Vr gr Cees.

De juiste knoppen komen in ieder geval mijn kant op.

Wat Nico hier vermeldt over de aansluiting van de 1e mf-bandfilter is nieuw voor mij.
Maar dat zegt natuurlijk niks. Ik leer nog elke dag.

Volgens de bouwbeschrijving die ik hier heb wordt de koppeling van de AP2110 met de A3 127 83
verzorgd door een getwiste groene en zwarte draad.
Maar het is heel goed mogelijk dat Philips toch later is overgestapt op afgeschermde draad om reden die Nico noemt.
Mogelijk dat het heeft te maken met de lengte van de draad. De lengte van de getwiste draden is 5,5 cm, incl. het blanco (soldeer) deel. Bij 10 cm zal dat dan wel belangrijk zijn om afgeschermde draad te gebruiken.

En dat pas bij een nieuwe druk dit ook zo heeft opgenomen in de bouwbeschrijving.
Maar beslist nuttig om dit in de gaten te houden.

Ik heb nog even gespiekt hoe dat bij mij is gedaan. Toch nog de 'oude' manier.
Voor alsnog laat ik het nog maar zo zitten.

Toen ik dat ding in 1966 in elkaar soldeerde had ik geen meetzender en ook geen bvm.
Afgeregeld op het gehoor. Niet dè manier, maar ik had niks anders.
En om hem af te leveren bij de Elonco, daar had ik geen zin in
En later, na de inbouw van de D13 net zo.
Het lampje brandde bij stereo-uitzendingen, dus wat zou ik.

Groet,
Han
