RIAA voorversterker volledig buis

Epiloog van de Goldline MM RIAA versterker.
Definitive weerstand waarden :
R17 = 475 K Ohm (R5 op printplaat)
R19 = 56K2 Ohm (R4 op printplaat)
Deze waarden zijn gecheckt met het origineel. 47k5 was dus een schrijffout
Nu is de laagweergave goed op orde Riaa binnen 0,5 dB.
Zonder de simulatie van Tjerk,9ZZ was dit niet aan het licht gekomen,
waarvoor mijn dank groot is !:thumbsup:
Ik kan iedereen deze schakeling aanbevelen, brom en ruis vrij,
mits je de gloeidraden op gelijkspanning zet, en de hoogspanning stabiliseert . hoogspanning vanaf 250 volt
werkt ook goed.

Ja, daar heb je wat betreft de HF10 zeker gelijk aan.
Daar is het zeker nuttig om boven de trafo aan de binnenkant een
stuk pertinax te lijmen, tegen trillen van de kap.
Vind je ook vaak terug dat men zo'n schotje er in heeft gelijmd.
Cees.

Ja daar heb je gelijk in Cees
Ik heb van het werk vroeger heel dik pertinax strippen megenomen
Maar een Metaal of koper schotje doet meer
Het komt ook voor dat soms een versterker zonder melen kap stiller is
Soms koppelt het strooiveld via de kap dat heb ik ook wel megemaakt
Met een HF 10- PH de voeding staat daar dicht bij het kap schot bij deze.verkeert
Daar heb ik wel een stuk dik pertinax met lijm aan de binnen kant tegen op gelijmt
en de versterker was weer stil je voelde de kap ook trillen ..
Huub

Huub

Huub,
Pertinax is net als lucht een isolator. Dat schermt een strooi veld niet af.
Het best gaat dat met gewoon ijzer, geen aluminium of ander non ferro
metaal.
Ik bedoel dus het afschermen van strooi velden van trafo's of smoor
spoelen. LF 50 of 100 Hz.
En ook geen transformator blik hiervoor gebruiken.
Dat bundelt het laag frequente strooi velt.
Kan wel HF velden af schermen.
Voor het afschermen van ingangen kun je wel transformator blik
gebruiken, of Pertinax met een koper laagje er op.
Dat is gewoon mijn praktijk ervaring.
Cees.

Sorry hoor
maar ik kan mij er niks bij voorstellen
een smoorspoel gaat ook weer kringen
en dat open rooster pikt alles op dus extra brom
vooral de trafo kerne dicht bij elkaar en
de wikkelingen .. steek eens een dik stuk pertienax
Tussen de trafo,s of een dikke plaat aan massa
het is ook allemaal zo grof uitgevoert
dat sproet ook meer .
Huub

Heren,
Bedankt voor de reacties.
Zoals ik al aangaf betreft het een testopstelling zonder enige afscherming en ben ik aangenaam verrast dat het al zo opvallend stil klinkt.
De brom welke ik op de achtergrond hoor is afgaande op mijn gehoor een 100 Hz brom afkomstig uit de voeding.
De Multitone's zelf zijn muisstil.

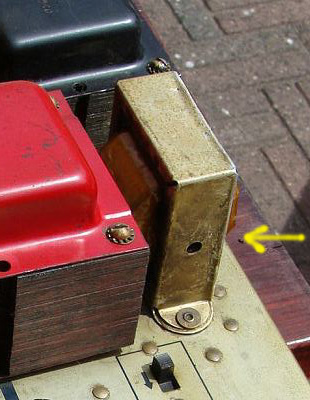

Ergens moet er in mijn schuur nog een smoorspoel afkomstig uit een Seeburg versterker rond zwerven, kan dat ding nog niet vinden

En is Beertje niet brommerig?

Frank dat Beertje is zo stil als een muis getest op mijn sony ES receiver en heeft een opvallend goede S / N ratio op de phono ingang.

Wat de plannen en hoe het geheel verder afgebouwd gaat worden laat ik nog even in
DIT BERICHT weten.
