12 mrt 2017 16:08 - 12 mrt 2017 16:10 #65711 door Huub
Beantwoord door Huub in topic RIAA voorversterker volledig buis
Ja ben ook beniewd
ook de versterkings Factor of dat genoeg is voor moderne elementen
En het Stoor nivo brom dus ? en of de RIAA goed is ,
Huub
Laatst bewerkt 12 mrt 2017 16:10 door Huub.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
12 mrt 2017 15:34 - 12 mrt 2017 15:35 #65707 door PE9ZZ
Beantwoord door PE9ZZ in topic RIAA voorversterker volledig buis
Ben benieuwd! :woohoo:
Tjerk, 9ZZ
Laatst bewerkt 12 mrt 2017 15:35 door PE9ZZ.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
12 mrt 2017 14:56 #65706 door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic RIAA voorversterker volledig buis
Dank Tjerk,
ga het morgen uitproberen !
Cees- pa1dba

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
12 mrt 2017 08:27 - 12 mrt 2017 08:34 #65700 door PE9ZZ
Beantwoord door PE9ZZ in topic RIAA voorversterker volledig buis

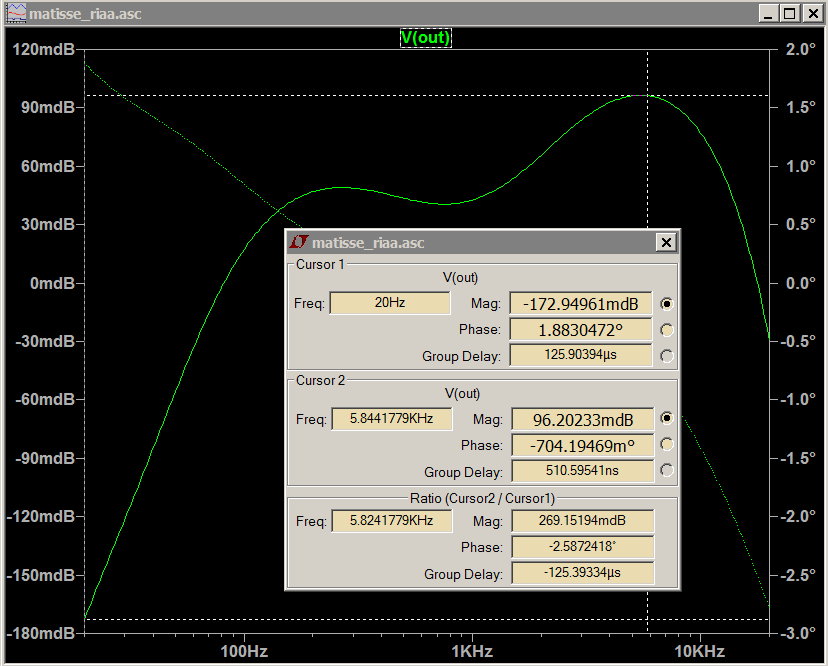

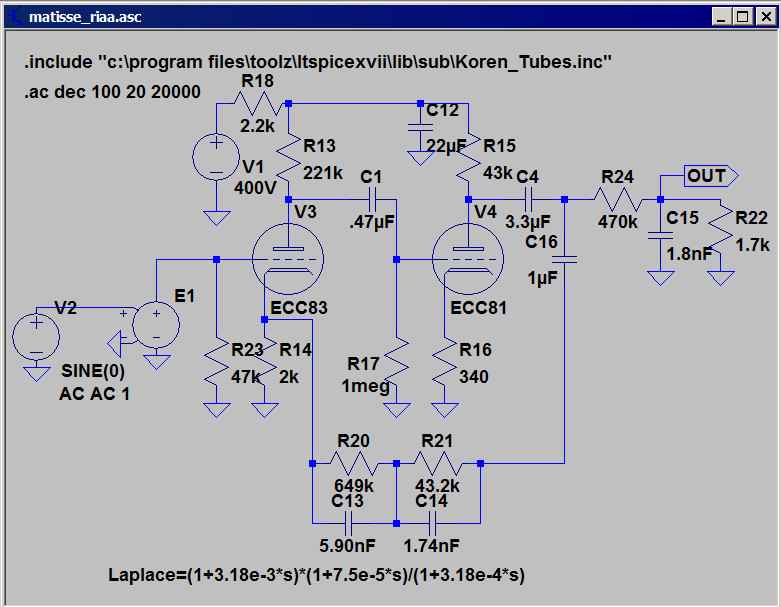

Hehe, nounou, poepoe, ik ben eruit hoor. R19 is overbodig. In het originele schema zit een ontwerpfout: R17 is veeeeeelste klein. Die moet natuurlijk gewoon 1M zijn. Nu issie vlak binnen 0.3 dB. Kijk, dáár kom ik m'n bed voor uit!





Edit: Oh ja, nog wel effe R24/22/C15 aanpassen om de gain weer rond de 20 dB te krijgen @1 kHz. R24->4.7k, R22->470k, C15->680 pF

Edit2: met het "officiele" RIAA netwerk (920k//3.45 nF+75.0k//1.00 nF) klopt-ie nog altijd voor geen meter. Grrrr...
Tjerk, 9ZZ
Bijlagen:
Laatst bewerkt 12 mrt 2017 08:34 door PE9ZZ.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
11 mrt 2017 19:55 #65691 door PE9ZZ
Beantwoord door PE9ZZ in topic RIAA voorversterker volledig buis
Inderdaad, met R19=11k wordt-ie een stuk vlakker. Bij 20 Hz en 56k -2.5 dB tov. 1 kHz, met 11k -0.8 dB @20 Hz. Begrijp alleen niet goed waar die afwijking in het laag vandaan komt. Als ik een "officieel" RIAA netwerk gebruik (920k//3.45nF+75.0k//1.00nF) kom ik op ongeveer hetzelfde uit. Prik ik een ECC82 (V4) erin wordt de afwijking 9 dB. Vaag. Doe ik dit netwerk met een nette opamp (NE5532) is-ie vlak op 0.2 dB van 20-20kHz. Met een LT1222 is-ie zellufs 42mdB. Tja...

Mooie prutsconstructie!
Tjerk, 9ZZ
De volgende gebruiker (s) zei dank u: Cees PA1DBA

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
11 mrt 2017 18:11 #65689 door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic RIAA voorversterker volledig buis

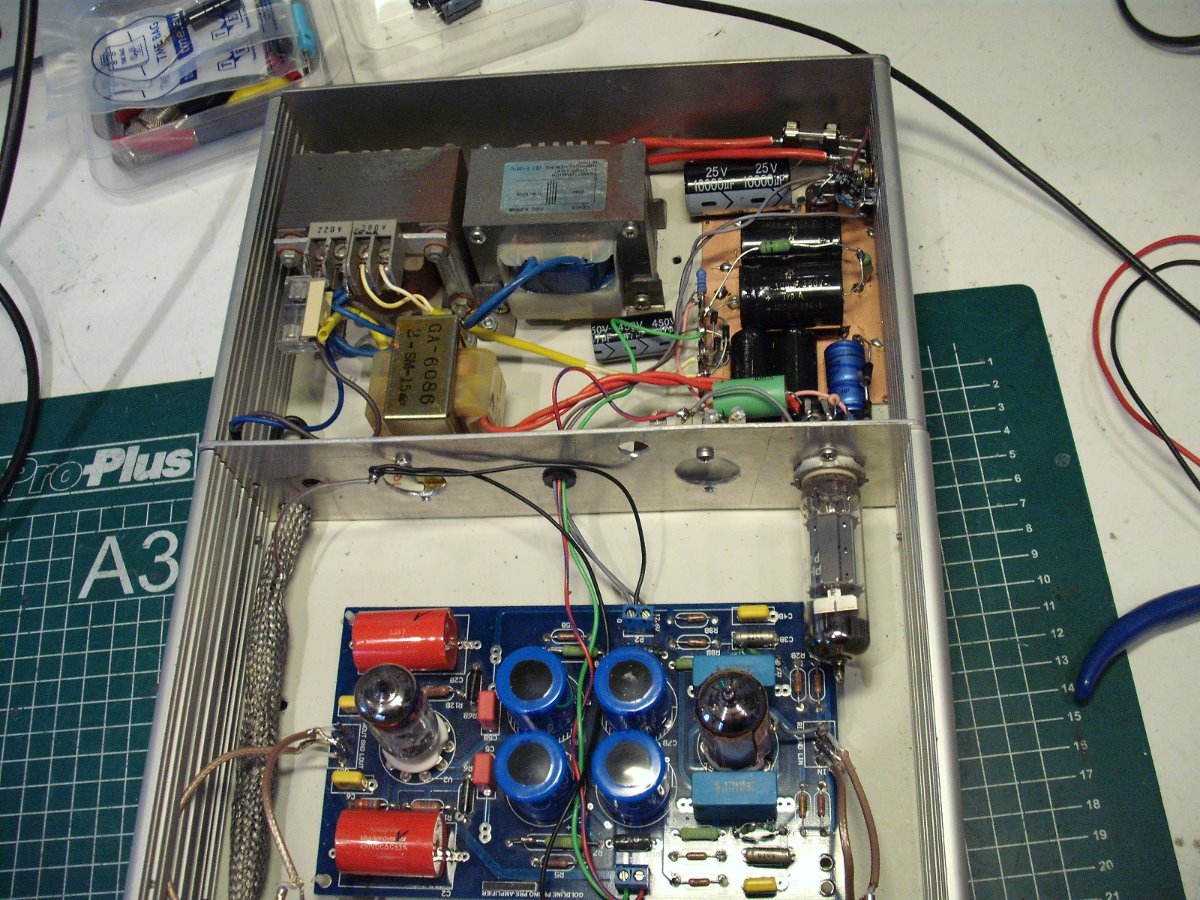

voeding voor dit experiment, 3 rommelbaktrafo's en een Pcl82 als stabilisator voldoet voorlopig.
kon geen smoorspoel vinden.
Cees- pa1dba
Bijlagen:
