RIAA voorversterker volledig buis

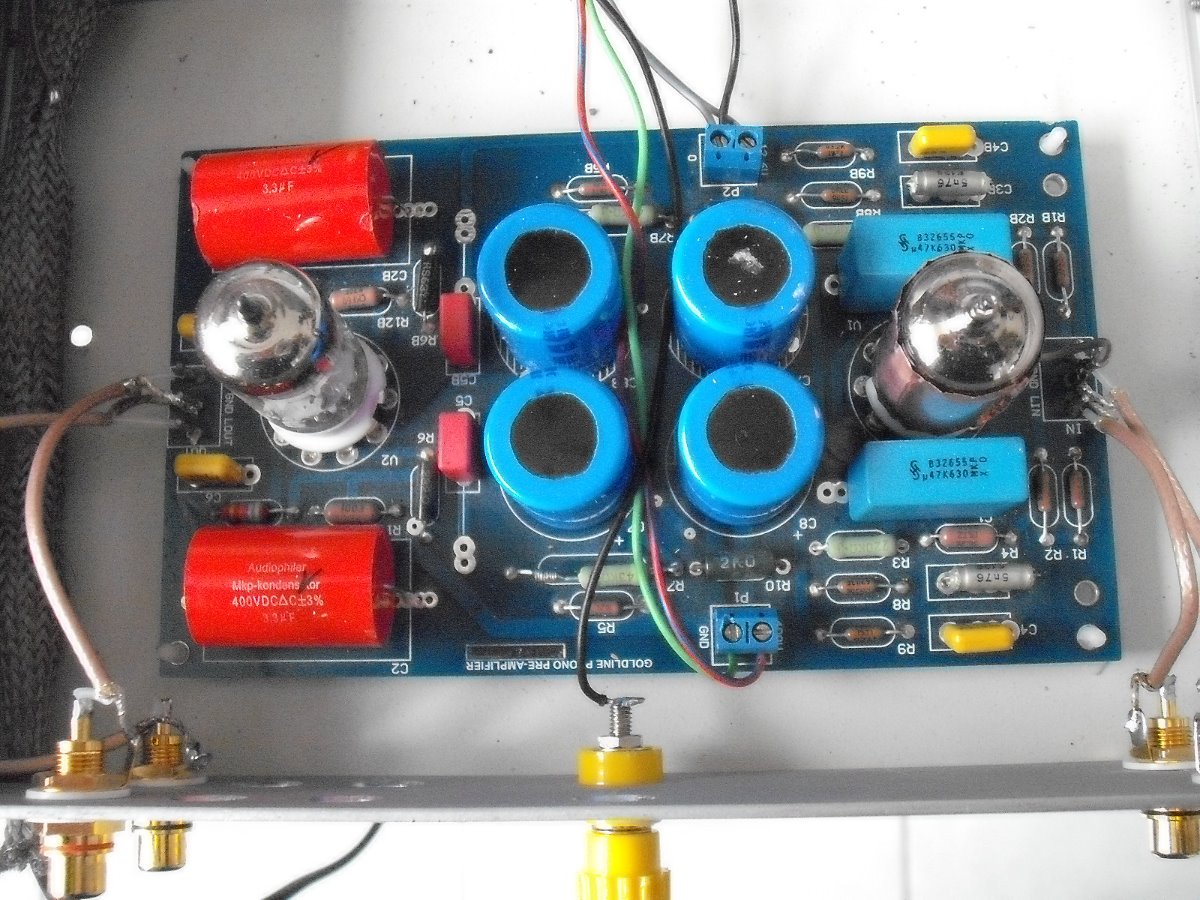

Test gedaan, en dit heeft de volgende meetresultaten opgeleverd bij de volgende condities :
Voeding 380V gestabiliseerd /stroom 5,5mA per kanaal / input op een goede anti-riaa op 1KHz- 0 dB
Gain gemeten 29 dB / 5mV in - 150mV uit.
meting zonder R19 bij 20Hz = -4dB
meting met R19/ 56k = -3dB
meting met R19/ 11k = 0dB
Dus 11k is nu mijn R19 waarde , bij 16HZ (laagste toon ,grootste orgelpijp ) wordt -1 dB gemeten.
verrassend wat een nieuwe meting oplevert, hoop dat een simulatie programma dat ook zichtbaar maakt.
Nu wel een draaitafel gebruiken die niet "stommelt"
foto van knoeivoeding volgt.

Mooie simulering Tjerk! Dank.

Die -3dB bij 20 Hz had ik ook gemeten met een anti-riaa
Dacht dat dit als rumble filter voor mindere draaitafels bedoeld was.
Indien R19 naar 10KOhm werd verkleind was het netjes 0 dB
Zal de metingen dit weekend nog een keer "real life" herhalen, en er op terug komen.

@ Cees,
Zit te denken aan een ballastbuis in de voeding die ik met de 100Hz zaagtand van de voeding aanstuur.
zoals Revox zijn kopversterkers stil kreeg .

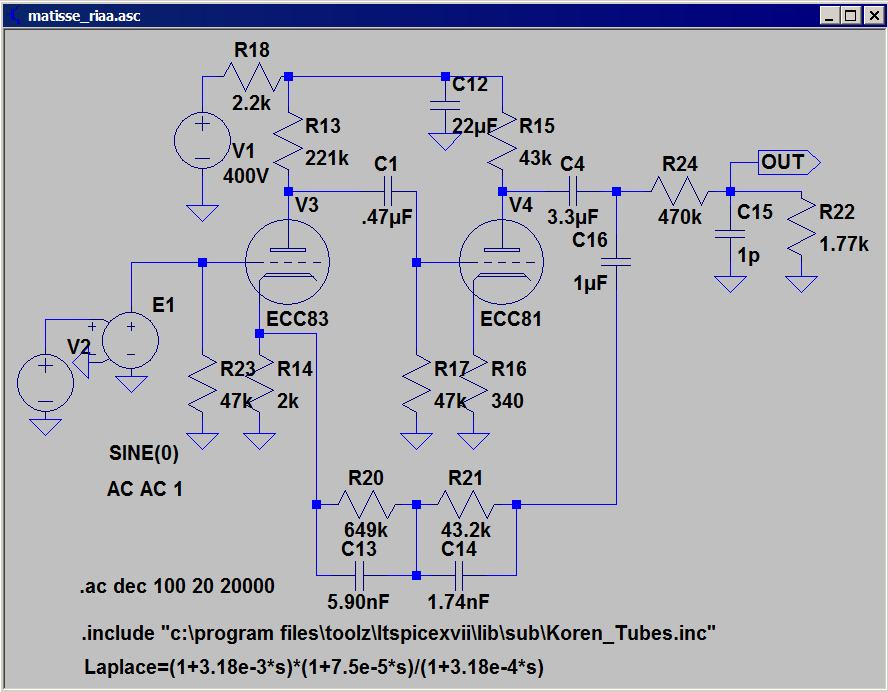

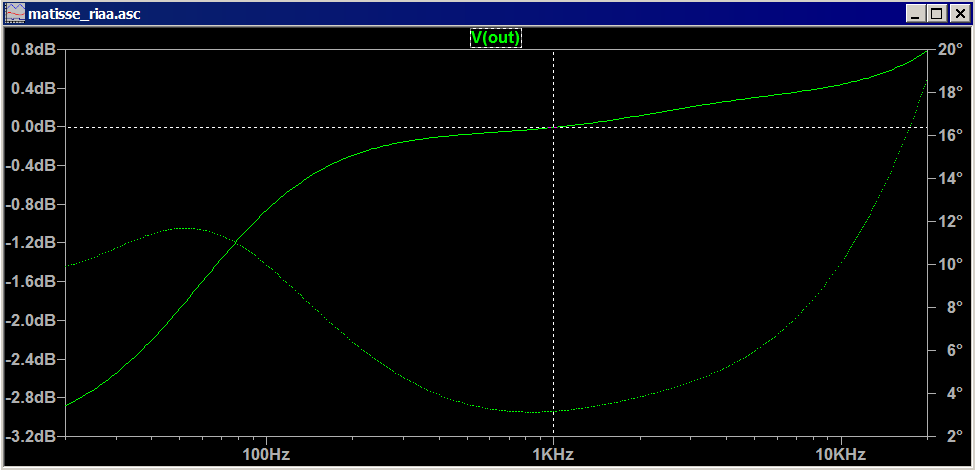

Hierbij de screenshots en de LTSpice files-





De "Laplace" riedel hoort bij E1. Geen idee wat het voor ding is...

@Cees DBA: ik heb de uitdaging aangenomen en de Matisse preamp in LTSpice geknald. Je kan met een Laplace functie een inverse RIAA correctie toepassen waardoor de simulatie meteen de fout laat zien. Welnu, dit schema heeft ongeveer 3dB te weinig in het laag. Zal zometeen effe wat screenshots maken ter illustratie. Ik heb dusdanig veel vertrouwen in de Koren modellen dat ik verwacht dat als ik het in elkaar soldeer het resultaat erg dicht bij de simulatie zal zijn. R19 doet overigens echt helemaal niets en heb ik in de simulatie eruit gesloopt.

Tjerk, Men gebruikt daar voor meestal een sm sp van 30H.
En soms meerdere achter elkaar.

Staan trouwens mooie vv schema's op de site van Triode Dick.
Cees.
