Philips Jupiter 652 Meubel

Men zal dan ook Trim schroeve draaier gebruiken ook
ik draai niet gouw aan de trimmers .kan wel zeggen nooit
vaak anderen foute
huub

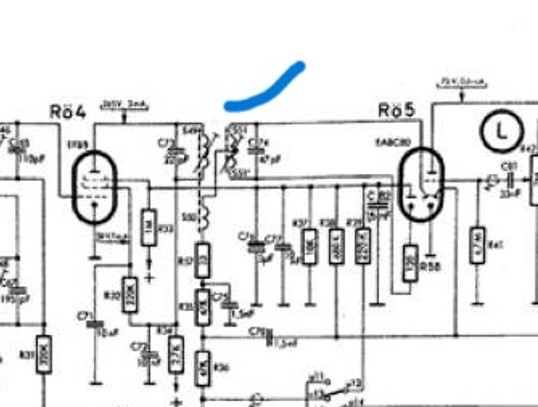

Alleen S54 voorzichtig verdraaien (millimeter werk )


"Ik heb een vraag over deze radio . Alle buizen zijn vervangen condensatoren en elko,s ook en diversen weerstanden".
Vaak zijn bij zo'n toestel alleen de elco's en koppel C's nodig om te vervangen.
Indien je "alles" gaat vervangen kom je dit soort problemen tegen, door ontregelen van het MF.
Het oog reageert op de AGC en als dan de hoogste piek verschijnt word het geluid dichtgeknepen.
Er is dus een nieuwe afregeling nodig en dat is lastig omdat de kerntjes vastzitten met was.
Daarnaast komt er nog wat kennis bij en de juiste apparatuur.
Heb je dat allemaal niet, dan is kun je nog proberen om de laatste MF op het gehoor iets bij te regelen.
Succes en groet, Ben



Voedings weerstanden nazien nameten
de stromen .zijn er verbranden zicht baar bij
soms zijn het de dikken met los kopje .
huub

Helaas heeft het vervangen v de Elkos 5 UF niet geholpen heb een 4,7 63 gepakt en getest helaas helaas toen een 10UF 63 volt heeft het ook niet gedaan . ik heb uit mijn Saba Sabine 11 de EABC ( nieuw) gepakt helaas werkt dit ook niet de ECC85 ( nieuw) die op de FM unit zit heeft het ook niet verholpen Gek word je ervan

Wie weet waar ik nog meer kan kijken ?

Ja, in een EABC80 zitten er 3 dioden en één triode.

E: gloeispanning 6,3V
A: enkele diode
B: dubbele diode (gemeenschappelijke kathode, 2 anodes)
C: triode (als voorversterker)
8: Noval-voet
0: 'daarom'

Heel fijn nummersysteem! (veel beter dan 't Amerikaanse)

De elco gaat waarschijnlijk ergens onderaan in de buurt van de buis zitten. Op het schema zal hij ook wel te vinden zijn.
