Philips BX700A: eerste vragen.

Hallo,

Ondertussen enkele transistorreparaties (Siemens versterker, een equalizer en een 3-tal MFB boxen) gedaan voor een FB kennis uit een buurdorp gedaan.
Nu kan ik eindelijk aan de radio beginnen.

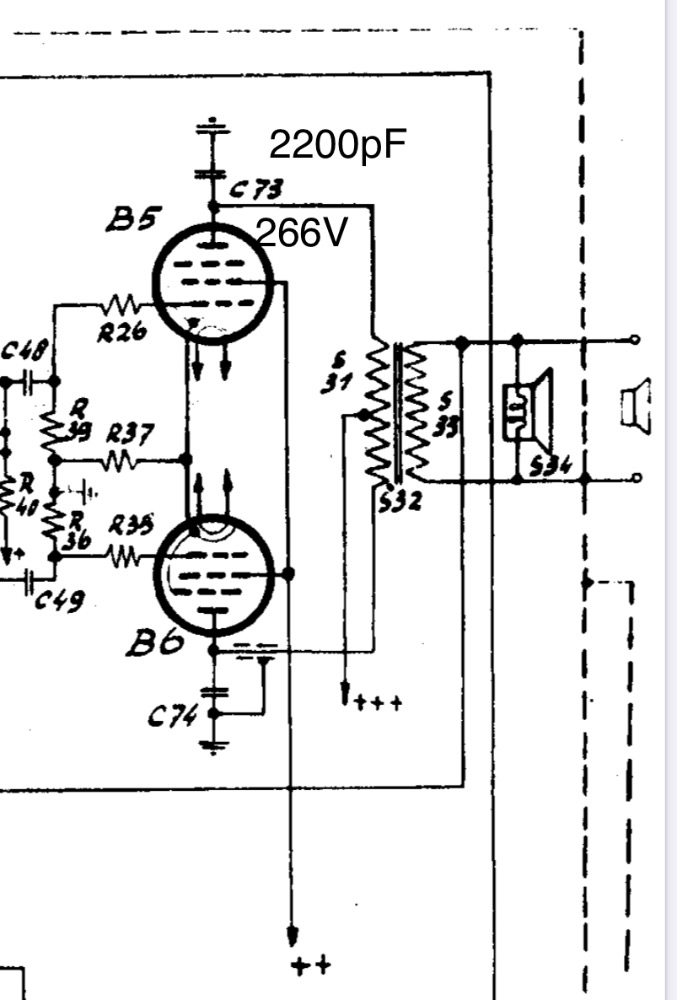

Aan de anode van de eindtrap staan 2 papiercondensatoren van 2200pF. Op het schema of op de condensatoren staan geen spanningsaanduiding. De anodespanning is 266V.
Welke condensatorspanning zou ik hiervoor nemen?



François

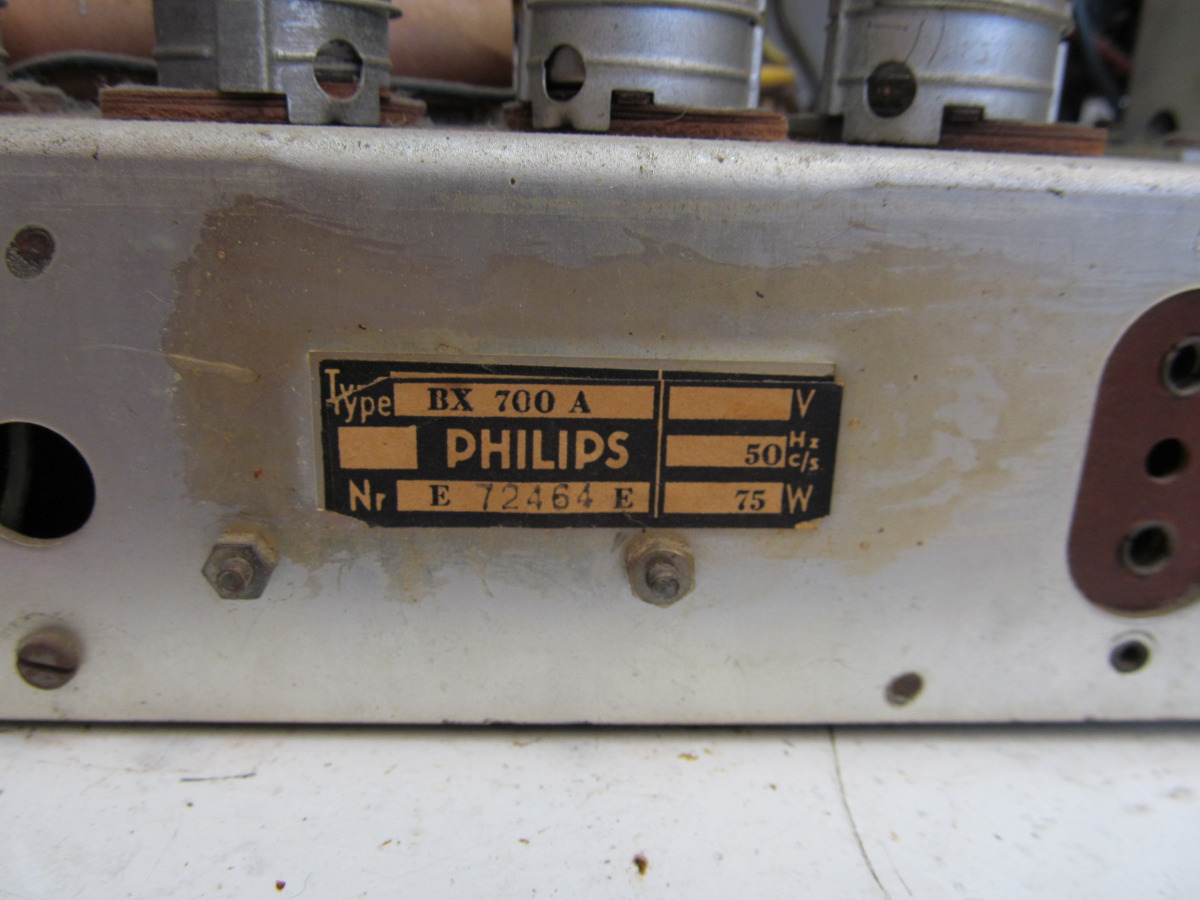

Mooi toestel, ik heb een latere versie gereviseerd en inderdaad...



Beste mensen,

Op NFOR heeft Kees van Dijke de oplossing aangereikt.
Ipv een Foster Seeley detector is Philips overgestapt op een ratio detector in de latere productie van de BX700a zoals ook in de radio BX722a.
Ik kan dus het schema van de BX722a gebruiken, zeker voor dit deel van de radio.

MVG

François

Bert,

Bedankt voor het meezoeken,
Beide had ik al gevonden.

François

Dag François,
In de schematheek van de NVHR is het schema van deze en van zijn Duitse variant de BD700 te vinden.
In beide schema's staat een dubbele EB41 genoemd.

Beste lezers,

Ik heb al wat opzoekwerk verricht ivm de Philips BX700a.

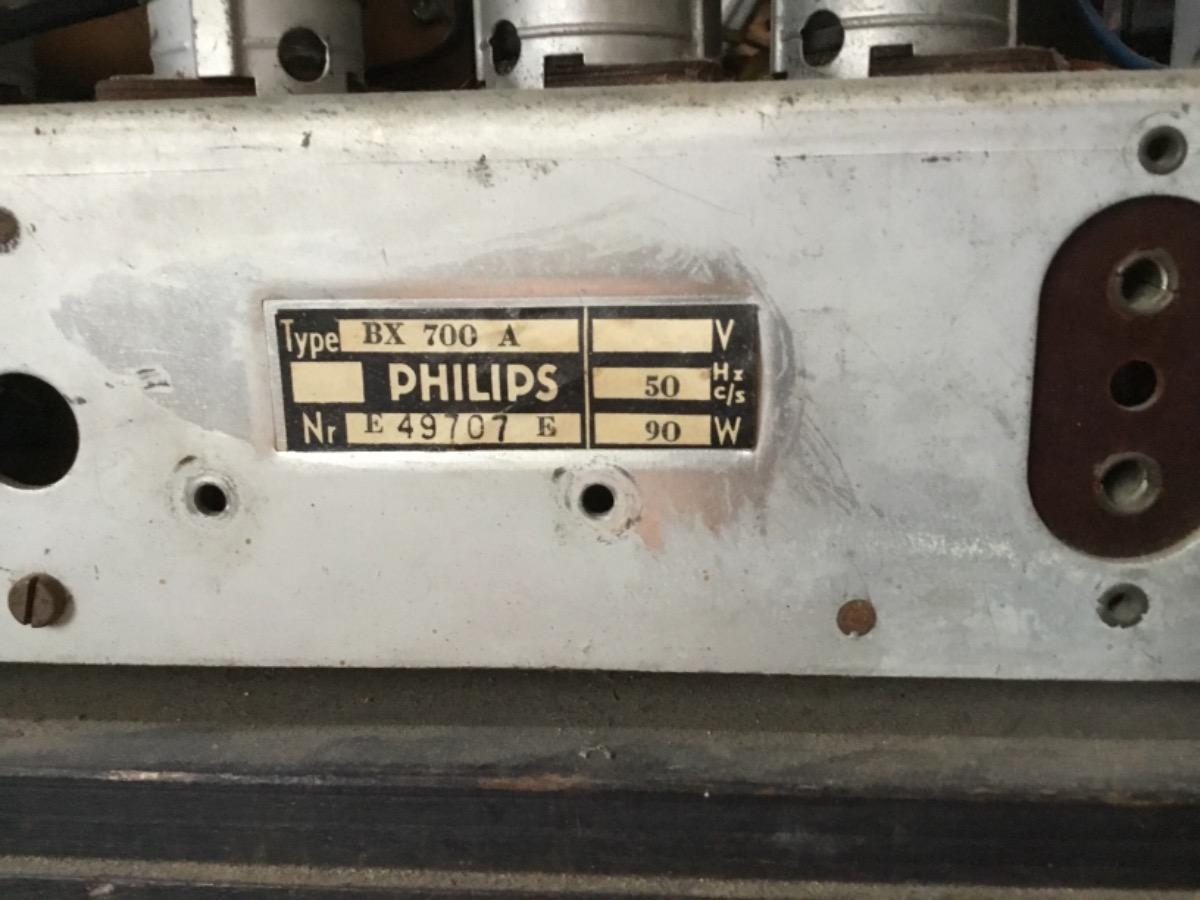

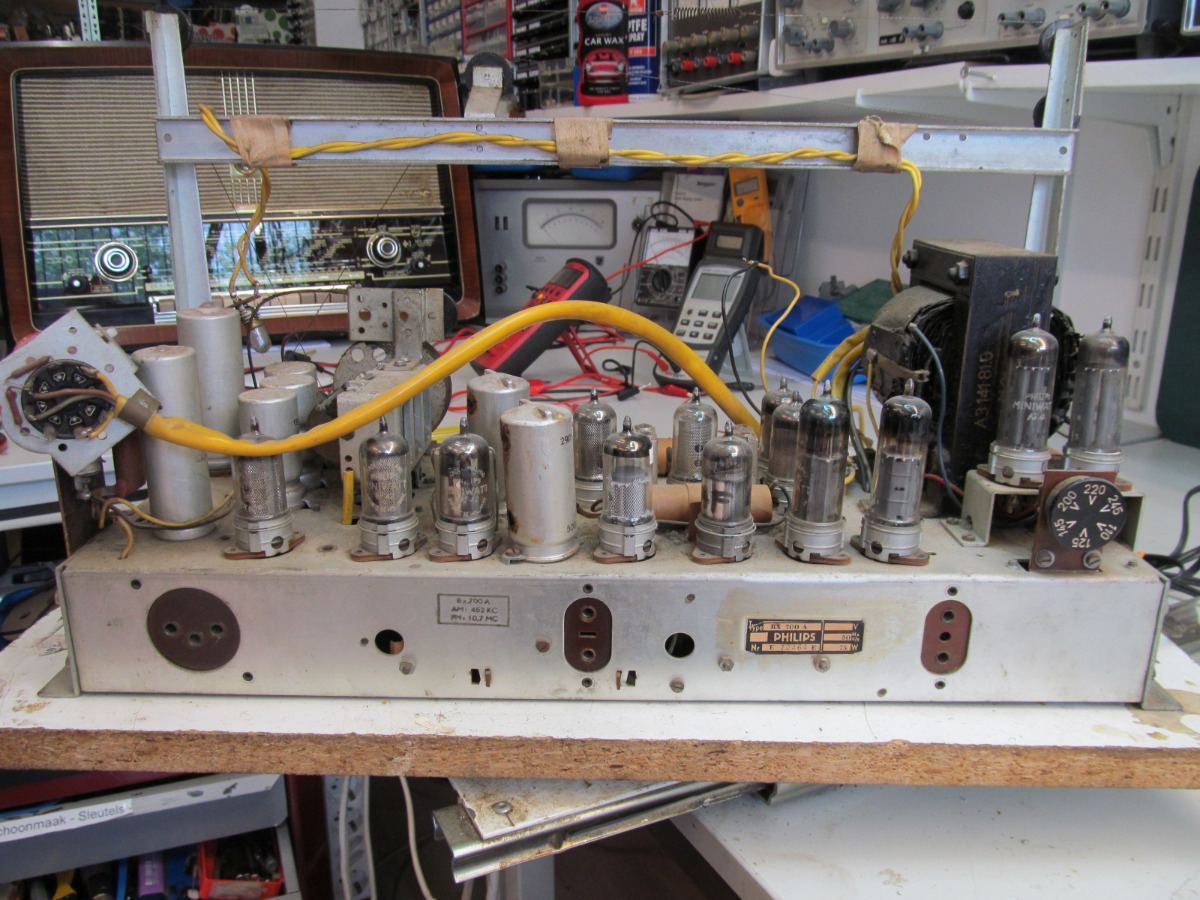

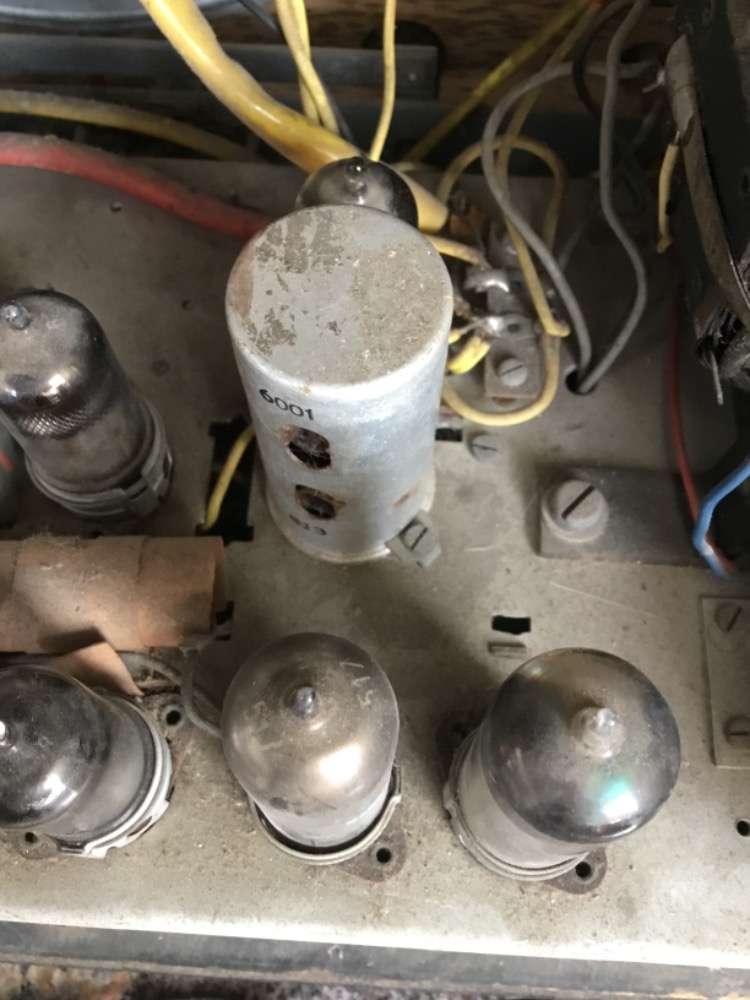

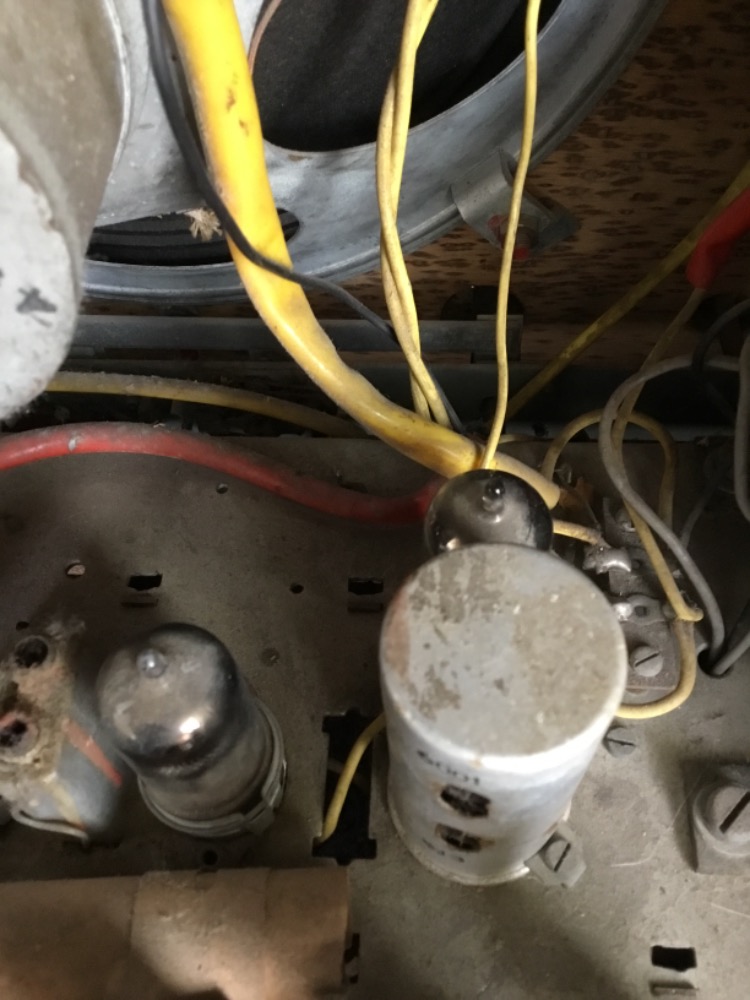

Buiten dat er een aantal buizen missen is mij opgevallen dat het schema 2 x EB41 bevat en mijn chassis maar 1 x EB41 bevat. In de plaats zit er een alu spoelbushouder met opdruk 6001 en onderaan een H, M of U 13.
Ik kan dit nergens terug vinden. Is dit een aanpassing geweest of was de dubbele EB41 een aanpassing.
Is er iemand die opheldering en eventueel een schema kan brengen?




Vriendelijke groeten

François
