Philips BX700A: eerste vragen.

Meer

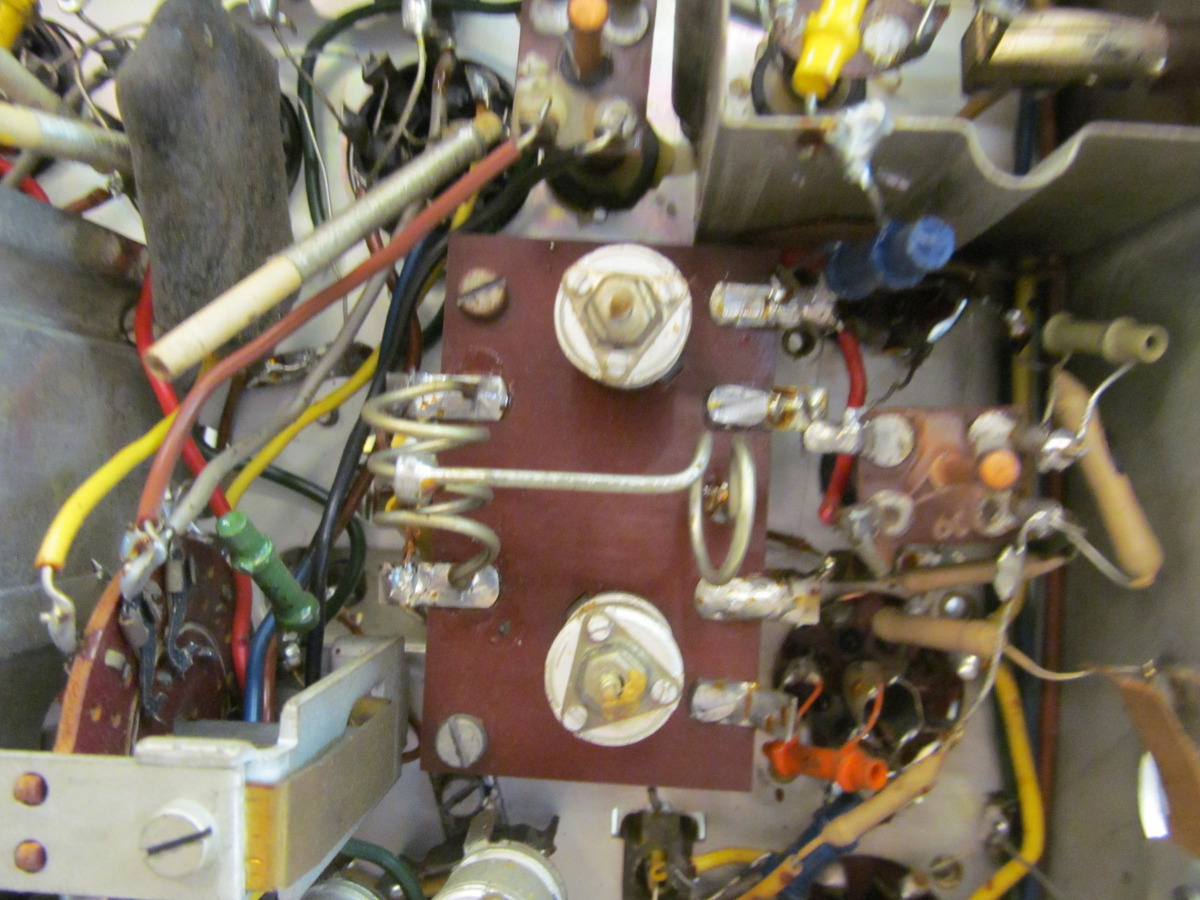

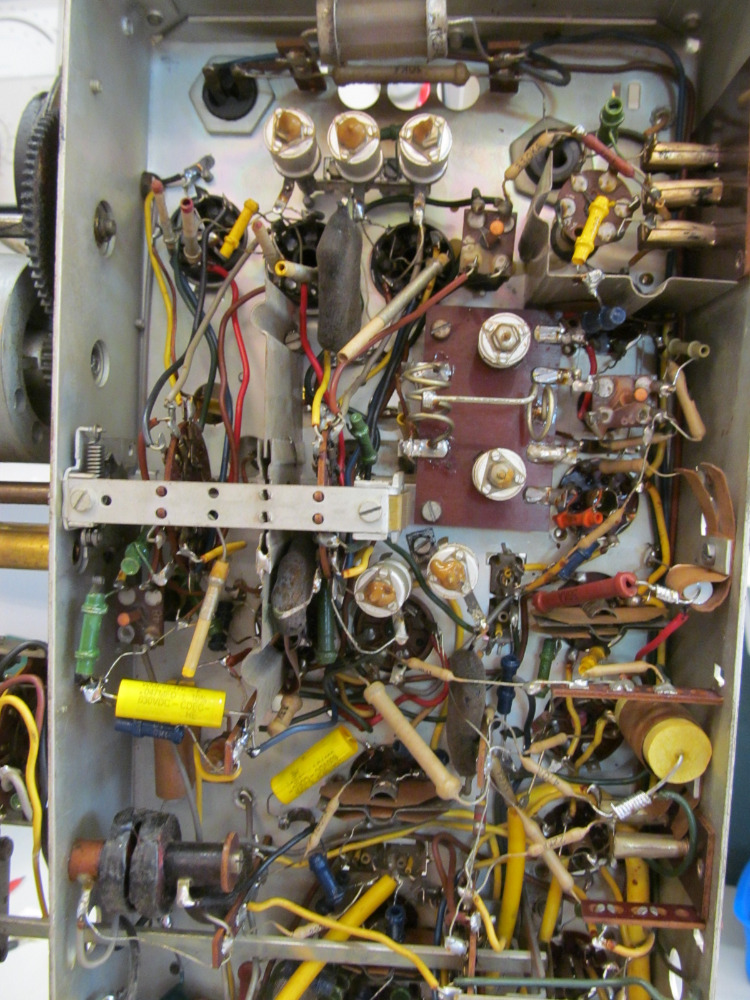

11 mei 2021 21:01 #90482 door admin
Beantwoord door admin in topic Philips BX700a: eerste vragen.

Henk van 't Kruis
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
11 mei 2021 15:18 #90480 door Ben
Beantwoord door Ben in topic Philips BX700a: eerste vragen.
Dat groene draadje lijkt een afregeldraadje voor FM, waarschijnlijk voor het "in de band brengen".
Groet, Ben
Tussen positief en negatief zit soms een donderklap.
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
11 mei 2021 14:27 #90479 door Francois129
Beantwoord door Francois129 in topic Philips BX700a: eerste vragen.
Hallo,

Deze foto’s wil ik jullie niet onthouden.
Voor ik aan het afstellen begin heb ik eerst alle spanningen nagelopen. Hier en daar klopte er iets niet.
Een aantal verlopen weerstanden en buiscondensatoren die ervoor zorgde dat de spanningen te laag waren.
Uiteindelijk kon ik of FM zenders ontvangen met een grote vervorming.
Nog eens alles overlopen en warempel aan de voorlaatste EF42 was “iets” weggeknipt aan de aansluiting van het keerrooster. Op het schema moet dit duidelijk aan de kathode cq massa liggen.
Ik heb deze verbinding hersteld en weg was de vervorming.

Een tweede vraag die ik me stel is het groene draadje dat op de foto recht naar beneden loopt en van een massasoldeerpunt komt. Wat is hiervan de bedoeling?

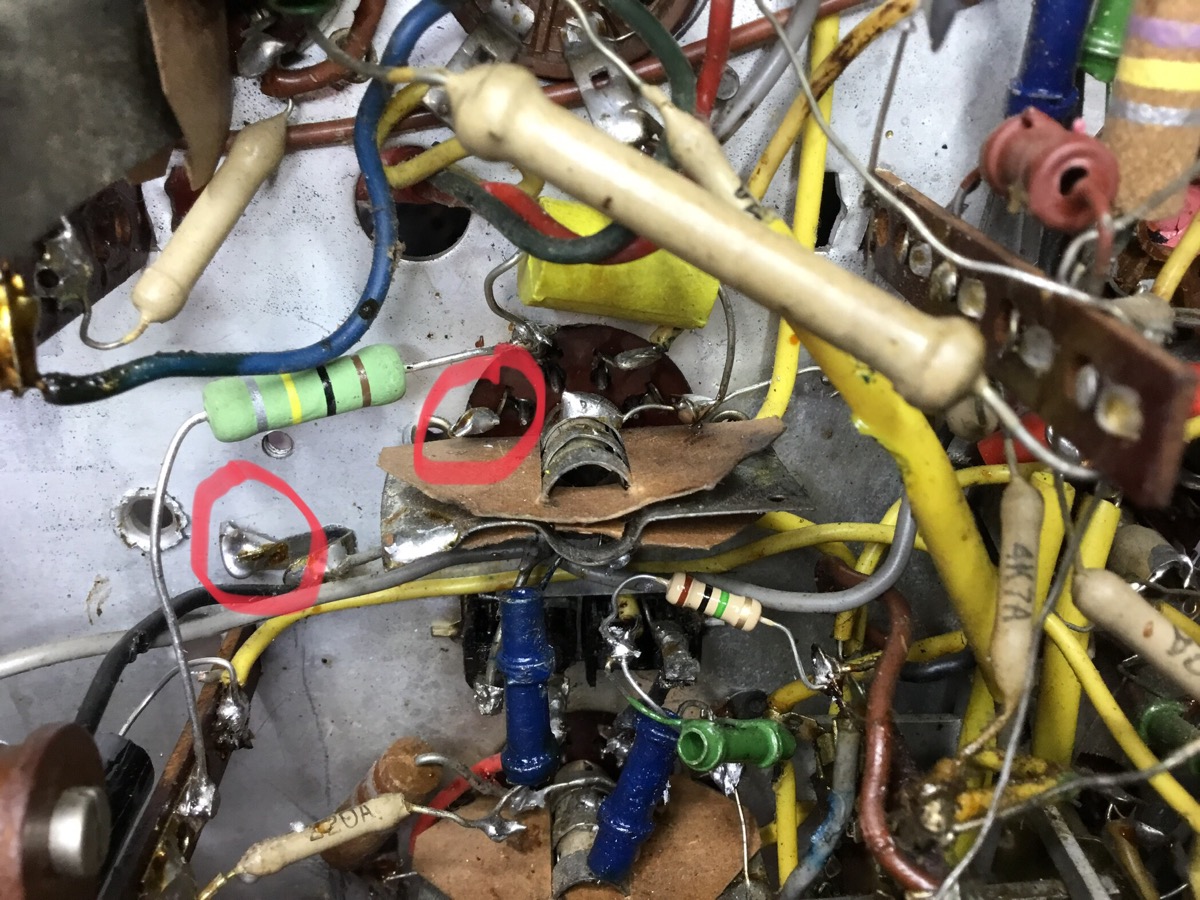

de ontbrekende verbinding

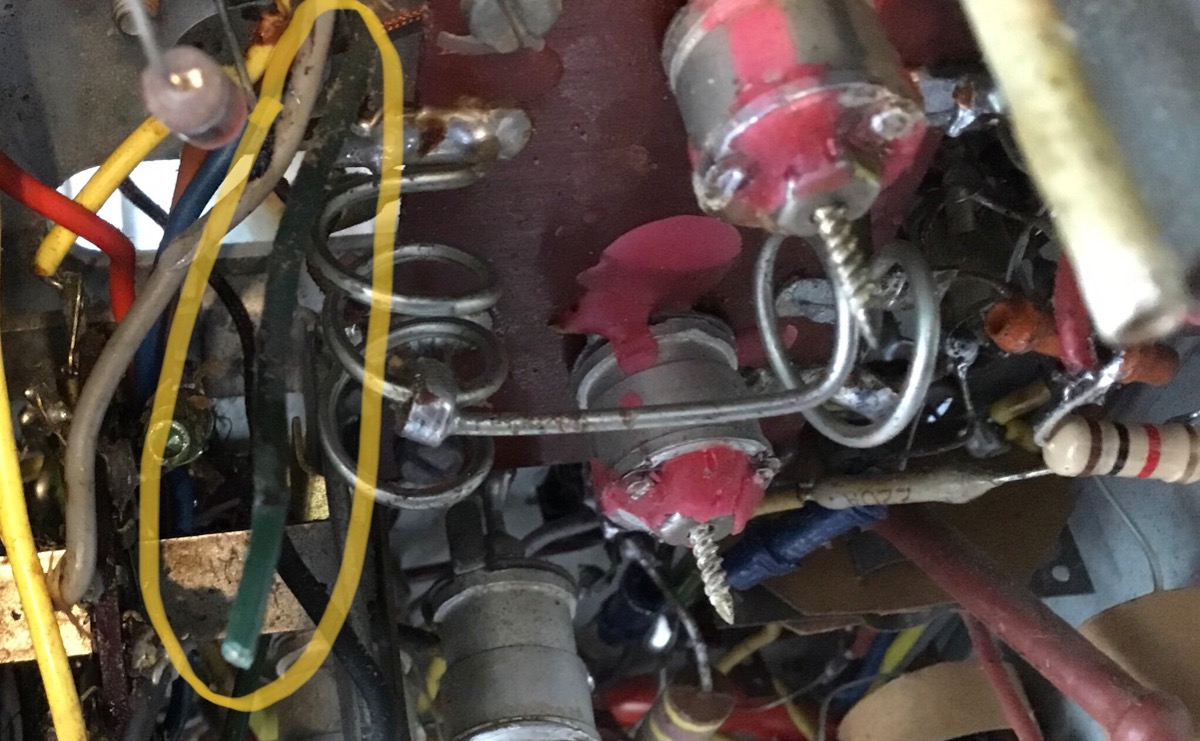

Het groene draadje

MVG

François

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
10 mei 2021 11:53 #90470 door Francois129
Beantwoord door Francois129 in topic Philips BX700a: eerste vragen.
Bert,

Nogmaals bedankt voor de C’tjes. Ze zijn zojuist toegekomen.
Deze namiddag ga ik ze in de radio monteren.

MVG

François
De volgende gebruiker (s) zei dank u: Bert Kn

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
08 mei 2021 18:18 #90445 door Francois129
Beantwoord door Francois129 in topic Philips BX700a: eerste vragen.
De voortgang:

Fm werkend gekregen maar de vorige “reparateur” heeft zowat overal aan de toltrimmers gedraaid. Omdat er overal een waslaagje op zit heb ik ze terug in die richting gedraaid. Er waren een aantal soldeerpunten niet meer in orde en 1 (oude) EF42 gaf geen goed contact in de buisvoet.
Terug alles afregelen is de boodschap!

François

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
06 mei 2021 21:14 - 06 mei 2021 21:28 #90436 door Bert Kn
Beantwoord door Bert Kn in topic Philips BX700a: eerste vragen.
François,
Ze zijn afgelopen middag op de post gegaan.

Mvg.
Bert
Laatst bewerkt 06 mei 2021 21:28 door Bert Kn.
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
