Freiburg 14 vraag en even meedenken

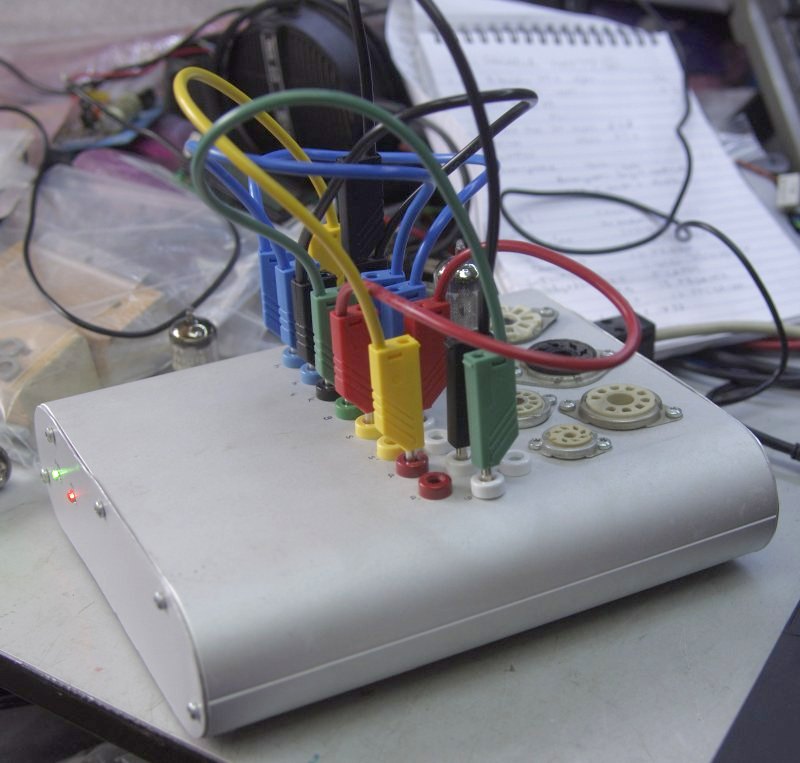

Ter illustratie nog effe het "oneigenlijk" gebruik van de uTracer. Nota bene: anode en schermroosteraansluitingen verwisseld (rooie en gele snoertjes):

Nee, want dat vind ik niet nodig en is hier ook helemaal niet relevant. De EF86'en in de Freiburg zijn direct geaard aan hun kathode. Ik wilde gewoon weleens weten waarom de Freiburg rare resultaten geeft. Ik ben er nog niet helemaal uit maar het is wel een stuk duidelijker geworden door deze experimenten. Overigens maakt het voor het functioneren voor de radio geen fluit uit, zoals Peter hierboven ook al aangaf.

Tjerk
Ik ga ermee akkoord, maar de heren techneuten moesten soms de productieprijs drukken met het gevolg van een dwaze schema !
iedereen die een Philips B6X ...B5X... heeft gerestaureerd, zal bijna altijd de katodeweerstand op de twee EL84 vervangen door twee weerstanden: één kathode weerstand per elkeEL84.
Tjerk, doe jij dat dan niet?
groeten
albert v v

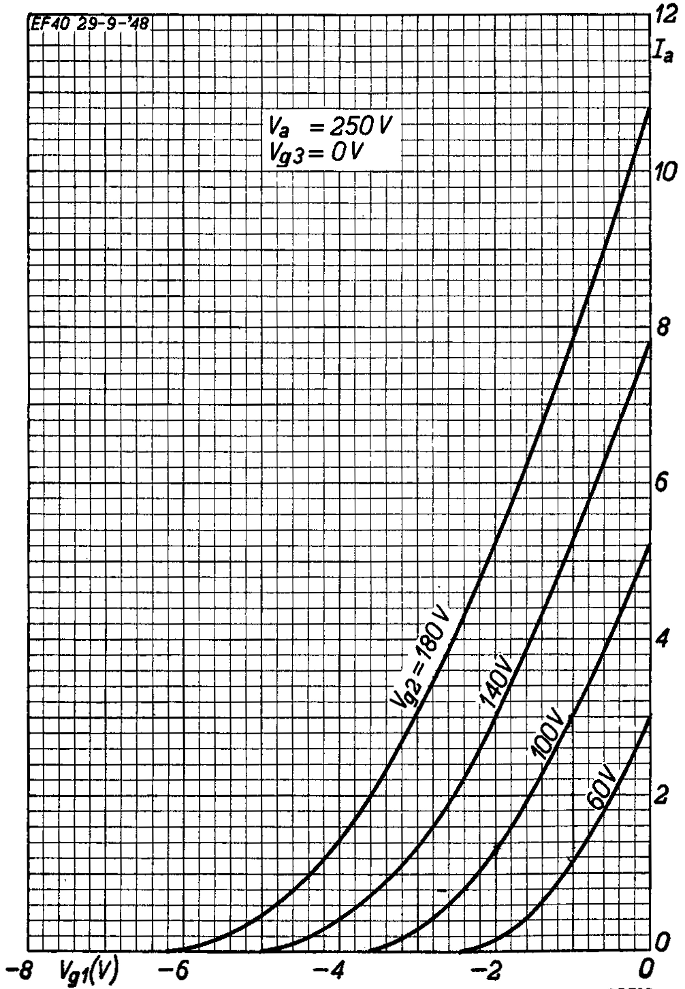

Ik vind het altijd een beetje lastig om het percentage van een buis op te geven omdat ik niet weet hoe die wordt bepaald. Meestal neem ik dan maar I(a) bij V(g1)=0 V en V(a) een of andere nominale (meestal maximale) waarde. Ingeval EF86 is 100 % dan I(a)=10.8 mA bij V(g1)=0 V, V(g2)=180 V en V(a)= 250 V. Zie de datasheet:


Dan worden DUTs PH1, PH2 en PH3 respectievelijk 40, 107 en 92 %:






Ik moet zeggen dat de invloed van het percentage van de buis minder is dan ik in eerste instantie dacht. Dat komt doordat het werkpunt in de Freiburg nogal verschilt. Hier is I(a) slechts (190-110)/220k= 0.36 mA. Het punt voor I(a) bij V(g1)= -1.5 V en V(g2)= 60 V verandert bijna niet bij de drie DUTs.

Moest nog een truc uithalen met de software voor uTracer omdat die niet V(g2) wil steppen, alleen V(a). Door anode en schermrooster te verwisselen kon dat dan weer wel. Moest wel de plaatjes aanpassen...

Welnu. Ik heb drie EF86's in mijn bakje. Valt een beetje tegen. Het aarden van g3 scheelt een paar volt. Dit is het resultaat:
Onbelast is V(g2) 78 V, met een buis erin fors lager dan de doc (68 V). Eigenlijk moet ik nu echt uTracer gaan opstellen maar dat is nogal een gedoetje...

Nog een fijne tip voor eenieder die er wat aan heeft: met de Free BBCode Table Generator Tool is het tabelletje razendsnel gemaakt.

Ik heb effe snel een test jig in elkaar geflanst. -1.4 V via spanningsdeler en 1M van de gloeidraad en V(b) uit een andere voeding op 190 V ingesteld. Zowel op de spanningsdeler als op g1 is de spanning -1.4 V. V(g2) is 56 V (zou 65 V moeten zijn) en V(a) is 99 V (zou 110 V moeten zijn). Dus geen 87 V. Ik weet niet hoe goed mijn Philips EF86 is, daarvoor zou ik hem door de uTracer moeten halen. Ik zou nog wel een andere EF86 kunnen proberen. Overigens zou de roosterweerstand R417 2.2M moeten zijn, heb verkeerd in het schema gekeken. De andere weerstand (R416) doet niet mee want is van het mute circuit. Waarom V(g2) zo laag is snap ik niet maar ik denk dat de uTracer uitsluitsel gaat geven morgen. Als ik zin heb...

Oh wacht, moet ook nog wel g3 aarden!
