Revisie BX 233 U - 22

Wees aub erg voorzichtig met een U toestel, er staat netspanning op het chassis.
Ook met een scheidingstrafo kun je daarvan een flinke tik krijgen.
Mijn advies, NOOIT met twee handen aan een werkende radio komen en zeker geen U'tje.
Groet, Ben

Johan,

Van waar komt de afgeschermde draad aan de tweede buis (UL41?).
Op welke pin van de buis komt deze toe?
Als het op pin 2 van de UL41 is dan loopt deze naar C57 en C57 loopt naar het middelste contact van de potmeter. Als je aan pin 2 komt met een schroevendraaier of met een signaalgever moet je iets horen uit de luidspreker.

Wat is de waarde van C57? Is deze nog ok?
Een signaal kan je ook aan pin 2 leggen via een zelfde “koppel” C moest C57 lek zijn.

François

Het schema in de NVHR bib is volgens mij het juiste. Weet niet waar jij je schema vandaan hebt.



Zo te horen heb je i.d.d het verkeerde schema.
Zo lastig is het allemaal niet:
De radio is al gemaakt in de fabriek . Zoals het zit hoort het ook te zitten.
Waarom zou je dan opeens dingen moeten gaan omleggen ? Dan zouden alle alarmbellen eigenlijk al bij je moeten gaan rinkelen dat je schema niet voor dit type bedoeld is .
Ik zie nog een aantal (WIMA) c'tjes die berucht zijn omdat die na al die jaren nu eigenlijk allemaal wel  zo lek als een mandje zijn of nog erger...Ik ben nog nooit een goede Wima van dit model tegengekomen
Lijkt mij het beste dat je eens met je toestel naar iemand toegaat die ruime ervaring heeft met het repareren en goede documentatie heeft. Kan je veel van leren ,vooral wat je niet moet doen
Zo zijn we denk ik allemaal begonnen...ik in elk geval wel

Jee, een ballast condensator? Nog nooit van gehoord! Gewoon in serie zetten ipv de weerstanden? Wat een fantastisch forum is dit toch, élke keer leer ik hier bij. Thanks Ben!

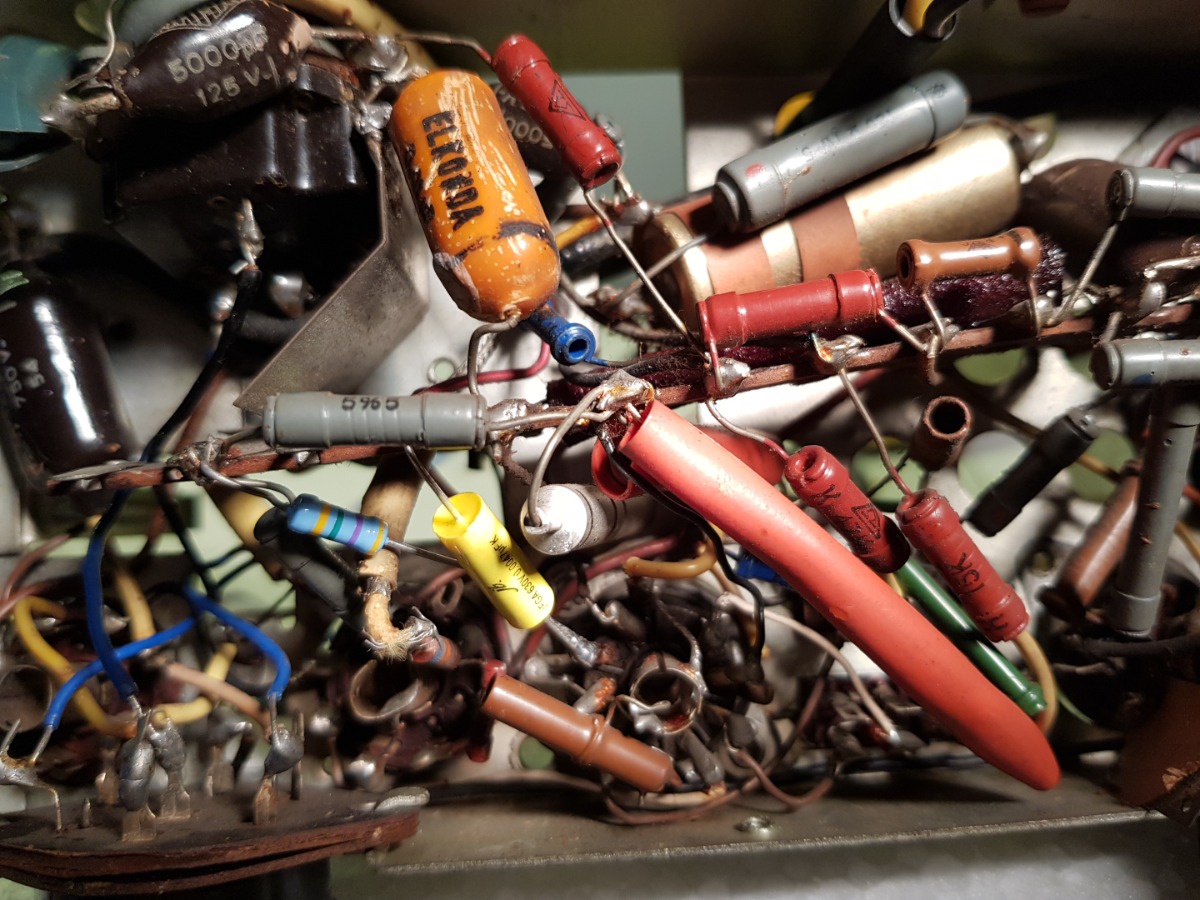

Door de aanmoedigingen ben ik weer aan dit mooie radiootje begonnen, maar het duurt niet lang vooraleer de moed me weer in de schoenen zinkt. (@ hen die deze radio bezitten:) je zou denken dat ik het verkeerde schema vastheb. Ik ben eerst begonnen bij de UABC80. Op pin 8 zit C57 en R31. C57 was fysiek kapot, dus heb ik 'm vervangen. R31 moet volgens schema 4,7M zijn... maar in de radio is dat 1M. Alvast vervangen door een 4,7M (dat zijn dus de 2 nieuwe onderdelen op de foto) en dan verder. Wat blijkt: C57 moet naar de potmeter volgens het schema, maar dat doet hij niet! Er zit een draadje aan dat naar de keuzeschakelaar gaat! Jezus, hoe kan ik nou aan een radio werken als het schema niet overeenkomt? Als hier mensen zijn die deze radio bezitten, kunnen die dat eens nakijken aub? Het gloeidraad circuit heb ik al laten werken, maar op het hele toestel durf ik  nog geen spanning zetten, daarvoor ziet ie er te slecht uit. Zie foto, en vergelijk eens met de foto op pagina 1...
Alvast bedankt voor alle hulp.
johan


Heb je voor die "rampen voeding" wel eens gezocht naar een ballast schakeling?
Zie ook nfor.nl/index.php?mode=thread&id=260673
Dit is door mij in een 208U toegepast, inclusief een zekering en werkt perfect.
In de BX233U heb je 2uF 630V nodig (2x 1uF par.), ben je gelijk van R3 en die NTC's af.
Alleen R2 blijft 160 ohm.
Groet, Ben
