Functie van print

Ja, als ik weer eens de kolder in de kop krijg ga ik daarmee door. Ik mis veel teveel IF gain, zelfs vier buizen zal nog te krap zijn. Drie stuks is dat zeker...

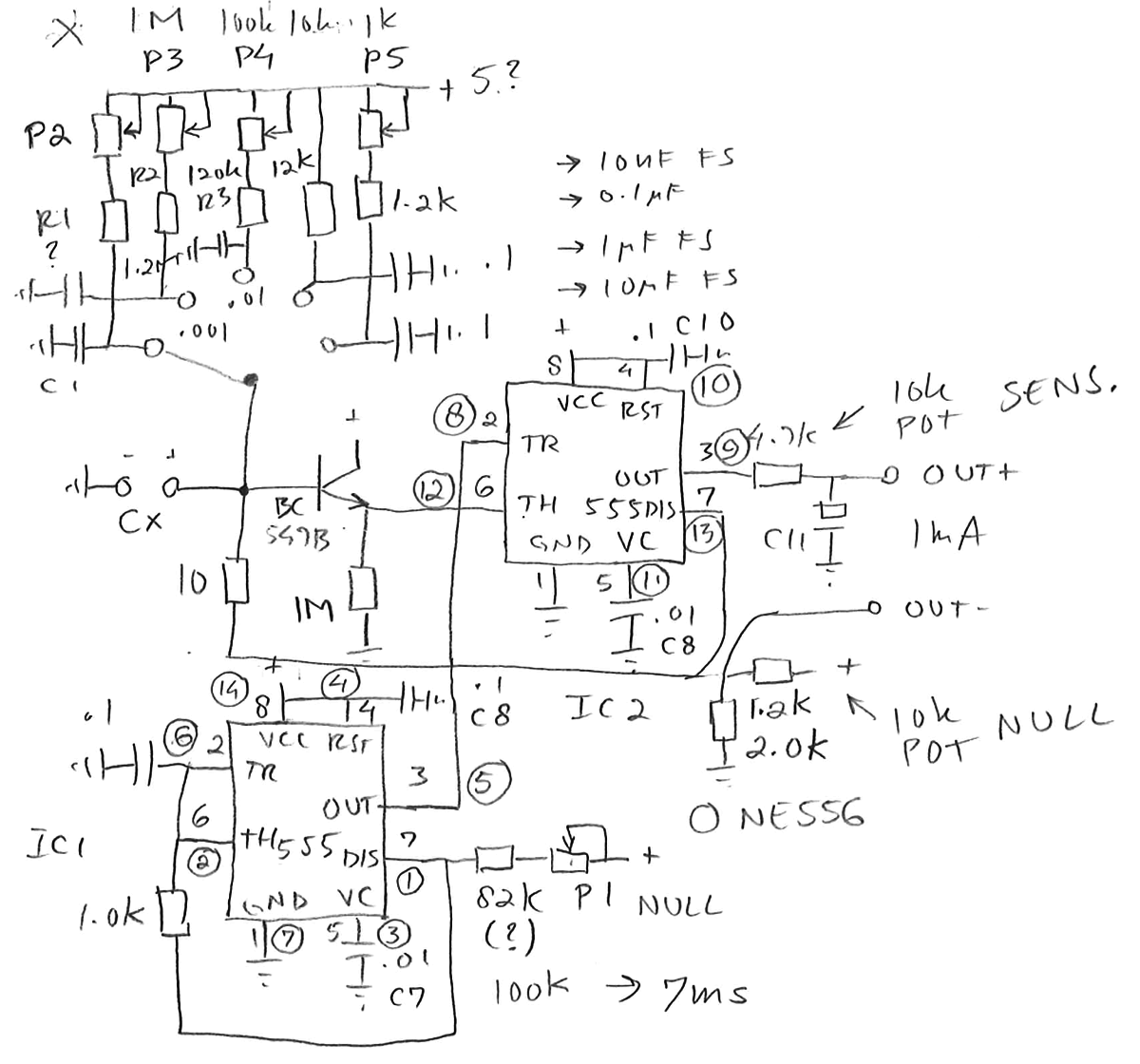

Intussen de 556 meter nog effe doorgerekend. Ik heb een vierstandenschakelaar, daarmee krijg ik bereiken van 10 nF tot 10 uF full scale. Heb dan twee potmeters nodig om de meter te nullen en in te stellen op gevoeligheid. Zit nog een fout in m'n schema: de spanningsdeler naar OUT- zit NIET aan DIS van de tweede 555.

Vanavond effe in elkaar flansen:

Ik zie je project en ook de FM tuner, dit zie ik graag!

Niet gemakkelijk om een heel goed werkende tuner te bouwen.
Heb zelf in het verleden diverse tuners (na) gebouwd, alles werkte wel maar niet bevredigend.
Zelfs eentje met 4 MF buizen!

En 40 jaar geleden uit Elektuur de Variometer FM tuner gebouwd, ding was bijzonder instabiel maar klonk wel erg goed!
De MF werd teruggebracht mbv konverter naar 455kHz en dan mbv PLL schakeling versterkt en detecteerd.

Uit frustratie een jaar later de Philips NL1320 bouwdoos gekocht, uitstekend ding was het!

Daarna nog wat buizen FM tuners gebouwd oa die met 4 MF buizen.

Groet Frank

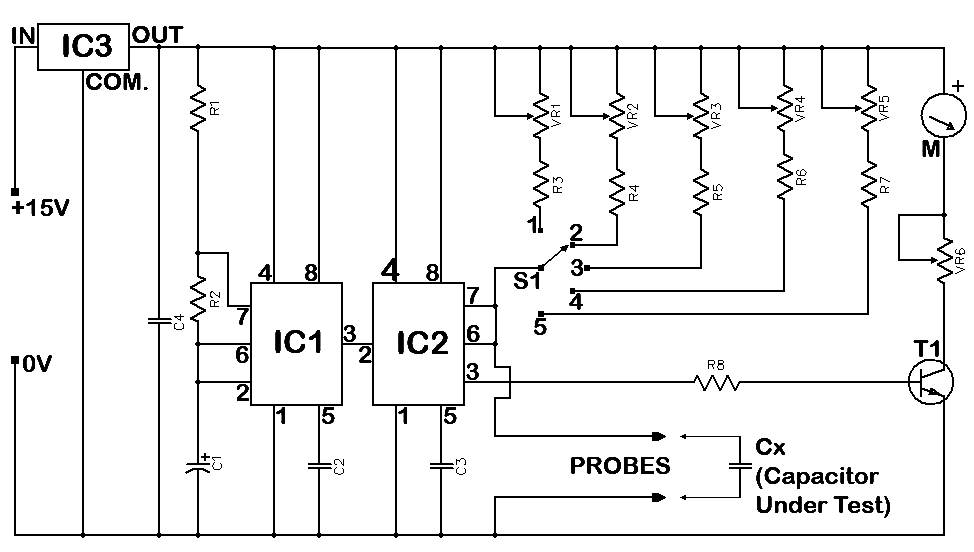

Omdat de OP de waardes niet had opgeschreven een andere versie opgezocht:


Lijssie met waarden:
PARTS LIST
R1 12kΩ
R2 1.5kΩ
R3 820Ω
R4 8.2kΩ
R5 82kΩ
R6 820kΩ
R7 8.2MΩ
R8 10kΩ
VR1 1kΩ
VR2 10kΩ
VR3 100kΩ
VR4 1MΩ
VR5 1MΩ
VR6 100kΩ
C1 1µF 16V
C2 0.1µF
C3 0.1µF
C4 0.1µF
T1 BC107 OR BC108A
IC1 NE555
IC2 NE555
IC3 7812 Regulator IC
M 1mA f.s.d. Ammeter
S1 5way Switch

Het enige wat wel anders is zijn de nulwaarden. De Radio Shackversie heeft nog extra capaciteit. Ga ik vooralsnog weglaten. Eerst maar eens kijken hoe dit ding zich gedraagt. Met een NE556. Metercircuit is ook anders. Enfin, ik zie wel.

Heb overigens ook wel meetinstrumenten wel met behulp van de junkbox gebouwd, zoals m'n FM IF wobbulator.

Het is een logisch antwoord als je iets niet kan of wil fixen.
Indien ik in deze situatie ben kocht ik ook een metertje, de een een Chinees, de andere een prof apparaat desnoods 2e hands.
En verbijt mijn tijd dan tzt op het printje waarom het niet werkte.

Jij hebt toch ook allerhande hulpmiddelen die niet gebouwd zijn met spullen uit de junkbox?
En niet de minste ook!

Ik lees het wel als je cap. Metertje zover is.

Groet Frank

Franc schreef : Een nieuwe kopen is overigens wel te begrijpen

Daar ben ik het niet mee eens. Ik vind het vooral lui. Je leert he-le-maal niks van zo'n Chinees testertje. Als je zo gaat beginnen kan je projecten als Marc's 938A ook wel in de vullis kieperen. Immers, er zijn in de winkel prima radio's te krijgen. Daar gáát het toch helemaal niet om! Sterker, op dit moment heb ik zin om in m'n junkbox te duiken en er eentje te bouwen. Naar mijn uitgetekende schema...

Jazeker,

Je hebt de fout nauwelijks gevonden en einde oefening!
Ik zou ook doorgaan tot de oorzaak bekend is.

Heb zelf nog een Philips draaitafel staan die niet draait.
Alleen een klein start stootje.
Motortje werkt verder wel op een batterij.
Diverse torren gemeten, allen goed.
Voedingsdeel is ook in orde.
Blijft er over wat elko's, dioden en twee op ampjes NE532.

Ben het apparaat op dit moment ook beu, staat verrekes in de weg!
Maar zodra ik de op armpjes heb gaat de bout er weer aan, dat is zeker!

Is zeer zeker de ingestoken tijd niet waard maar wat kan de oorzaak zijn?

Dat wil ik toch weten.

Daarom jammer dat je je cap metertje niet aan de gang hebt.
Een nieuwe kopen is overigens wel te begrijpen.

Groet Frank
