Uitdaging? Nieuwsgierig waarom geen resultaat? De Chinese meters werken vast prima maar wat is de lol daarvan? Ik bedoel, ik heb een peperdure Wayne Kerr component analyzer. Het is dat ik veel andere projecten heb anders had ik het ding wel nagebouwd. Heb nota bene NE556'en in m'n bakje liggen, de dubbele NE555. Dat vraagt er gewoon om. Zo heb ik ooit een zelfbouw toonfiets uit de container op m'n werk gedumpster-dived. Ding is een prul maar ik heb me er wel een avond kostelijk mee vermaakt.

Ja waar ben je mee bezig het is 3x niks
een goede meter kost niet zo veel
en je bent gelijk klaar goed besluit gewoon
huub

Ik heb dat ding eens geprobeerd, veel leven zit er niet in.
ik meet op enkele standen 3.83 V, het maakt niet uit welke waarde van elco er aan hangt.
Bij de ander standen zakt de spanning langzaam naar 0.
De vuilbak ingegooid , meteen een nieuwe meter aangeschaft.

zo

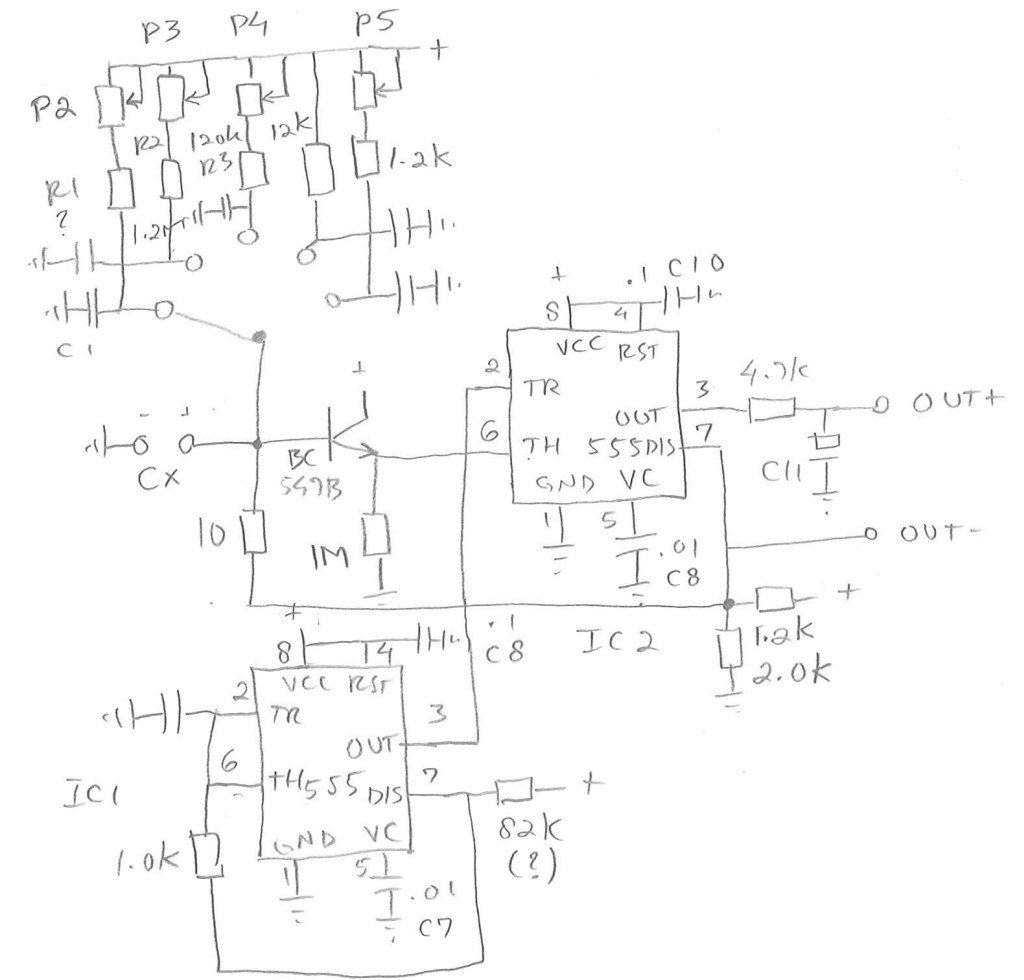

Nou, kreeg de kolder in de kop en heb effe snel kladje gemaakt:


Ding is simpel: elke weetikveel, 10 ms ofzo geeft IC1 een trigger naar IC2. Die ontlaadt Cx met de parallelcapaciteit. Via de potmeter en weerstand laden die weer op. Al die tijd staat er een hoog signaal op OUT van IC2 dat daarna weer laag wordt. De spanningsdeler geeft een offset waardoor C1 etc wordt gecompenseerd. Als IC1 weer een trigger genereert begint het verhaal weer van voor af aan.

De onbekende referenties en waarden moeten van de print zelf worden gehaald door de TS (topic starter).

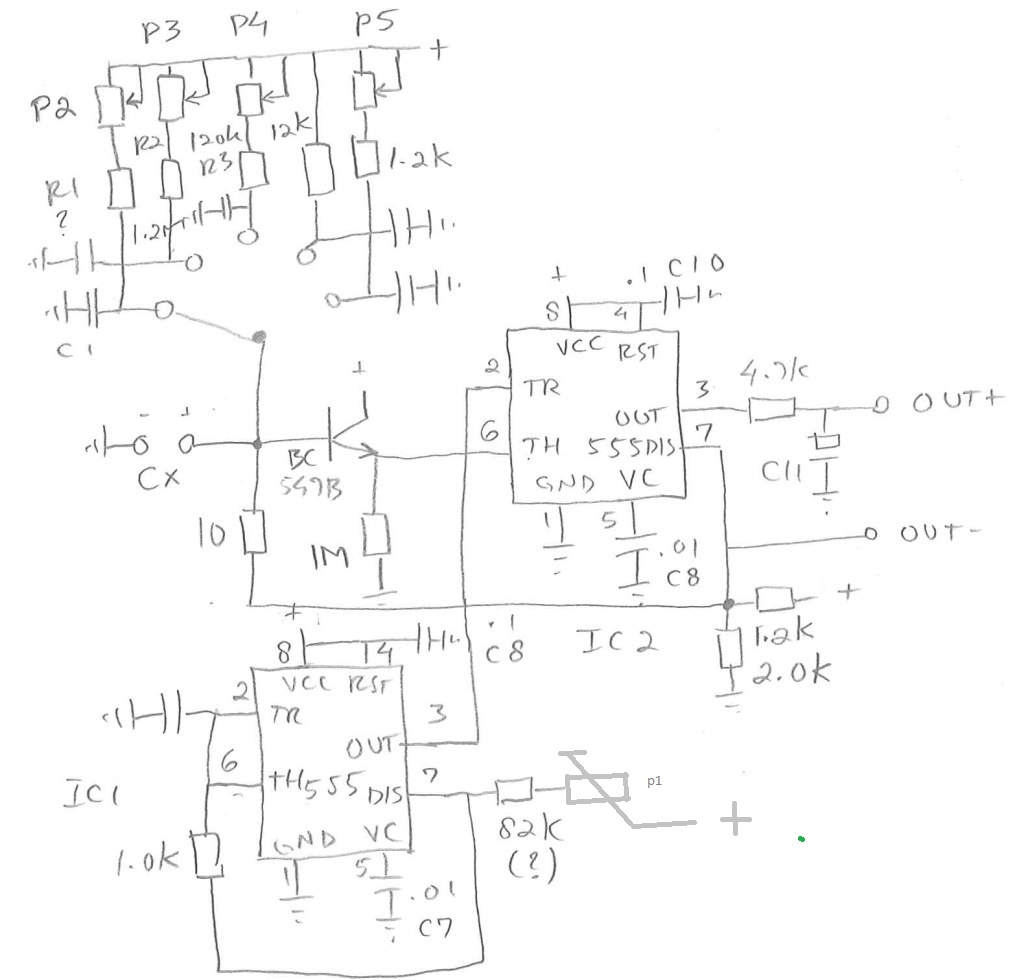

Edit: zie dat ik P1 naar pin#7 van IC1 ben vergeten.

Ik ga morgens eens zien om te testen.
