Functie van print

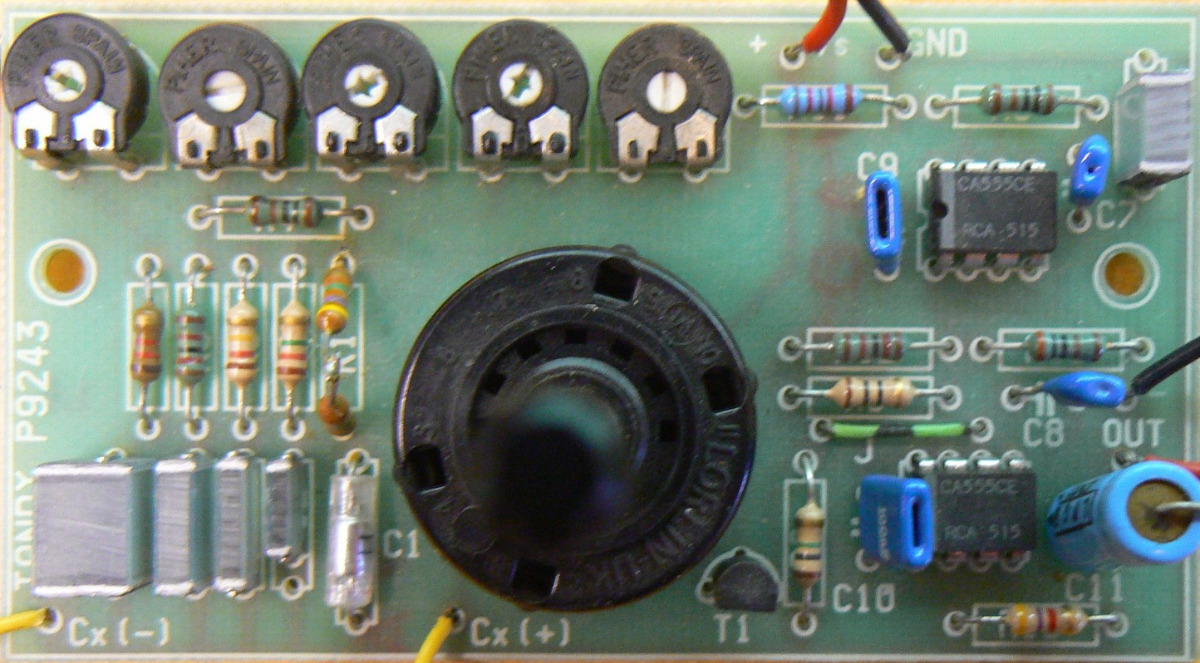

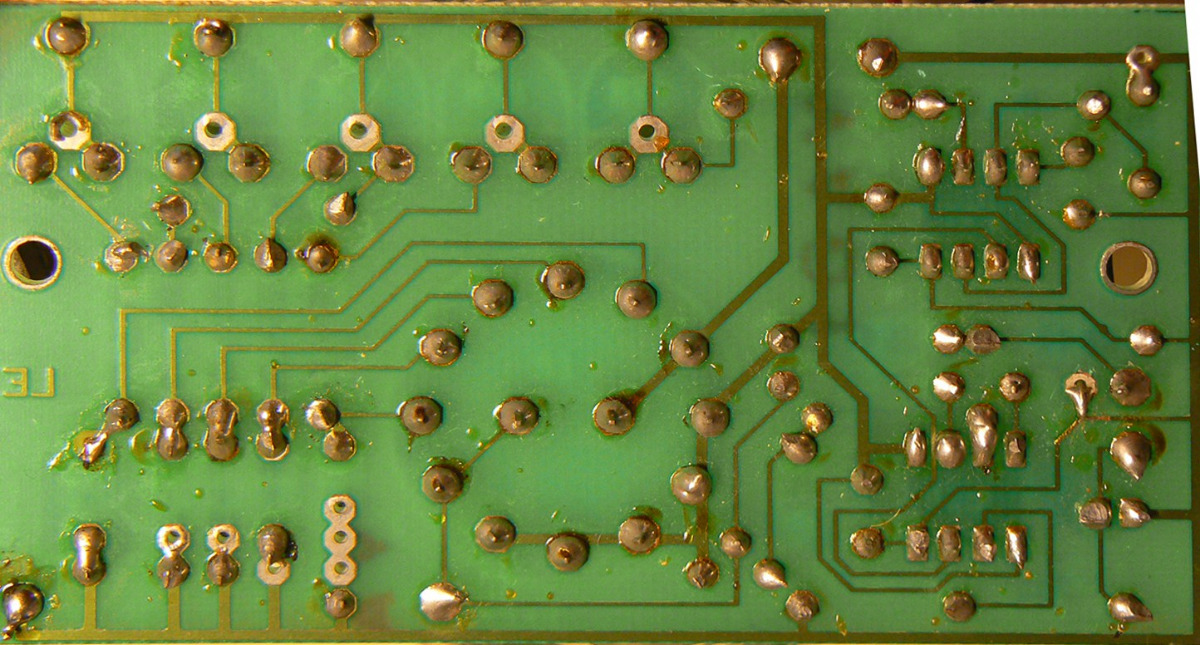

Ik heb nu effe geen zin maar als iemand de kolder in de kop krijgt en het schema gaat uittekenen hieronder de rechtgetrokken foto's. De onderkant geflipt zodat je makkelijk tussen top en bottom kan switchen:

@Winand,
op 6 standen blokkeren en je kan hem ook uitzetten
(De VS+ wordt dan uitgeschakeld )

Het schema is iets anders.
Op deze print zit een weerstand en condensator in serie met de instelpotmeters.
De schakelaar heeft zo te zien twee moederkontakten.
Op de schakelaar hoort volgens mij een ring met een pennetje dat in een van de gaatjes komt.
Zodanig dat je 5 standen over houd.
Je schakelt dan een van de 5 weerstanden en condensators met de instel potmeter.
Zet er maar eens spanning op met een bekende condensator en een universeel meter.
In een kastje met een 9 volt batterij zal hij jaren doen.
De standen schakelaar schakelt volgens mij een factor 10 aan de weerstanden te zien.

gr Winand

Dat schema lijkt er op , hier heeft de draaischakelaar 12 standen
het zal inderdaad een capaciteit meter zijn.
in geval het met mijn printje niet mocht lukken, dit is na te bouwen.

bijgevoegd foto van achterkant.

Die Fransozen hebben dat niet: "Il n'y a aucun produit correspondant à vos critères de recherche." De meeste kits die ze nu voeren zijn van Velleman.

Het lijkt vrij triviaal om het printje te reverse engineeren, het is een supersimpel ding. Kennelijk stuurt de ene 555 een bekend signaal naar de tweede 555 die C(x) meet. Het verschil levert dan een spanning op ofzo. Plaats eens een foto van de achterkant dan wil ik wel een poging doen.

Oh, wacht...

Hallo Patrick

Het kan inderdaad een capaciteit meter zijn.
Je kunt voorzichtig met een regelbare voeding met stroometer beginnen met bijvoorbeeld 5 volt.
Sluit een bekende condensator aan op de cx.
De schakelaar heeft waarschijnlijk 5 standen, dus 5 meet bereiken.
De 5 potmeters zijn om elk bereik te kalibreren.
Op de out sluit je dan een voltmeter aan.
Waarschijnlijk meet je dan bijvoorbeeld 100 mv bij een condensator van bijvoorbeeld 100 Uf.
Het kan zijn dat 5 volt te laag is.
Verhoog dan de spanning langzaam maar houd de stroommeter van je voeding in de gaten en let op dat de 555 ic
niet te warm worden.
Ik verwacht dat de hele schakeling niet meer dan ca 100ma nodig heeft bij 5 of 9 volt
De 555 zijn twee timer IC's.
Een leuke aanvulling op je meetinstrument verzameling.

gr. Winand
