Philips B6X12A Probleem met voeding

Hallo bekende Ben,

Ja stom en ik maar zoeken

Bedankt. Ik kon de bedradingstekening niet downloaden, alleen het schema. Nu wordt het een stuk makkelijker, want alleen met het schema is het een puzzel. Ik ga mijn fout herstellen en laat het weten.

Foutje is zo gemaakt.

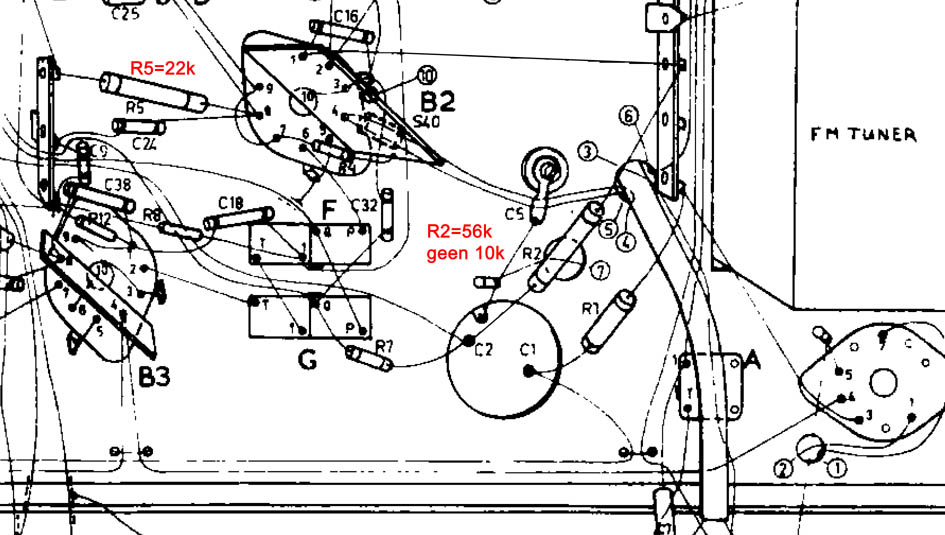

Je bent ook echt een flipper, gebruik nu eens het schema en de bedradingstekening.
Daar zul je zien dat R5 22k is, meet je ook 22kilo ohm?.
Dan R2 die is 56k en daar heb je nu 10k ingezet omdat de oude defecte daar op leek.
Dus opletten wat je doet en goed op beide tekeningen kijken, zie bijlage.

Vervang die 10k eerst maar eens in 56k 2W en als er dan geen geluid is gaan we verder meten.
Succes en groet, Ben

Ik heb het volgende gemeten:

Bij C1: 268V
Bij C2: 238V

Dit lijkt me binnen de tolerantie.



Bij de ECH81 de weerstanden bekeken.

Ik kan vinden:

33 K ohm
1,2 M ohm
22 K ohm

De 56K Ohm kan ik niet vinden

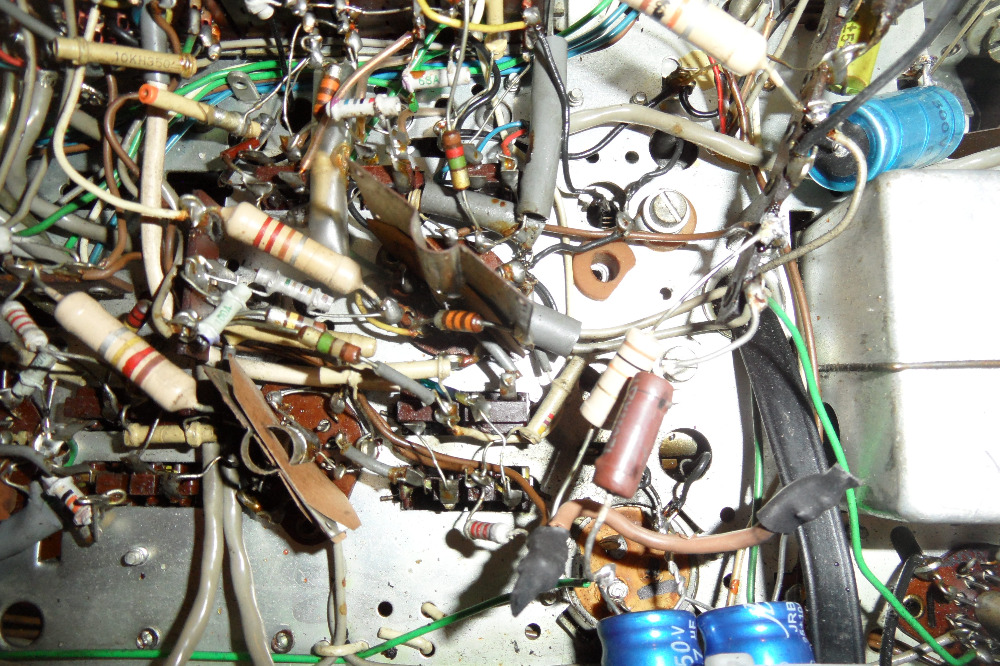

Zie bijgevoegde foto

Mijn eerste indruk is dat er in de voeding iets misgaat.
Ga eerst maar eens terug en meet +1 en daarna de +2 die via de ugt terug de schakeling ingaat.
Je hebt bij het vervangen van componenten mogelijk een aansluit foutje gemaakt.
Heb je b.v. het draadje van +1 aan +2 vast gesoldeerd of andersom?.

Tjerk heeft al eerder aangegeven.
Poot 1 van de ECH81 moet rond de 60V zijn via +2.
Poot 8 moet in 1 van de standen rond de 136V zijn en komt ook via +2.
Is de +1 en +2 wel correct dan ga je meten of de weerstanden in die lijn wel juist zijn.
B.v. is R2 wel 56k of is deze kortgesloten, probeer logisch te redeneren.
Succes en groet, Ben

Ik heb de volgende spanningen (volts) op de ECH81 kunnen meten bij warme buizen:

PIN FM AM

1. 136 - 125
2. 0,6 - 0,6
3 . 0 - 0
4 . 0 - 0
5. 0 - 0
6. 196 - 215
7. 0 - 4
8. 0,7 - 108
9. 0 - 4


Volgens mij wijkt dit totaal af van de correcte waarden.

Wat kan er mis zijn ?

Flipper schreef : Ik heb de 6 aansluitingen gemeten. Ik kan de 136V vinden, maar de 230v en 65v (bij FM) niet

Hoezo niet? Kloppen die spanningen niet of kan je die aansluitingen niet vinden? Indien het eerste, wat meet je dan? Pin #1 (schermrooster) moet 65 V zijn in stand FM en die 136 V (anode triode) is nul omdat-ie met schakelaar (3) wordt uitgezet bij FM.
