Philips B6X12A Probleem met voeding

Toch wel jammer om hem te slopen want je zat al een eind in de goede richting.
Heb zelf ook wel eens dat ik het niet meer zie zitten, zet hem dan in een hoek en pak het later weer op.
Verdiep je eens in apparaten, zoals een meetzender, een scoop en een 10,7MHz injector.
Dit zijn allemaal hulpapparaten om te lokaliseren waar het fout gaat.
Dat was dan ook de reden dat ik schreef dat je hulp moest zoeken van iemand met meer ervaring.
Ikzelf vind het vaak een uitdaging om een "hopeloos" geval weer tot leven te brengen.
Het geeft een voldaan gevoel als er weer muziek uit komt.
Volgend keer beter en neem dan gewoon meer tijd.
Groet, Ben

Ik wil iedereen bedanken voor de hulp, speciaal Ben. Ik heb nog metingen verricht bij diverse meetpunten. Velen weken te veel af en ik vermoed, zoals Ben, dat er al eens een reparateur mij voor was. Het was voor mij een goed oefenstuk en wil het daarbij laten, want het vergt te veel tijd en ik boek weinig vooruitgang. Tevens waren er ook nog optische reparaties nodig. De radio en ik zitten niet op dezelfde golflengte en is gesloopt voor reservedelen.

Hallo Ben,

Ik zie geen beweging van het afstemoog op AM en FM. Ik zie enkel een dunne onbeweeglijke groene streep.
Toetsen al vaker piano gespeeld, geen effect.
AM kan een zender vinden, maar met ruis. Dat kan komen omdat de ontvangst slecht is.

Wellicht dat dit nog een aanwijzing is.

Dat is dan in ieder geval correct aangesloten en stand 245V is prima.
Zie je beweging in het afstemoog op AM en FM?.
Heb je al "piano" gespeeld op de druktoetsen?. (het kan een slecht contact zijn)
Begrijp dat er op AM stand wel geluid is?.
Als dat zo is dan zit het probleem in de tuner, ECC85 en/of de ECH81 zelf.
Download de complete documentatie van de NVHR site en ga de aangegeven spanningen meten.
nvhrbiblio.nl/schema/Philips_B6X12A.pdf

Hopen maar dat de vorige "reparateur" niet aan de kernen heeft gedraaid.
Indien je er zo niet uitkomt is deskundige hulp nodig en zoek dan iemand in jouw buurt.
Succes en groet, Ben

Hallo Ben,

Ik had geen 56K weerstand en heb 2 samen in serie gezet. R2 Is nu perfect 56K
R1 heb ik al uit de buurt gedrukt en hangt nu alleen.
R5 is goed met 22K

Toestel op 245V gezet, omdat het hier in de buurt tegen de 240V loopt.

Nogmaals gemeten:

P1 is nu 65v op FM
P8 is nu 127v op AM ( FM was geen spanning te meten)

In de buurt, maar geen perfectie.

De FM wil dus nog geen kik geven, alleen een versterkerbrom.

Prima en zorg dan dat je die "hete" weerstand R1 een beetje uit de buurt drukt.
Op de manier waarop het nu zit stookt R1 R2 op.

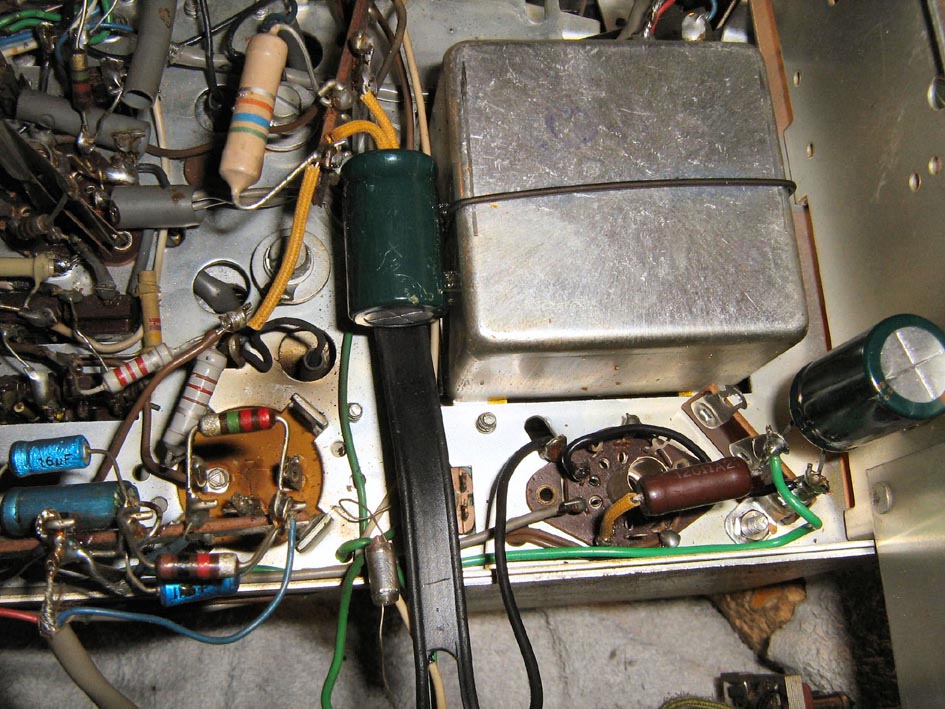

Heb nog een voorbeeld gevonden van een gelijkvormig toestel.
Hierbij is R1 op een eigen draadbrug gezet zodat je een aansluitpunt over hebt voor R2.
Dit is geen kritiek op jouw bouwwijze maar laat zien dat het ook anders kan.
Succes we horen het wel.
Groet, Ben
