Philips ag1030 probleem met stereo weergave vanuit m'n f9x38

Max,
Dat geeft de mens moed.

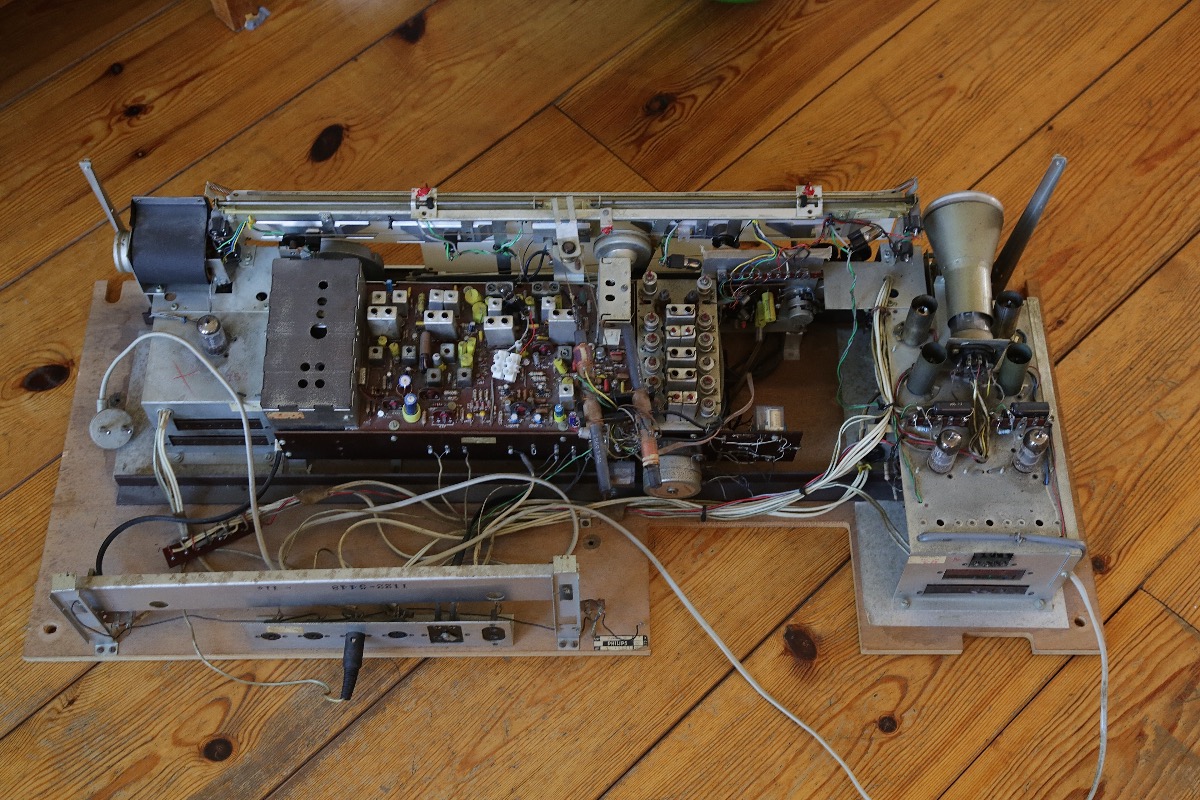

Het chassis heb ik er inmiddels al tweemaal uitgehaald. Met twee handen . Laatste keer voor een revisie door Henk.
Het is inderdaad even een werkje op je knieën voor de schroeven aan de onderkant, maar met een half uurtje had ik alles eruit. Het wijst zich allemaal vanzelf.
Kunnen gelijk de evt. defecte schaallampjes vervangen worden.

Lijkt mij een klus voor 6 handen

Inderdaad Cees een heel gevaarte wat eruit moet.

heb jij er een die duidelijker is dan de NVHR ?

Nee, daar moet ik het ook mee doen.

Prima tijdelijke oplossing zo, met die goede Project riaa

Zeker weten Cees het klinkt fenomenaal goed zo eigenlijk kun je de phono trap van het meubel zelf missen als kiespijn :woohoo:
En nu ik het weer eens kritisch beluisterd heb doet mijn niet gereviseerde meubel nauwelijks onder ten opzichte van het gereviseerde meubel.
Maar goed hij moet er toch een keer aan geloven

@Bert ,
Lijkt mij een klus voor 6 handen.
Zal de doc er eens op doorlezen, heb jij er een die duidelijker is dan de NVHR ?
In de toekomst zal jouw stereodecoder er ook aan moeten geloven....
Prima tijdelijke oplossing zo, met die goede Project riaa.
en Ramon kan weer vinylen...

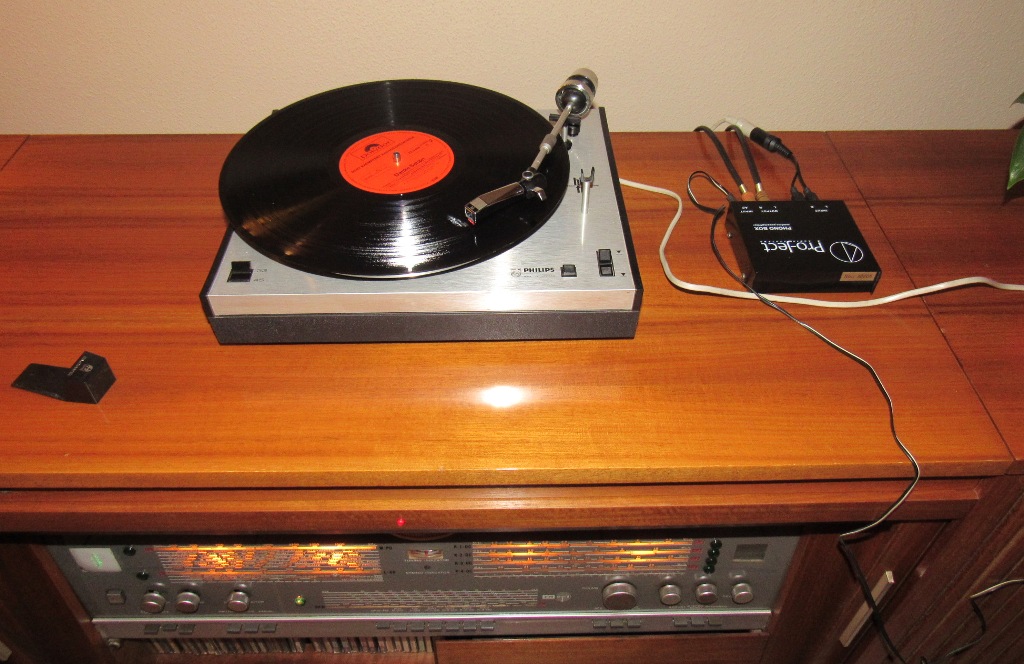

Ben even voor Remon bezig geweest om het plan (tijdelijk) de interne platenspeler middels een MD VV op tape 2 van het meubel aan te sluiten zodat Remon zijn geliefde vinyl kan afspelen.
Daarbij heb ik gebruik gemaakt van een platenspeler met hetzelfde GP410 element zoals de wisselaar in het meubel en een Project Phono box.
Dat werkt goed en mooi meegenomen is dat deze niet afgekoppeld hoeft te worden bij gebruik van de radio , die speelt vrolijk op volle sterkte door.

Weet je wat het probeem is bert
met een transistor moderne vvst
dat het in het meubel gebruikte stereo elment
te veel zal insturen het past niet

@ Huub,
Weet je wat Huub,
Dat is geen enkel probleem het GP410 element heeft een output van 5mV en stuurt via de transistor MD VV minder in dan de radio en CD speler.

Aan het schema te zien blijven 3 hoogohmige weerstanden verdacht ,en een condensator.

@ Cees,
Dat klopt, met name de hoogohmige weerstanden heb ik bij eerdere revisies van de AG 9018 en AG9015 al eens moeten vervangen.
Om bij het voorversterkerdeel te komen zal het geheel incl. radiodeel eruit moeten iets waar ik me niet aan durf te wagen.

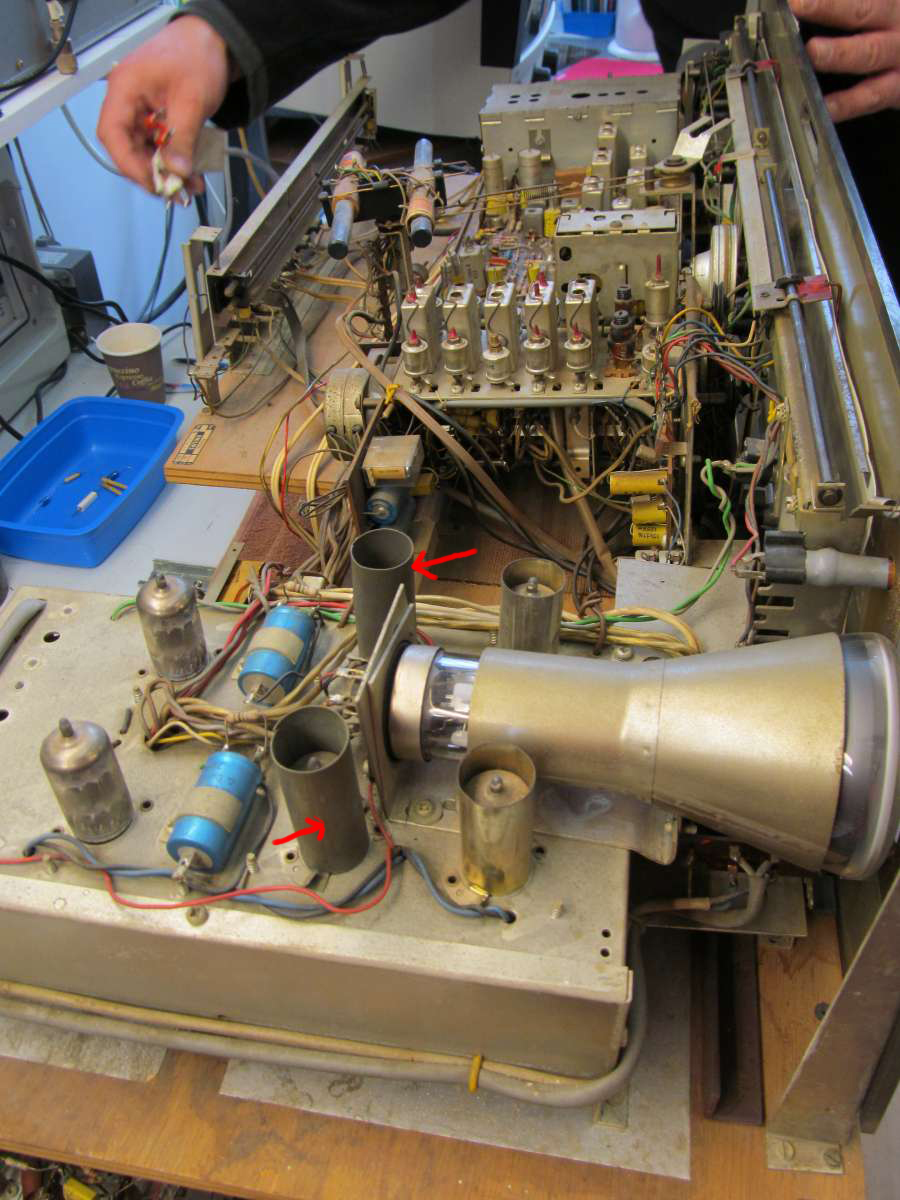

De EF86's heb ik met rode pijl aangegeven.

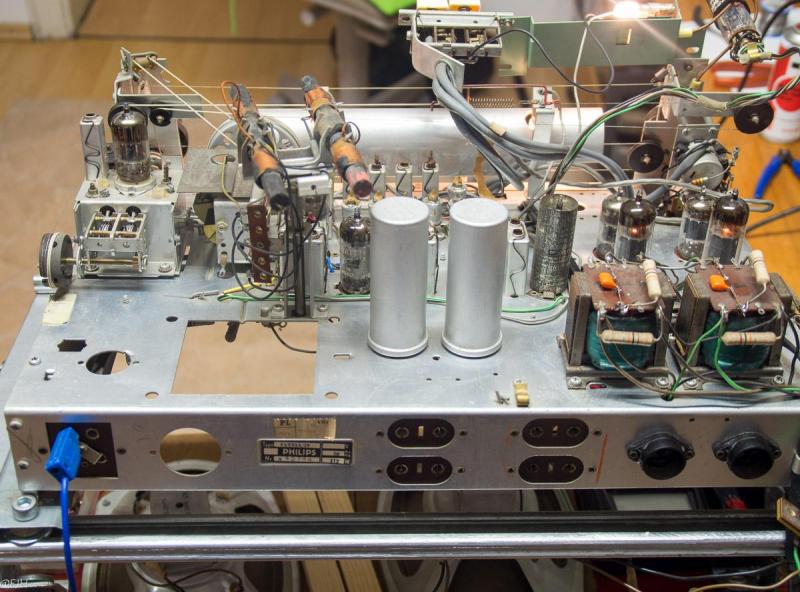

Gelukkig hoeft hier het radiogedeelte niet te worden uitgebouwd,de EF86 zitten op het versterker chassis.
Aan het schema te zien blijven 3 hoogohmige weerstanden verdacht ,en een condensator.
zie schema :
