Philips Design afdeling

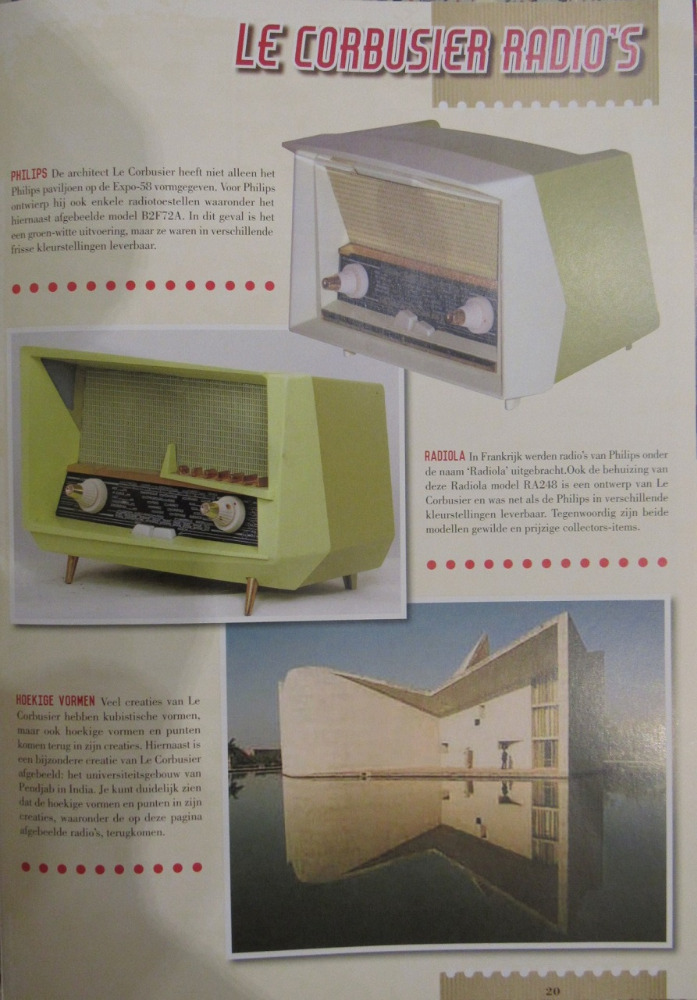

In deze twee maandelijkse uitgave van het magazine van de jukebox fanaat een onderwerp over design Philips en Radiola radiootjes.
Of het verhaal 100% klopt weet ik niet.








Misschien wel leuk om een 70 watt (4xEL36) om te bouwen naar stereo OTL voor 800 ohm. wie heeft nog een sloper staan ?

Ja Franc daar heb je wel gelijk mee
Dat de PA versterkers minder diep zijn
Dat is ook Spec voor omroep niet voor
in de woon kamer .
huub

Huub,

in het voorbeeld van Ben waren er 4 stuks 9710 aangesloten.
Dan hoeft iedere speaker niet veel vermogen te krijgen om een berg geluid te krijgen.
En aangezien bij deze versterkers het uiterste laag ontbreekt zal het wel meevallen met het scheuren van de conus.
En het rendement is hoog!

Ik heb ooit een EL6415 getest naast een AG9000.
Bij allebei alleen de eindversterker.
De AG9000 liep wel verder in het laag door en liep daar ook minder snel vast.
En als het moest gingen ze beide goed hard!
Verder was het geluid van de EL6415 niet eens zo veel minder als dat van de AG9000.
Ietsje rauwer, maar naar mijn mening veel beter dan de EL6400!

Erg leuke versterker, die 6415!

mvg Frank

Nee Ben de DISCO is pouwer volumen
ook een enkelen 9710 heeft geen filter,s
Dat bij Disco kasten wel zo is .en de piekers
Zijn met rubber rand uitgevoerd dat gaat
Niet zo stuk met de Conus uitslag .
ja zo als Peter ook zegt in goede kast 15 watt
met ook geen sterke Disco basse dan gatt de conus scheuren
op de rand en naar voren gedrukt en komt niet meer terug
dat ben ik wel tegen gekomen met disco gebruik
het is een goed spieker met Beperking aan watt,s
huub

Als je zo’n Philips versterker op 10 V. uitgangsspanning instelt en je gebruikt 8 Ohm luidsprekers (bijvoorbeeld 9710M) dan krijgt elke luidspreker ongeveer 12 Watt te verwerken. Dat kan een 9710M in een goede behuizing wel aan. Je kunt dan op een 35 W. versterker 3 en op een 70 W. versterker 6 luidsprekers aansluiten.
Als je de versterker op 100 V. zet, kun je 800 Ohm luidsprekers gebruiken. Een 800 Ohm luidspreker neemt dan weer ongeveer 12 Watt op.
Het maakt dus niet uit of je 9710M of 9710AM luidsprekers gebruikt als je maar de goede uitgangsspanning kiest.
Er zijn wel vaker 800 Ohm luidsprekers gebruikt op een 100 of 70 V. uitgang, o.a. bij jukeboxen.

Groeten,
Peter
