Restauratie 17 tx100/20 voortgang

Mijn advies is: Stel de fijnregeling in op het beste beeld en regel daarna de trimmer C50 bij oscillatorspoel S21 af op het beste geluid (mengtrap ECH81 in het geluidsdeel). Hij moet ingesteld staan op 40,4 mHz, maar is op het gehoor ook goed af te regelen.

Groet, Jan

Intussen deze erop gezet, ik heb nog een paar foutjes, het geluid lijk niet juist met het beeld te lopen,stel ik met de fijnafstemming KK af op het zuiverste beeld is het geluid heel zacht ,draai ik de fijnregeling naar het beste geluid is het beeld niet scherp,zie foto.Ik heb geprobeerd de geluids dedector spoel manueel af te regelen op gehoor,maar dit geeft niet het goede resultaat,het haalt weinig uit…wanneer ik het contrast regel naar meer contrast merk ik dat rechte lijnen in beeld,wat golven. Nu wacht ik nog op de c die tussen de hsp plug naar massa zit die onderweg is,dan kan ik het pas definitief beoordelen natuurlijk, iemand nog suggesties,?

Inmiddels iemand die mij aan een originele kan helpen, intussen niet meer aanzetten

Het lijkt erop dat de VDR / R188 weggeknipt is.

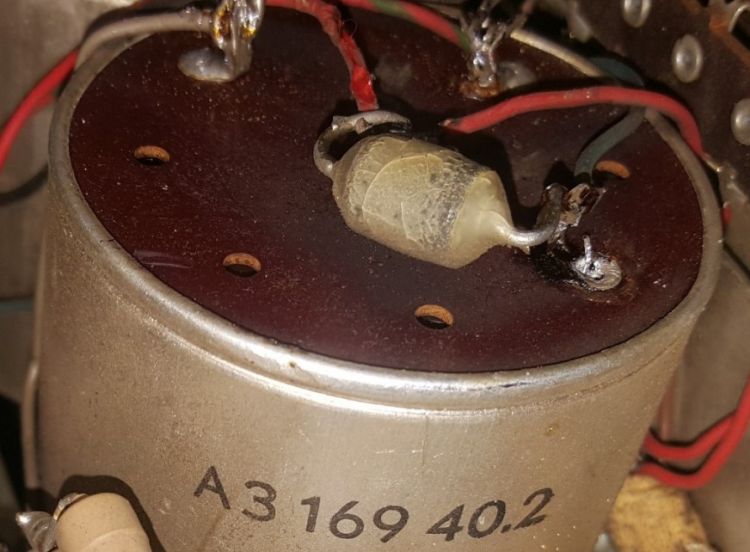

De VDR ziet er zo uit.

Groeten, Armand

sterker nog is niet eens aanwezig

schreef :

R188 is dus een VDR, die moet ik zien te vinden

Is-ie stuk dan? In het schema staat-ie gewoon als 2K7.
