AM1/EM1 vervanger

@Cees 3DBA: ik heb in een niet gerelateerd project (Marantz/Technics replacement input switch) 12 printjes (66x31 mm) en een SMT stencil besteld voor €28. Inderdaad geeneens zo gek duur. De EM1 replica's zullen goeiekoper zijn

Nog een update: heb het SPI schermpje binnengekregen waarmee ik de prestaties wilde testen van SPI versus I2C. Welnu, de framerate is ongeveer 21 fps wat vier keer zo snel is als met I2C. De beweging is nu veel vloeiender.

Nu de interface met de radio. Gloeispanning naar iets van 5 V en 12 V voor de OLED. De andere schermpjes hebben hun eigen booster ingebouwd maar die moet ik met de 19 mm schermpjes zelluf maken. De opamp voor de AGC had ik al werkend.

Knap werk Tjerk!
Ziet er goed uit.

Jac

Je bent een kunstenaar.


Het zat in de driver. De grijsschaalwaarden moeten worden gedefiniëerd en in de driver gebeurde dat niet goed. Na de 15 waarden te hebben gefixt werd ik beloond met een mooi plaatje:

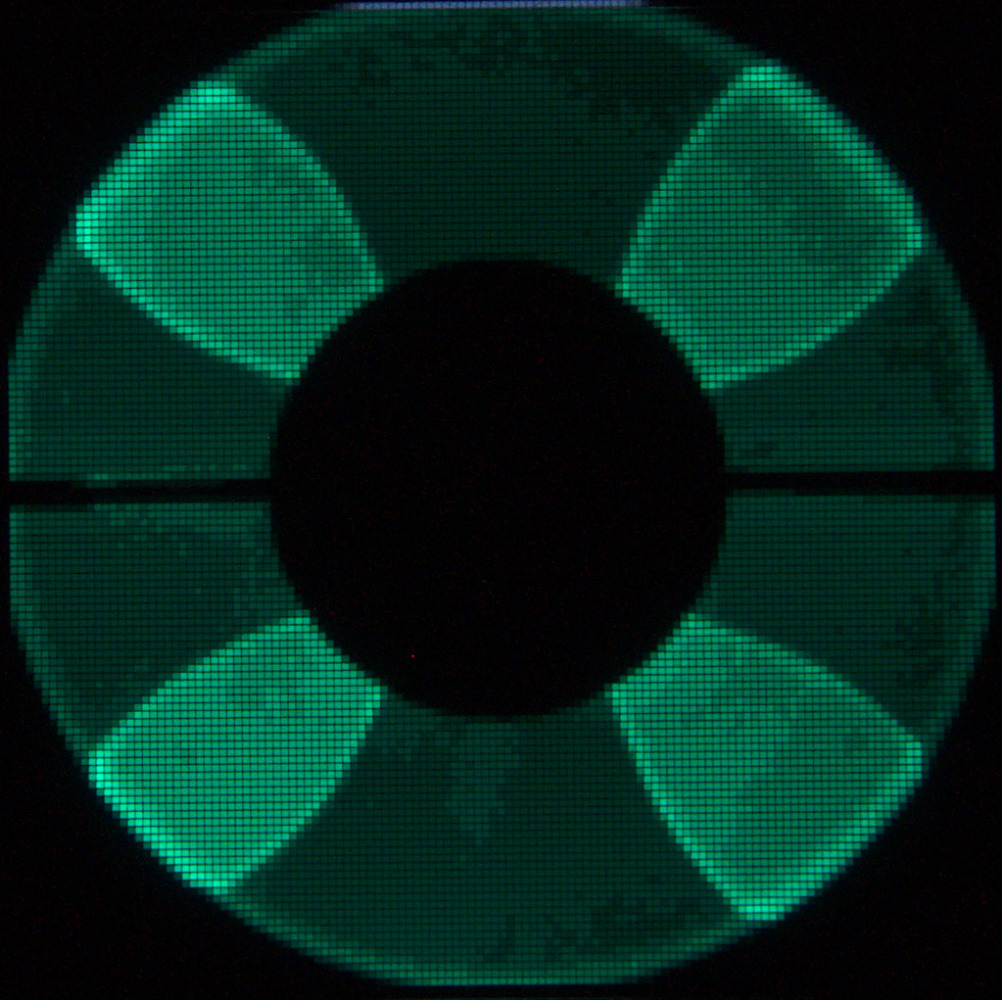

De EM1 is nu ook toonbaar:


En ik maar klooien met die gamma van mijn plaatjes. Geen wonder dat ik daar niet uitkwam. De default gamma van dat display is bagger. Dit gaat he-le-maal nergens over:

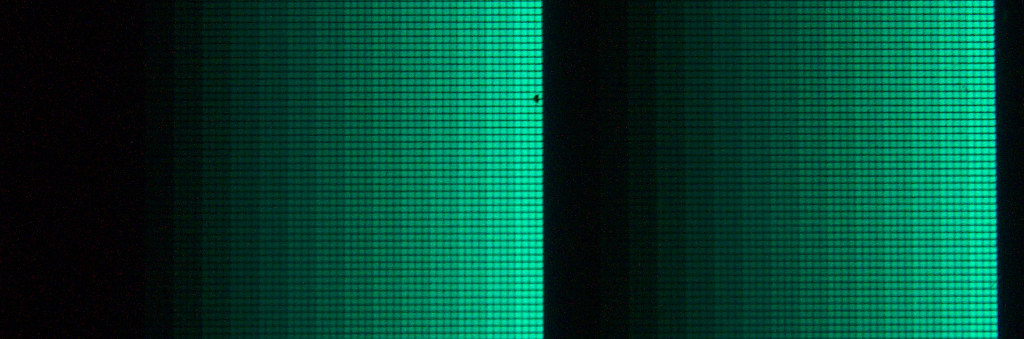

Ik moet twee keer een gradiënt zien maar alleen de rechterbalken zijn zichtbaar. Dat moeten er toch echt meer zijn. Kennelijk moet ik zelluf voor elk van de 16 waarden de helderheid van de pixels herdefiniëren. Dat is een commando van de SSD1327 chip. Nu mag ik uitzoeken hoe mijn software dat aan die displaydriver door moet gaan geven. Leuk!
