Defecte B5X14A

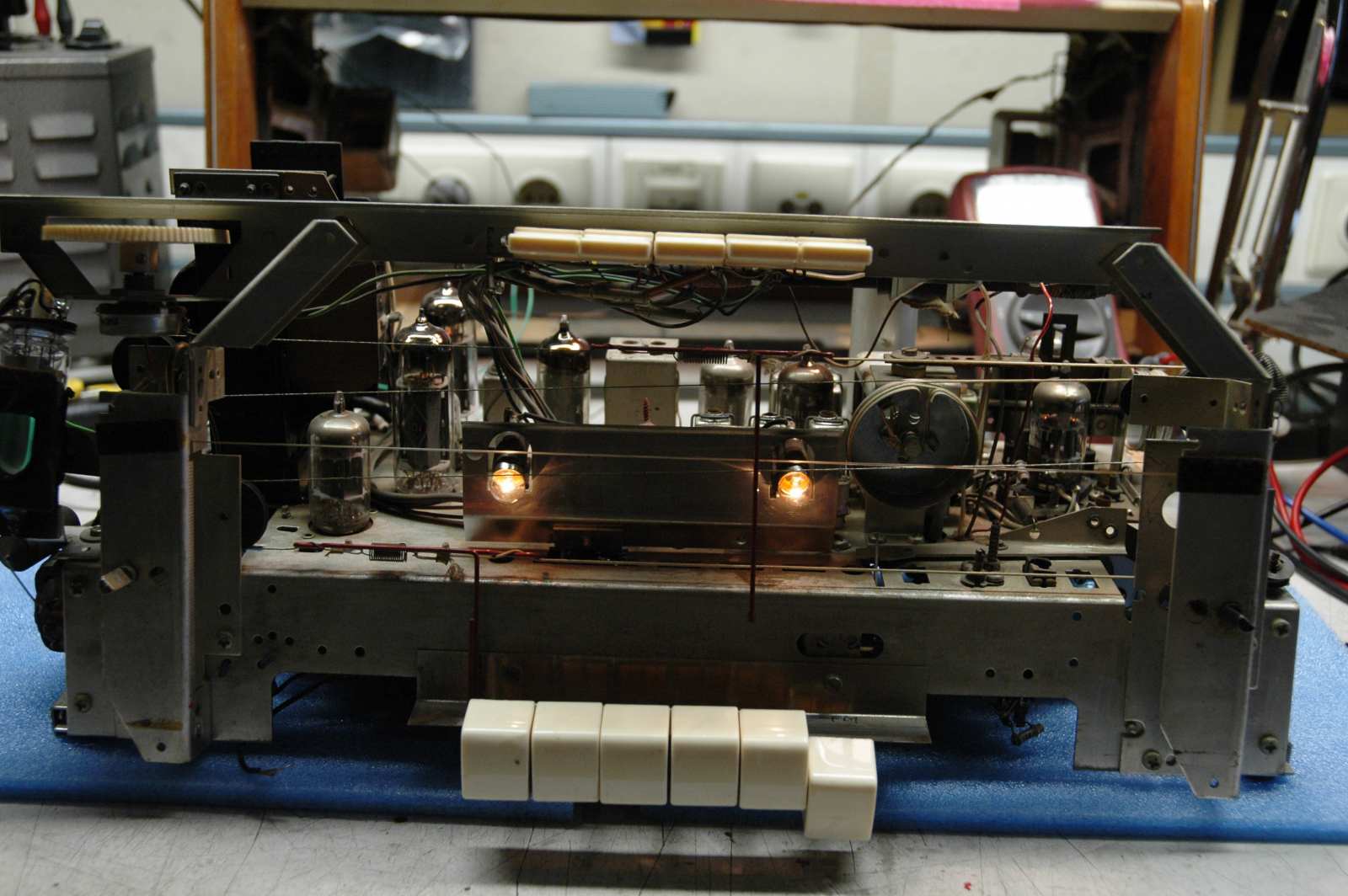

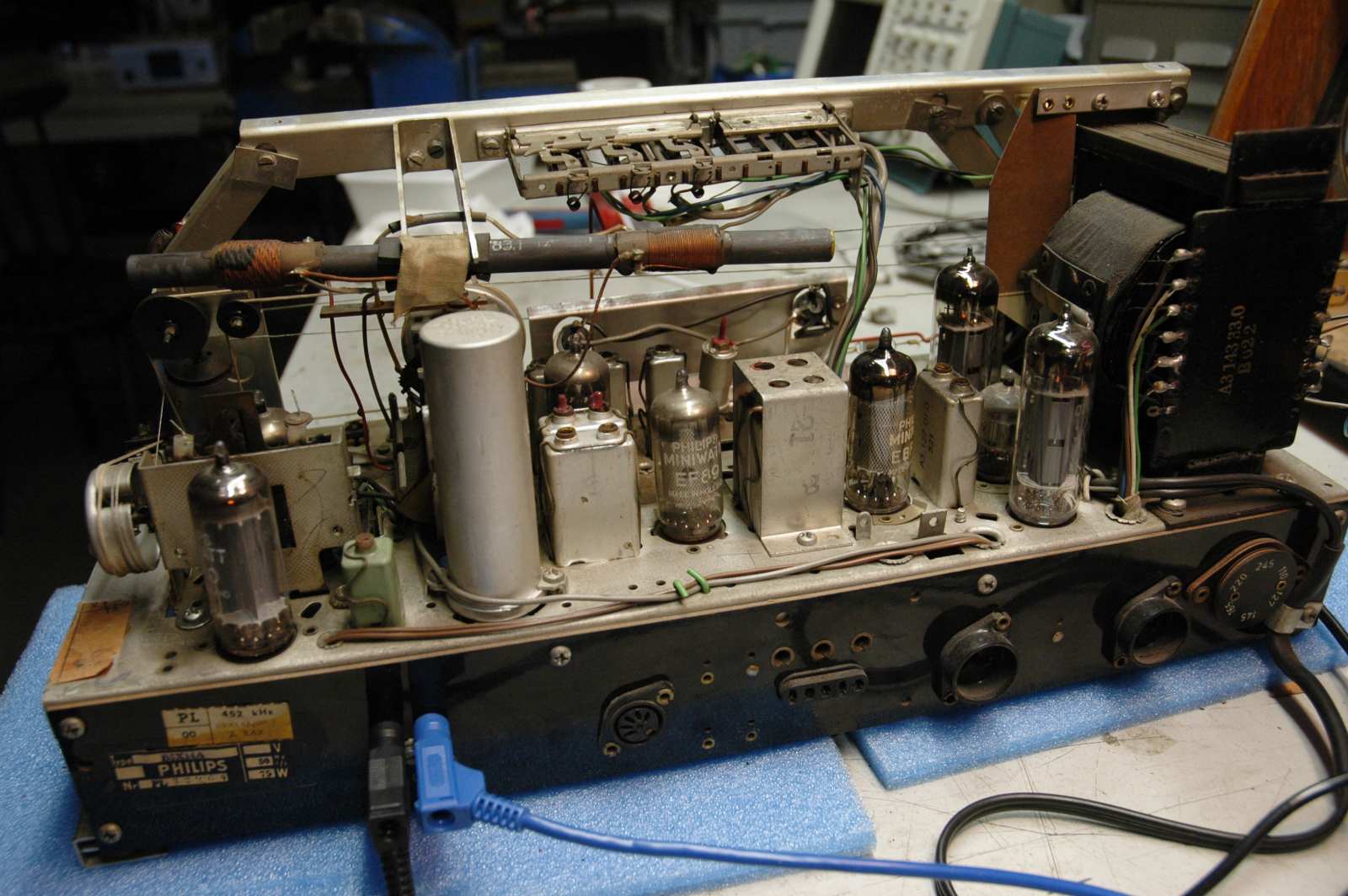

Zo, hier zijn een flink aantal foto`s! Ik hoop dat er voldoende informatie tussen zit. Zoals het afstemoog er nu uitziet, ziet hij er altijd uit. Bij zowel goede als slechte ontvangst.

De pdf die bijgevoegd is, is data van het radioarchief.

Hallo elise, welkom hier, je hebt een leuke plano.

B2 (ECH81). de spanning op pin8 komt via R5 (22K) vanaf de voeding, +2. Voor de R dient de spanning 175 (FM) of 193 (AM) VDC te zijn, controleer deze en eventueel vervangen. Doe dit ook met c24 (4.7 nF). Om dat ook de Em80 niet lekker werkt en daar de spanning ook te laag is en je brom hebt,vermoed ik eerder een probleem met de voeding +2. Op de Voedings elco dient een spanning te staan van de eerder genoemde spanningen en op de andere pin 209-215 VDC. Als de elco C1, C2 defect is, heb je de genoemde problemen.

Je kunt de Elco vervangen door 2 elco's van 47uF 350 VDC en deze onder het chassis monteren. Wel de bestaande elco dan losnemen.

Gr. henk

Hoi Elise

Welkom

Plaatjes helpen altijd verhelderend.
Heb je er wat foto's van, van het chassis?

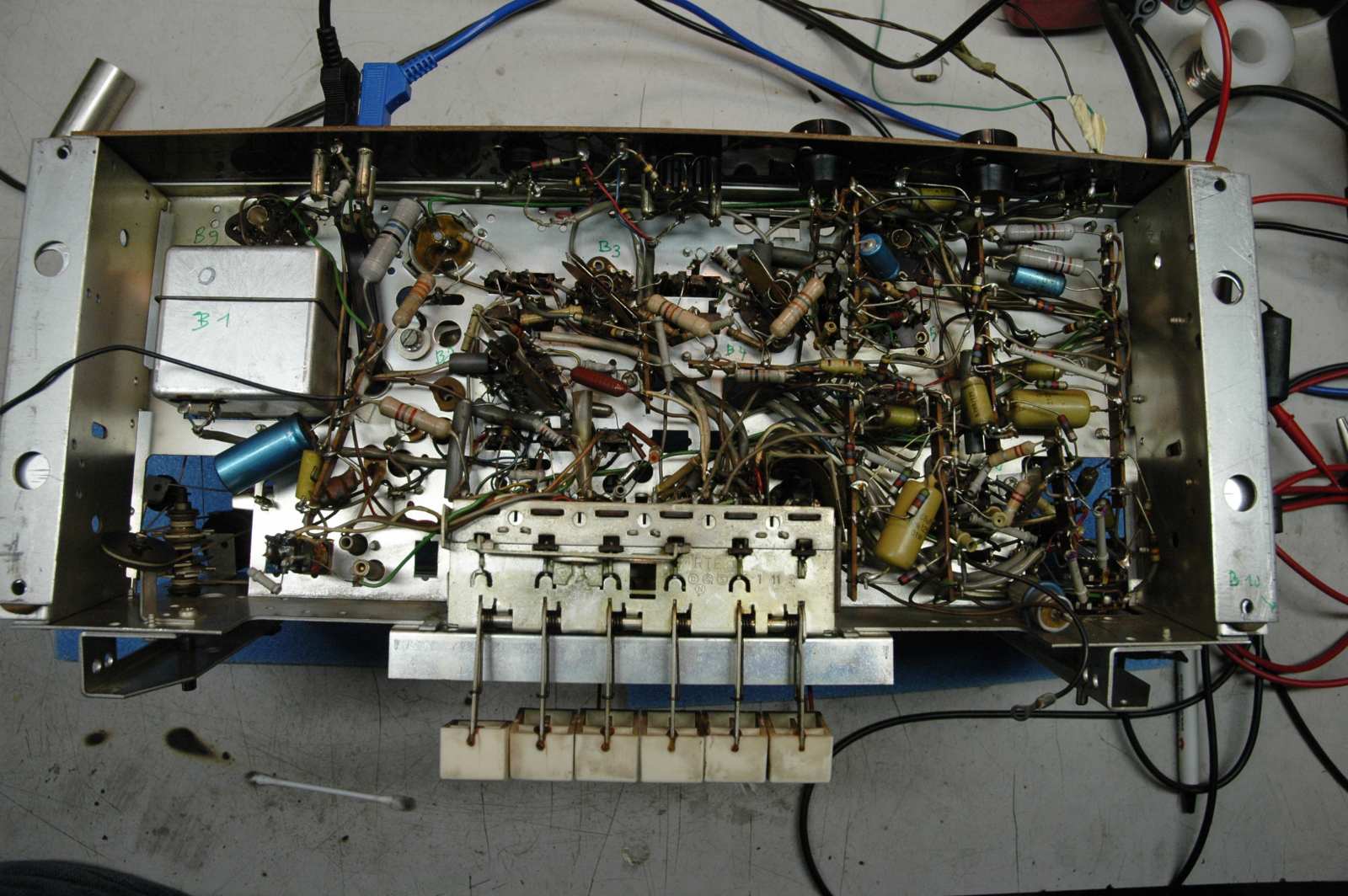

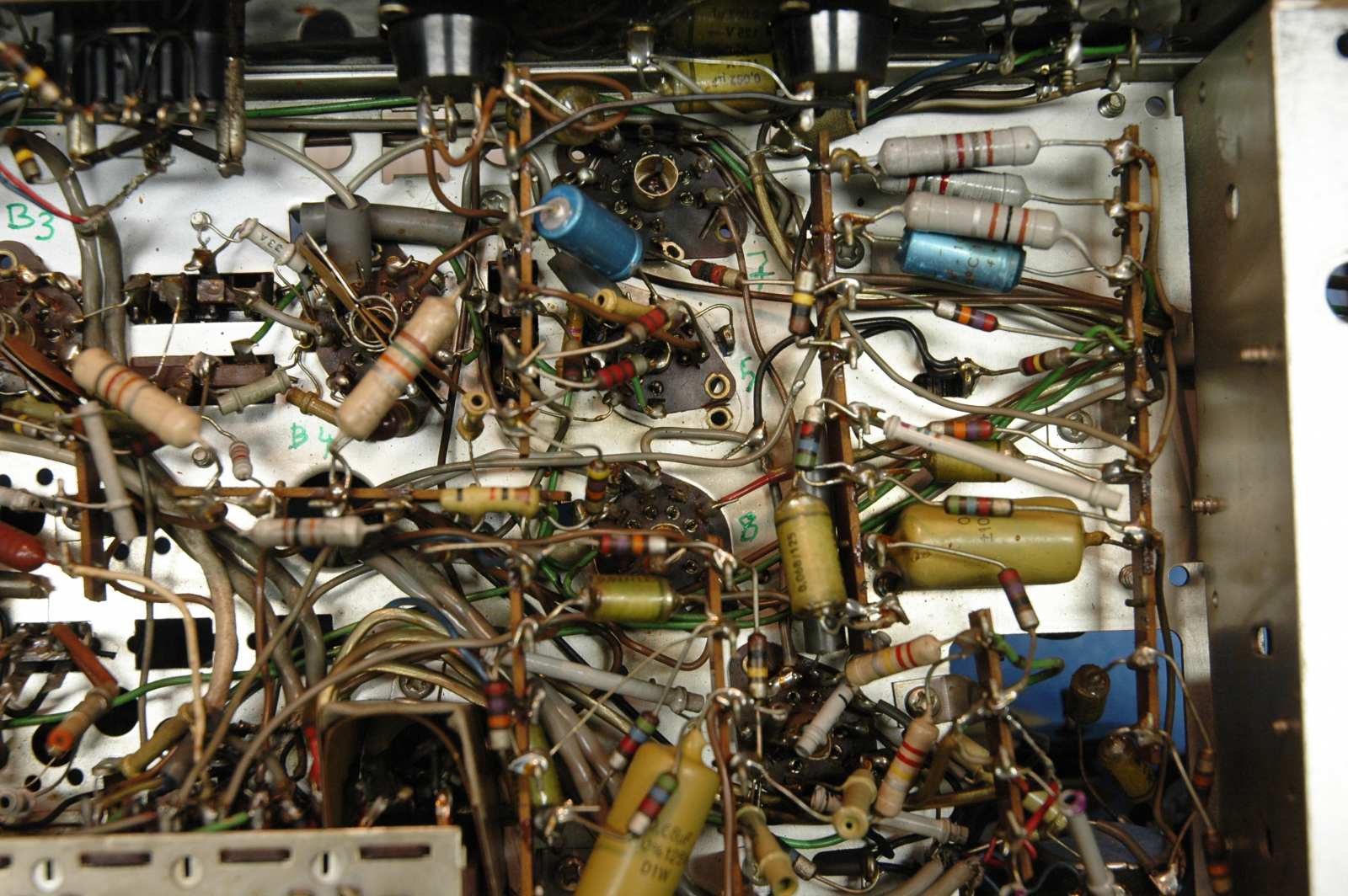

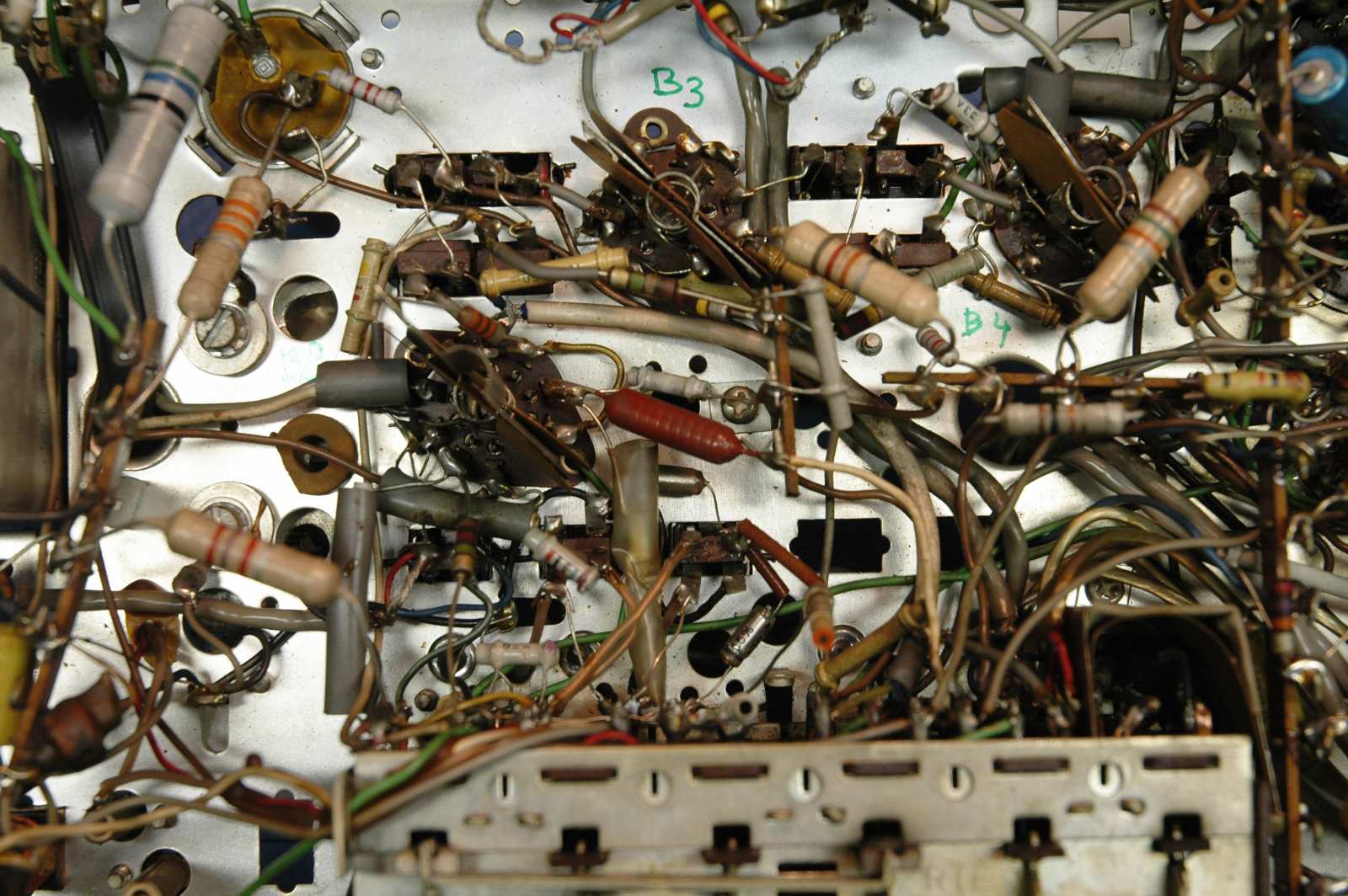

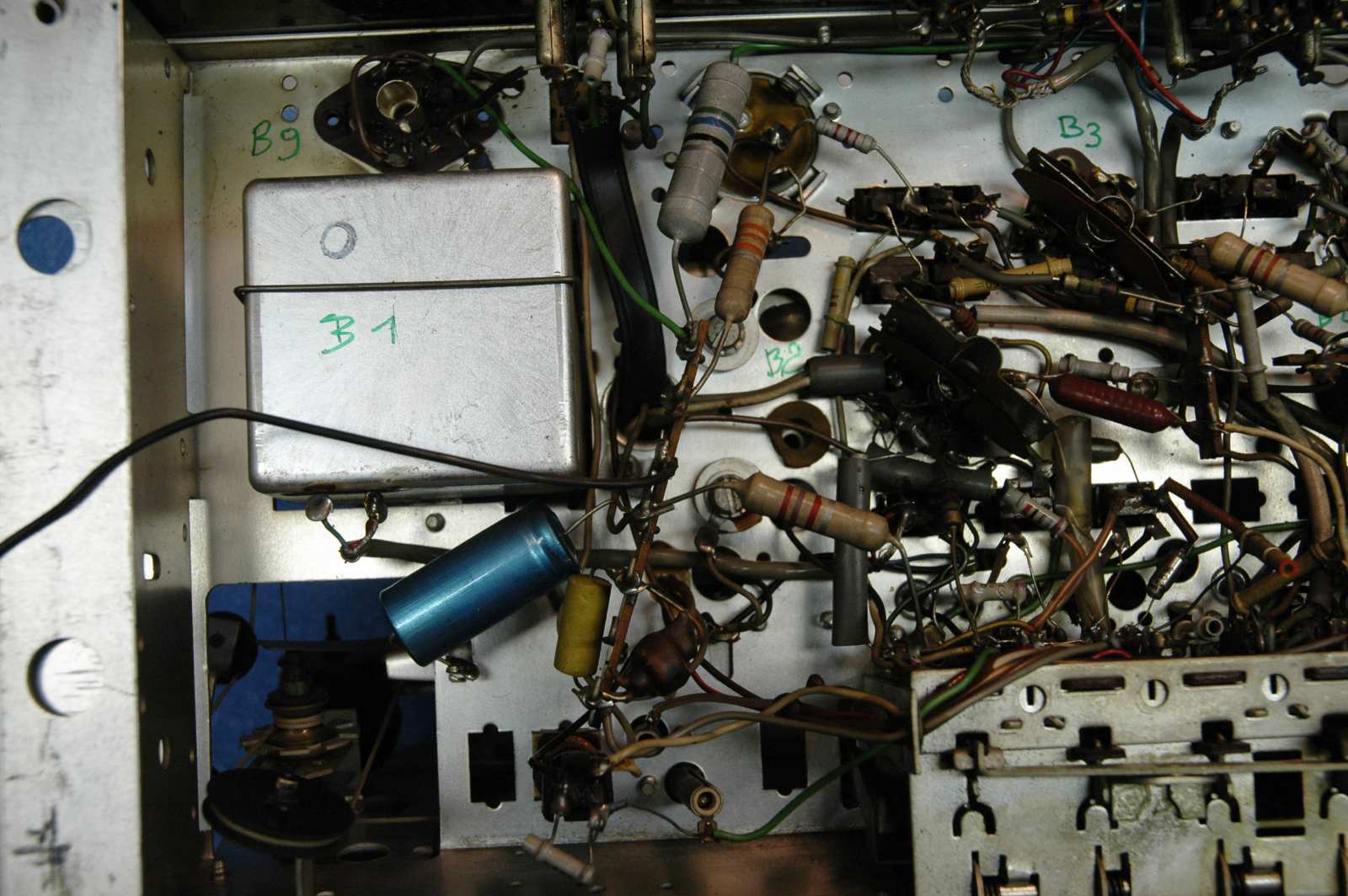

Ook de onderkant?

:smilythumb:

Beste lezer,

ik ben nieuw op dit forum en zal mezelf maar even voorstellen; mijn naam is Elise, ik heb technische natuurkunde gestudeerd en ben sinds enkele jaren in bezit van een oude buizenradio, waarmee ik bezig ben deze werkend te krijgen; allereerst om hem natuurlijk weer werkend te hebben maar ook om de techniek achter deze buizenradio's te leren.

Het gaat om een Philips B5X14A /00, maar ik ben dus niet helemaal thuis in de buizentechniek. Ik heb de radio eerst bekeken op rare/verbrande onderdelen (niets gevonden) en toen heb ik hem met een variac en een watt-meter langzaam van spanning voorzien. Het vermogen wat deze radio opneemt ligt zo rond de 60 - 70W.

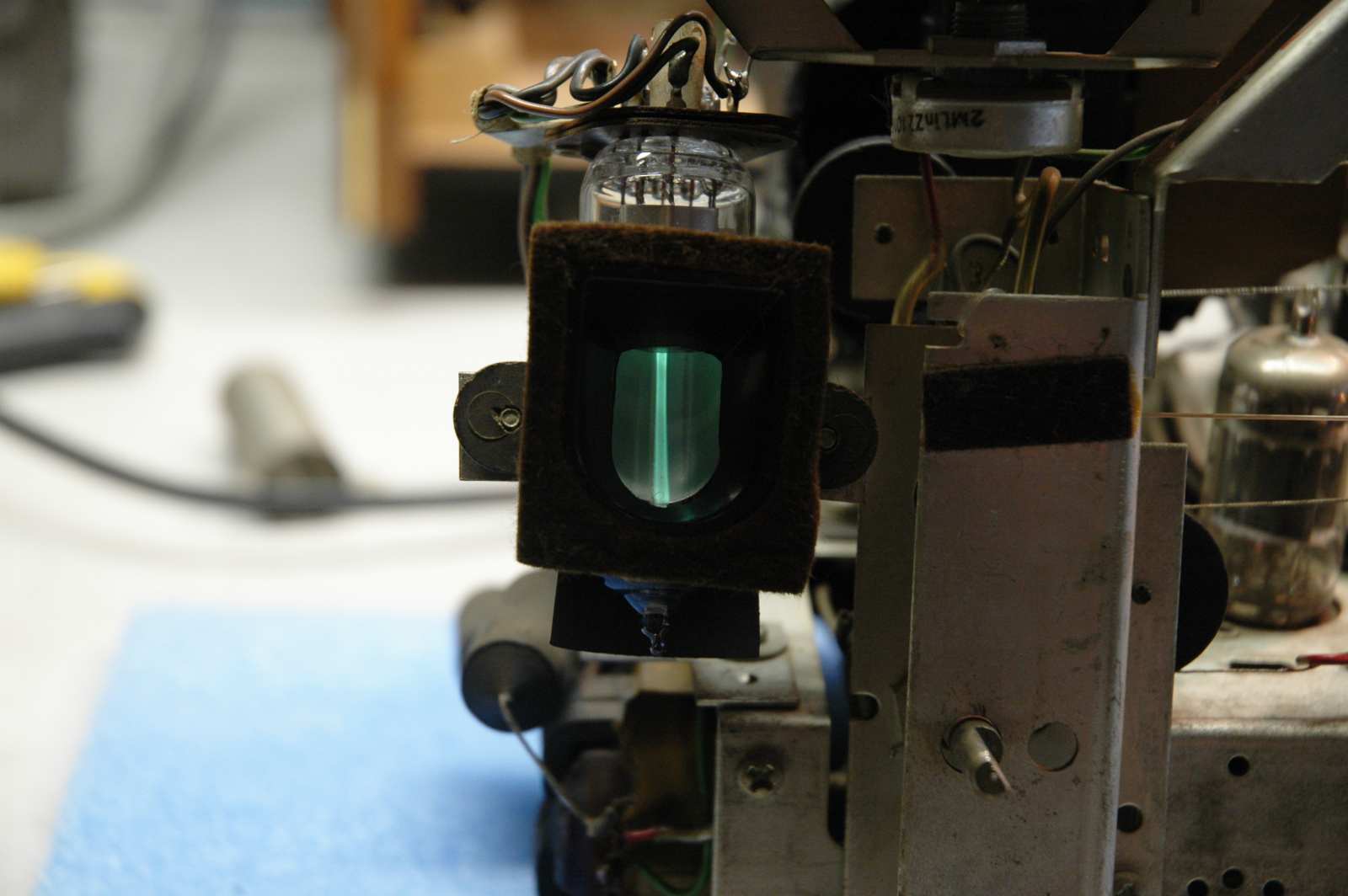

De radio speelt, ontvangst is niet geweldig en ik heb nog een 50Hz brom. Daarnaast is er nog een probleem met het afstemoog: deze reageert amper op het afstellen van de zenders, er is slechts een smalle streep licht aanwezig. Dit is zowel op AM als FM.

Ik heb al de weerstand van 470K vervangen, en daarna het afstemoog zelf, dit heeft echter geen effect op het probleem.

In het schema heb ik enkele spanningen nagemeten en deze komen tot op zo`n 5% nauwkeurig.

Alleen de spanning op B2 (een ECH81 in de middenversterker) trap klopt niet: ik meet op pin 8 slechts 4V, terwijl dit 115V zou moeten zijn. Als ik dan ook meet op B10, (EM80) krijg ik achter R6 slechts 22V, wat 47V zou moeten zijn. Deze spanningen veranderen in AM modus.

Hebben jullie een idee wat er mis zou kunnen zijn? Heeft het zin de buis ECH81 te vervangen of ligt het probleem elders in het circuit?

Alvast bedankt voor de reactie!
