SBR R7 speaker type

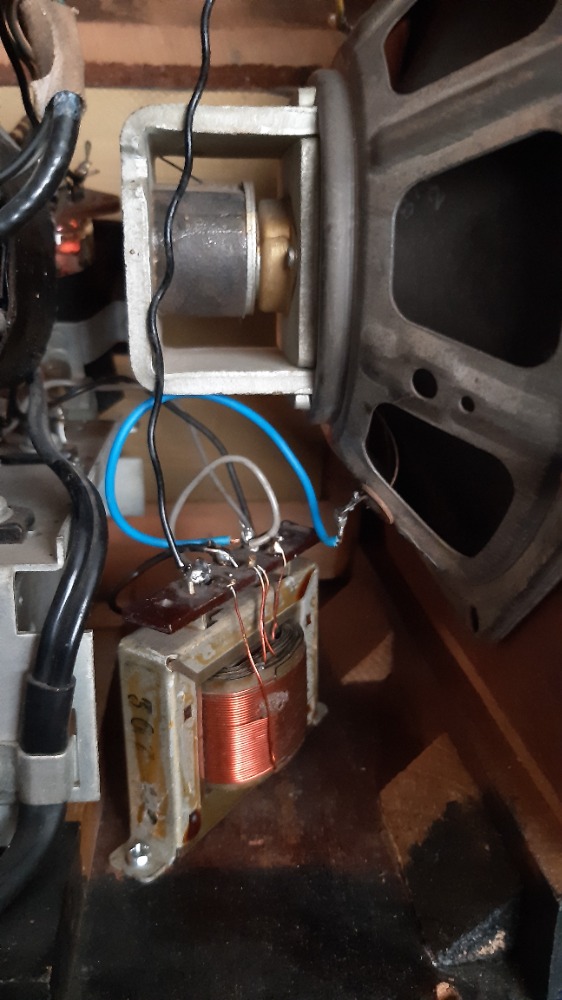

Die trafo hoort er duidelijk niet in thuis. De grijze draad die nu aan de trafo zit, heeft origineel aan de luidspreker vast gezeten.
Ik snap ook niet waarom er “naar beneden” getransformeerd moet worden, twee luidsprekers in serie verhoogt de impedantie.
Is de foto op Radiomuseum misschien van jouw radio, van de vorige eigenaar?
De foto’s op Radiomuseum hoeven niet persé aan te geven hoe het moet zitten, hier heb ik ook wel eens gekke dingen gezien.
Haal die trafo er eens gewoon tussenuit en ga dan eens luisteren.

Groeten,
Peter


He jongens, goedemorgen.

Het is inderdaad een raar verhaal.

Ik heb echter gezien op de website van radiomuseum.org dat daar op de foto van hun radio ook zo'n extra trafo staat.  Dus m.i. is dit origineel.

Ik ben echter niet overtuigd van het concept van deze radio.   Wanneer ik de klank vergelijk met bijvoorbeeld een Grundig 3D klang, dan is zo'n plano design met die 2 luidsprekers t.o.v. elkaar maar zooi.  Geeft niks in het lage gebied.  Ik heb op aanraden van frank één luidspreker omgepoold om te zien of ze niet in tegenfase waren, maar zoveel verschil hoor ik er niet in.

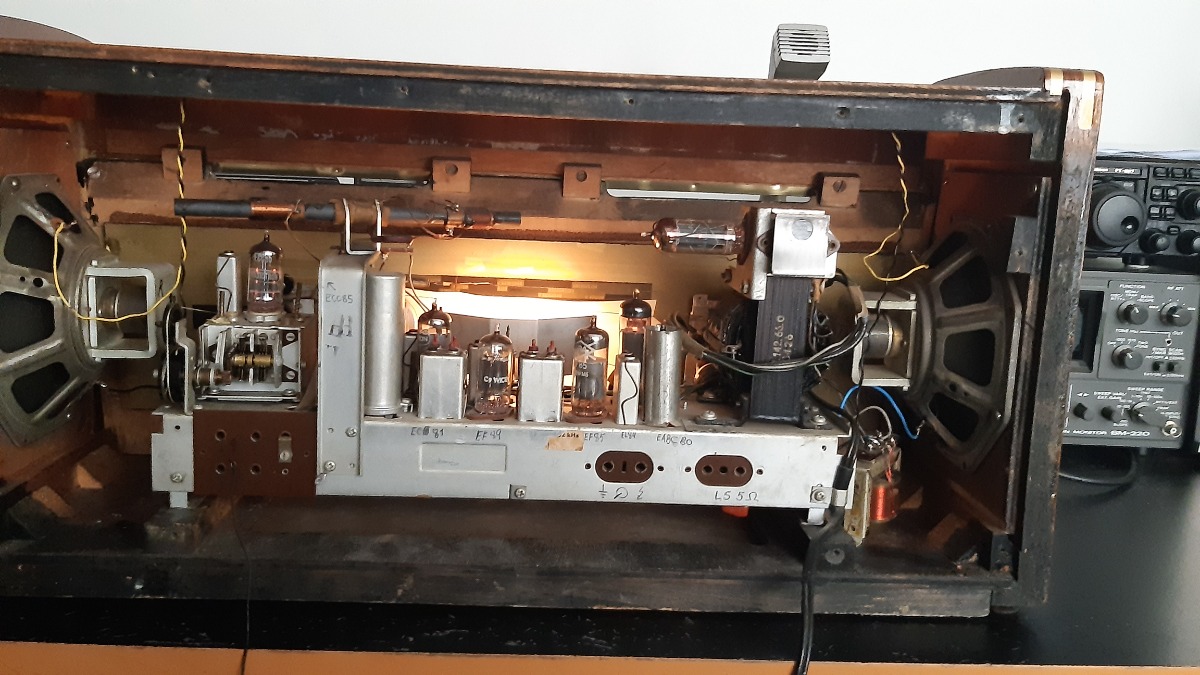

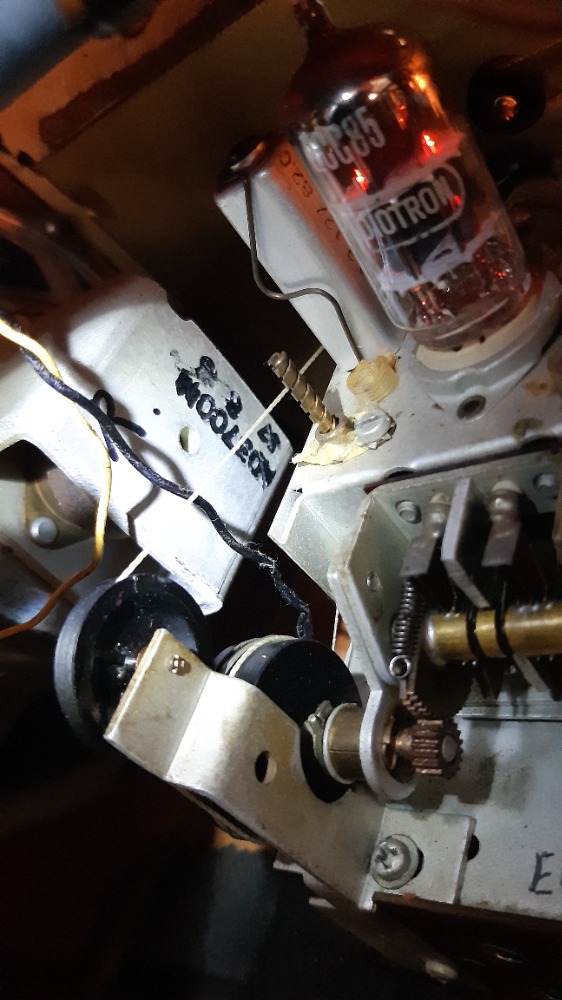

In bijlage mijn fotos.

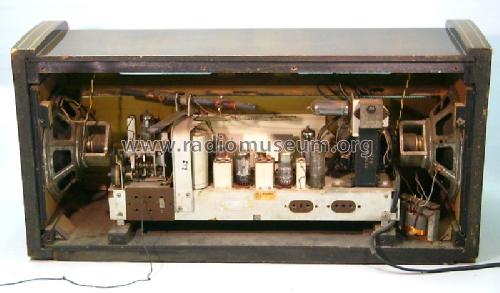

en ook erbij de foto die ik gevonden heb op radiomuseum.  die ziet er identiek uit als de mijne.



Op de PH stereo buizen versterker daar zit de
Het in het verleden een een Aristona  buizen versterker gehad
ook trafo,s op met twee aanpassingen zo wel laag als 800 ohm
huub

Ik vind het maar een raar verhaal, vooral die trafo. Een laagohmige trafo met een aftakking op 1/3?
Ik vraag me af waar die vandaan komt. Is het geen 800/5 Ohm trafo en zijn er ooit 800 Ohm luidsprekers in gezet? In dat geval zouden er AD3700AM in gezet kunnen zijn.
Een AD3500(M) is duidelijk veel kleiner dan een AD3700M, dat past gewoon niet goed.
In elk geval: Die trafo hoort er niet in.

Op radiomuseum.org staat het schema. Er horen duidelijk laagohmige luidsprekers in, in serie geschakeld.

Ben benieuwd naar de foto’s.

Groeten,
Peter


Ik moet dringend naar de dokter.  In deze volgorde:
1. Oogarts (best 2)
2. Psychiater
3. geriater
4. Neuroloog.

Zopas toestel opengedaan en er zitten 2 x 3700M in!

Het is dus officieel: ik ben geschift.

Ik heb fotos, zal deze morgenvroeg posten vanop mijn laptop.

Dan praten we verder.

Zeker beter om de 3700’s weer terug in te zetten.
Ze duiken her en der nog wel op.
Zijn zeker leuke speakers.
Op MP komen ze wel eens voorbij.
Anders kan ik je evt wel helpen.
Als het kan voor de 3700M gaan.

Mvg Frank
