CARAD FTPAS35 herstelling

@Cees,

Die heb ik nagekeken en vallen nog allemaal binnen de grenzen.
Hij is ingebouwd, voorlopig nog zonder touwtje en speelt.

Ik zit wel nog met een vraagje.

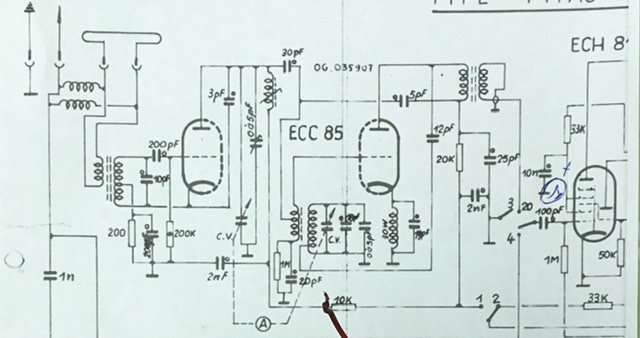

Op bijgevoegd schema van de FM tunermodule zie je een weerstand van 200K van het rooster van de eerste triode naar de aarde lopen. Klassieke schakeling denk ik dan.
In de praktijk is dit een 100 K in serie met een condensator naar het chassis. Het middelpunt van deze schakeling liep in de donorradio naar een MF transformator.
Omdat deze radio anders opgebouwd is weet ik niet zo direct waar ik hem zou aansluiten en heb ik het middelpunt aan het chassis gelegd zoals op het schema. Uiteraard is dan de weergave beter.
Hebben jullie een ander voorstel of een idee waarom dit veranderd zou zijn?




MVG

François

@François,
Nu de kans er is even de weerstanden nameten in de tuner.
jammer als hij er weer uit moet,
Succes met het touwtje !

Hallo,

Zaterdag een donorchassis met originele FM-tuner opgehaald en deze is ondertussen gedemonteerd. Het buisvoetje en de varco proper gemaakt. Hij is klaar om te monteren.

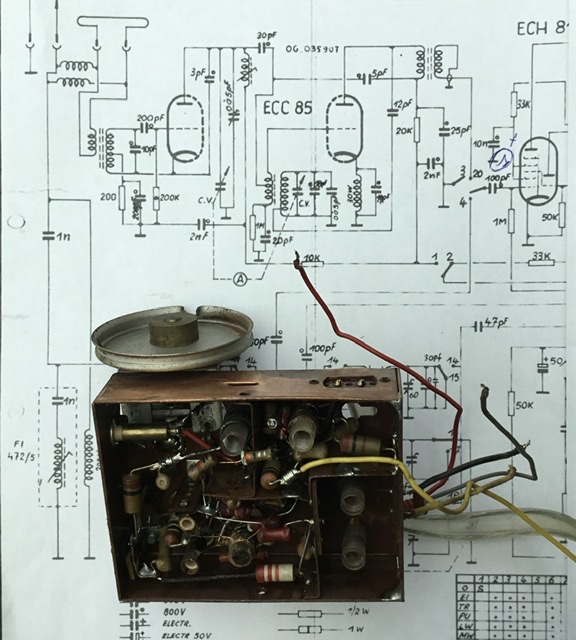

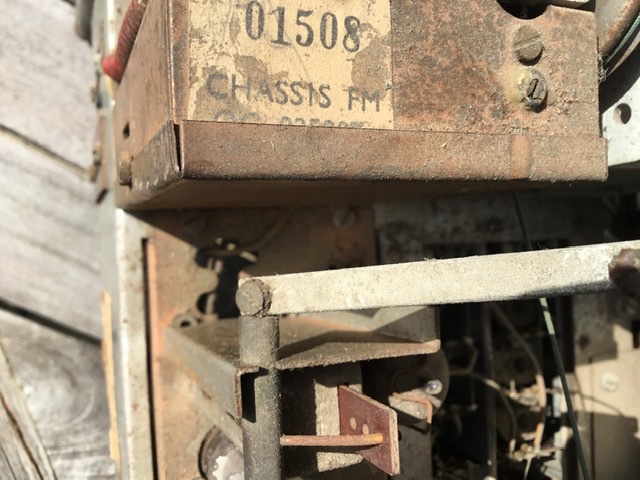

Hierbij een foto van de tuner en het schema.






François

Leuk om zo’n rekening nog te zien.

Als ik bv de voor-eindversterker combi bekijk komt het aardig overeen met wat bv een AG9018 van Philips kostte.
Ervan uitgaand dat een Nederlandse gulden zo ongeveer 16 francs waard was.

Toch veel geld in die tijd!

Groet Frank

Frank,

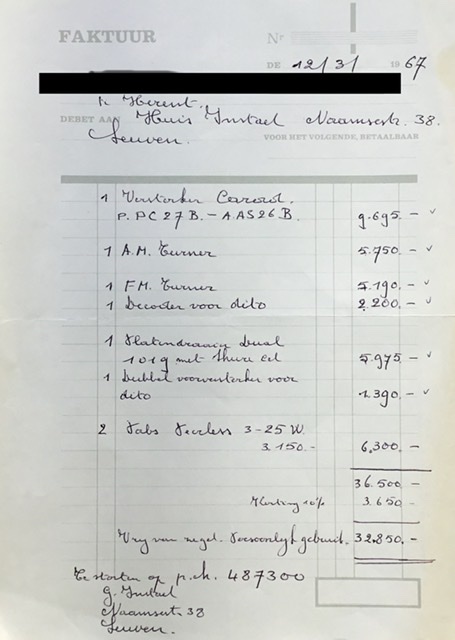

Om een idee te geven van de prijzen in 1967 plaats ik hier een faktuur van een aankoop. Ik heb de CARAD toestellen een paar maand geleden over genomen.
De dual platenspeler was verkocht en de luidsprekers waren verbouwd en daar had ik niet zo direct geld voor over.

François

Nee Huub,

Het is zoals ik beschreven heb. Kan er niet meer van maken.
Enkel stereo door externe apparaten en dan nog met extra luidsprekers.

François
