CARAD FTPAS35 herstelling

François,

Kijk even of de onderdelen eromheen dezelfde waarden hebben als op het schema.
Verder zie ik weinig problemen.
Zeker de hogetonen regelaar zal geen problemen geven.
De Balansregelaar kun je evt overbruggen met een 1M weerstand om de aanpassing met een kristal PU in stand te houden.

Groet Frank

Dag Frank,

Ik ben deze radio aan het herstellen met behulp van 2 Carad schema’s.
De ene is een mono versie met een EABC80, de andere is een stereoversie met ook een stereodecoder.
Ik heb de monoradio met stereoversterker (door aparte ls te gebruiken).
Dit schema heeft ook de laag regeling met 4 potmeters.

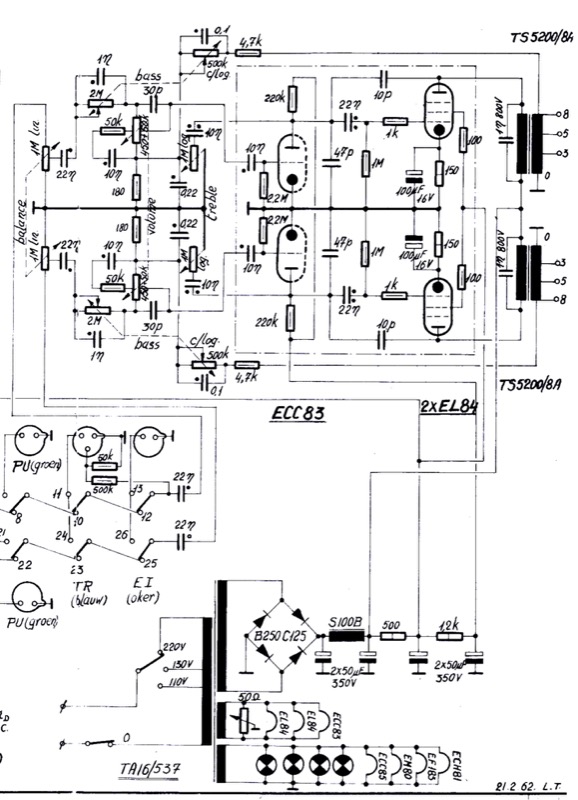

Ik stuur het schema mee.
Toch zit ik met een vraagje.
In de radio is voor balans en hoog 2 x een stereopotmeter van 500K log gebruikt. Op het schema staat 1M log. Deze laatste heb ik in voorraad. Zou ik de 500K kunnen vervangen door de 1M?


François

Je bent lekker op dreef......

Maar een ding snap ik niet; in dit geval zie ik dan 4 potmeters voor de laag regeling?
Zal ook wel een stereo toestel zijn maar dan nog 2 laag potmeters voor het laag.

Deze constructie met de kralen heb ik nog nooit bij een radio gezien.
Maar ja, ik zie Carad ook echt als een “eigenzinnig” merk.
Alles ervan ziet er net wat anders uit.
Ook de technische opzet wijkt vaak af.

Groet Frank

Hallo,

We blijven niet stil zitten en heb een andere radio FTPAS 35 onderhanden genomen. Deze bezit een detector en voorversterkerbuis (EABC80) ipv een OA79 en een ECC83.
De radio is terug spelend maar de toonbediening, de balanspotentiometer en de volumeknop zaten vast.
Deze terug los gekregen met IPA, vetoplosser in combinatie met de ultrasoon.
Enkel het riempje met kraaltjes van de lage tonen regeling is gekrompen en trekt alles schuin waardoor alles wringt en niet soepel draait.
Ik ga dit aanpassen met 2 tandwieltjes en uiteraard de aansluiting van de 2de potmeter omdraaien.
Zo in afwachting de teerknollen vervangen.

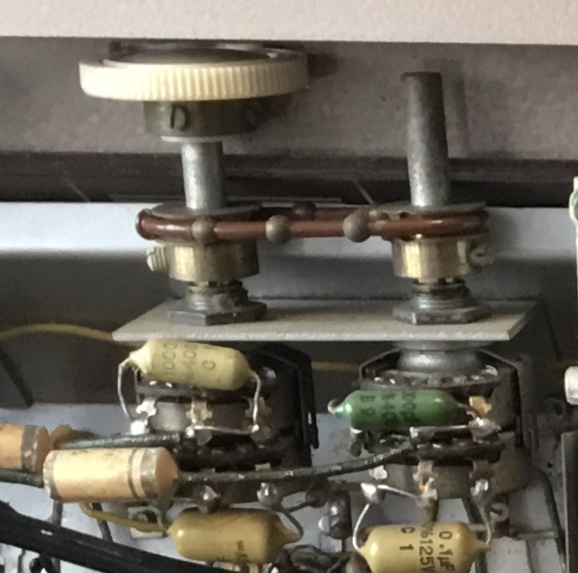

Ik voeg een foto bij van het riempje met kraaltjes.

François

Als alles meevalt zal ik na de coronacrisis een CARAD chassis kunnen ophalen. Dus deze even opzij gezet en zijn broertje (van de tuner foto’s) op de werkbank gezet.

François

Beste mensen,

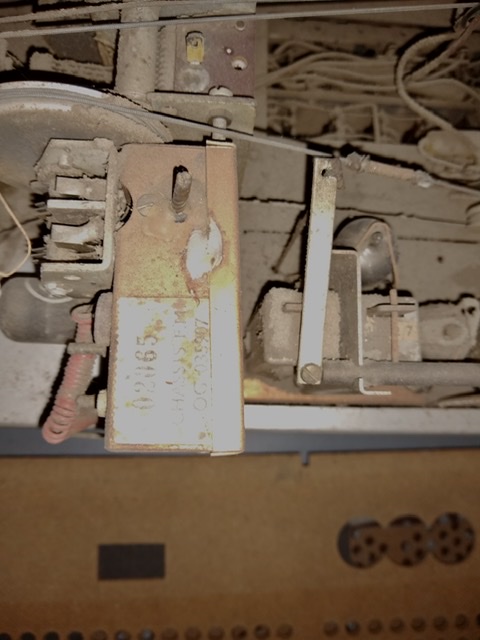

Nog een beetje verder gezocht en het blijkt origineel een CARAD OG035907 tuner met 1 x ECC85.
Als er soms iemand zoiets heeft of een sloopchassis dan zou ik zeer blij zijn.

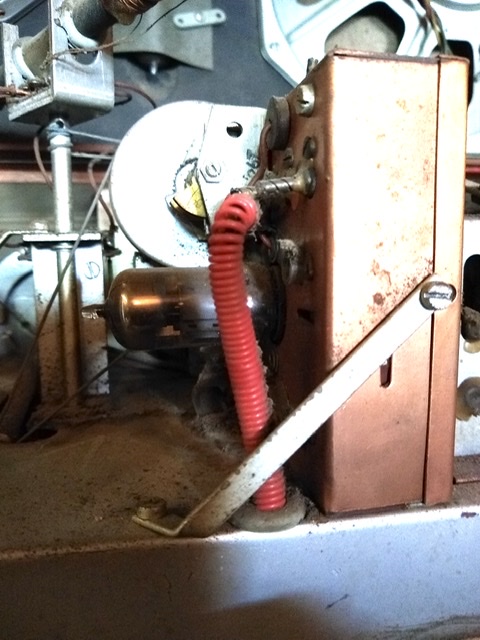

Dit zijn foto’s uit een andere CARAD radio.

MVG

François
