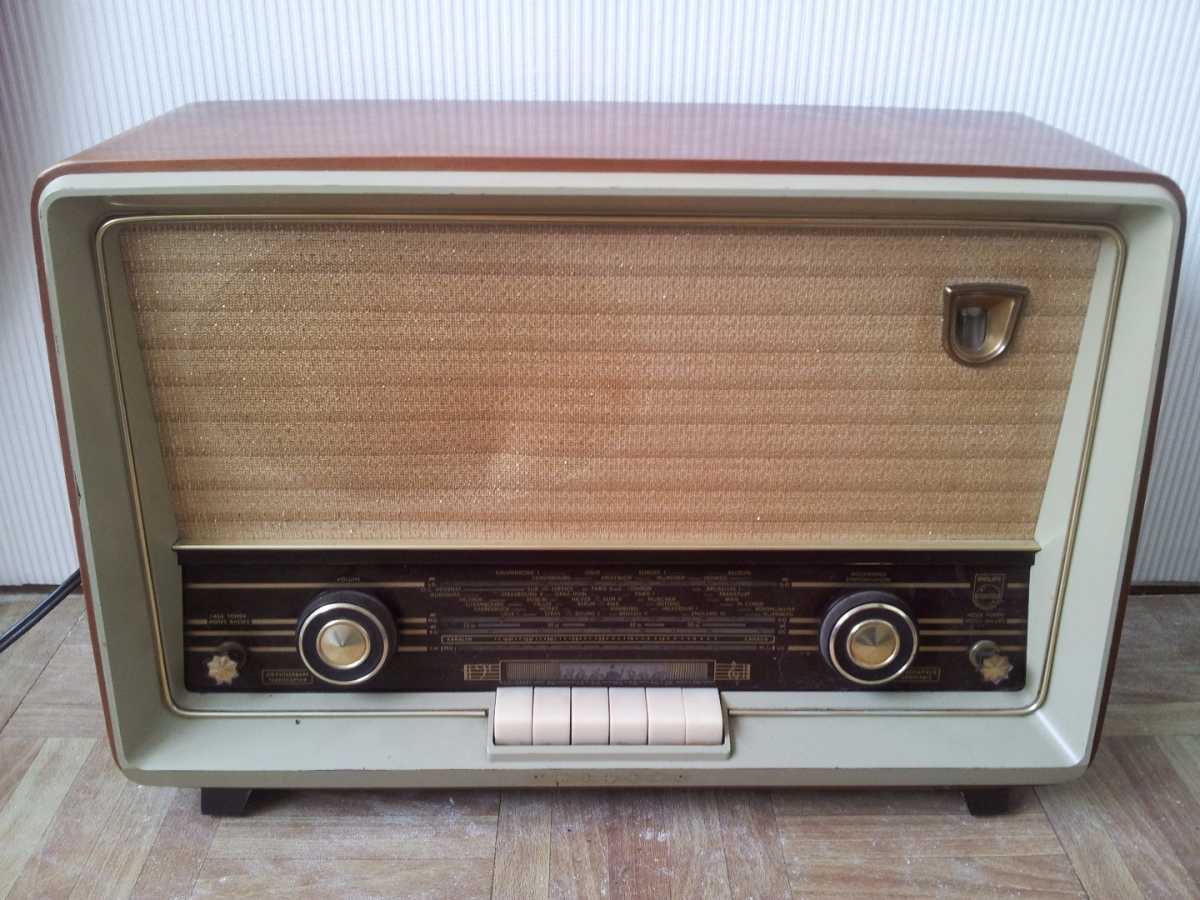

Philips B5X72A ontvangst

Dank voor de reakties.

Ik had vandaag de schema's naar mijn werk doorgemaild, om ze op A3 te printen. Dat gepriegel op A4 is net te pietepeuterig

Niet van gekomen, dus..... Morgen ga ik met de waardes aan de gang. Ik hoop dat mijn weerstanden ook binnen zijn. Die heb ik op 0,5 watt besteld.

Ik zit nu eigenlijk met 3 problemen.

1- De varco bediening slipt, maar da's voor later zorg. Haal ik het chassis uit de kast. Zullen de rubber wieltjes wel zijn.
2- de MG doet het alleen als ik de antenne vasthoud.
3- geen FM.

Ik heb al wat buizen gewisseld, de ECC85 en de EABC80. Die zijn belangrijk voor de FM, toch?
Ook de EF85 heb ik gewisseld, met geen enkel verschil.

De PU uitgang bromt er op los als ik die aanraak, dus de versterker zou moeten deugen.

@ Tjerk, Ben ik geheel met jou eens.
Sisteematiesch te werk gaan, deel voor deel en niet overal tegelijk
door die radio heen hollen.
Wel is het zo dat deze radio heel veel weerstanden bevat die verlopen kunnen zijn.
De elco in de voeding is vaak nog heel goed.
Tsja, dan zitten er ook nog heel veel teer bom C's in.
Dus: Eerst de echte kwaad doeners waar spanning op staat meten op lek en
de beruchte composiet R's opmeten. Binnen in dat soort R's zit een
koolstaafje dat vaak heel erg verlopen is.
De glimmende R's zijn opgedampte R's, die zijn eigenlijk nooit verlopen.
En ja, als je goede buizen hebt dan is het een kleine moeite om
voor het meten deze even uit te wisselen.
En om dat meestal bij dit soort radio's het schakelblok vervuilt is, is
het nuttig om dat eerst te reinigen, alvorens te meten.
De 470K Ohm die op de EM80 voet zit is eigenlijk altijd verlopen.
Verstandig is om die te vervangen door een 1Watt R.
Cees.

@Cees: Da's nu juist m'n punt. Eerst spanningen meten, dan pas weerstanden gaan loshalen, nameten en eventueel vervangen. Weerstanden gaan bijna nooit stuk. Buizen veel vaker. Daarom zitten ze ook in een buisvoet. Zo weinig mogelijk overbodig werk doen.

Wat betreft de R's vervangen. Eerst één kant los nemen, dan kun je nauwkeurig de waarde meten
zonder dat de rest van de schakelingen waar de R 's in zitten de meting beïnvloed.
Ze mogen nog wel 20% afwijken, naar beneden en naar boven.
Het zijn meestal de R's die een dof uiterlijk hebben, Vitrohm of wel composiet kool R's.
Ook zitten er twee van dat soort R's binnenin de FM tuner.
Wees wel voorzichtig met het los nemen van voeding draden boven op de tuner,
de ceramische doorvoer C's zijn heel erg teer en breken zo maar.
Schema er bij en één voor één vervangen, niet allemaal tegelijk, want één vergissing
en je weet later niet meer waar het mis ging.
Je zult nog verbaast zijn over de weergave van dit type radio,
prettig en niet vermoeiend mooi geluid.
Cees.

Je moet helemaal geen onderdelen doormeten maar spanningen meten. Kijk eerst eens of je ECC85 spanning krijgt (op C97). Daar moet pakkumbeet een volt of 200 staan. Als die spanning er is de rest van de spanningen op B2, B3 en B4 meten. Het zijn er zeven. De waarden in het schema zijn richtwaarden en kunnen fors afwijken zonder de werking te beinvloeden. Zet al deze getallen in je volgende bericht. Zeker niet in het wilde weg weerstanden gaan vervangen!

Dank voor de reaktie.

Welke onderdelen kan ik het beste doormeten? Ik heb het schema, maar niet zoveel kennis hiervan
