B6X94A revisie.

Ben toch maar even gestart met het onderzoeken van de Philips versterker, zie "op welke spanning aansluiten GA9015"

Het was niet te geloven, op het achterplaatje stond AG 9015. Maar toen het achterplaatje verwijderd was stond op het chassis AG 9018 met een ander serie - productie nummer, waaruit blijkt dat het chassis in 1964 geproduceerd was. Verrassend toch!

Ton,
Ik denk eerder dat het dan om een 9018 chassis in een 9015 behuizing gaat kom je wel vaker tegen.
Bij de 9018 zit de PU stand links en bij de 9015 in het midden.

Mocht vandaag een goede AD3800AM ophalen, had oude erg beschadigde opgeblazen, draait nu weer op de zelfbouw.
Met dank aan Henk van 't Kruis, die mij tevens hielp aan de twee ontbrekende smoorspoelen.
Kreeg deze smoorspoelen kompleet ingebouwd in een Philips GA 9015 mee. Alles voor een redelijk prijs.
Het was niet te geloven, op het achterplaatje stond AG 9015. Maar toen het achterplaatje verwijderd was stond op het chassis AG 9018 met een ander serie - productie nummer, waaruit blijkt dat het chassis in 1964 geproduceerd was. Verrassend toch!

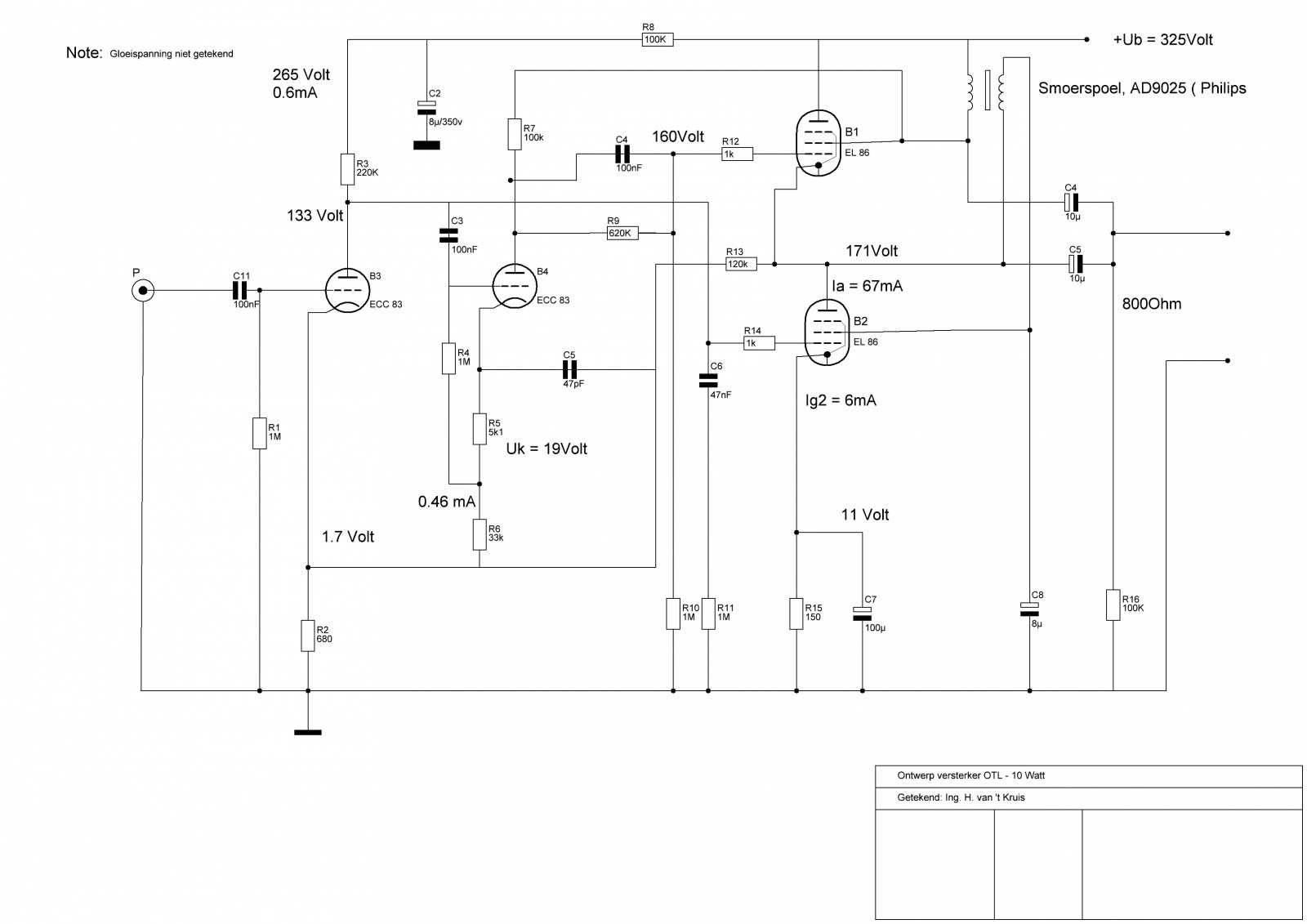

www.buizenradioclub.nl/media/kunena/atta.../197/OTL-ontwerp.JPG
Bovenstaand monoblokje (tek. H. van't Kruis) heeft een smoorspoel, zou de uitgangstrafo van de EL 84 geschikt zijn ,
er zijn 4 wikkelingen beschikbaar 1x 309ohm en 3 wikkelingen (28 -70-203) totaal 305ohm. Zou dit als smoorspoel
kunnen dienen i.p.v. Philips AD9025? Overigens draait de stereo buizenversterker (volgens eindtrap B4X69A)
Aangesloten op Quad voorversterker type 33, dus samen met Quad eindversterker 303. Het geluid van de buizen
Is anders uiteraard maar erg goed.

Hierbij nog even het schema van de verbouwde B6X94A naar
OTL, het draait wel naar mijn zin, zonder enige terugkoppeling.
Alle c's eruit, behalve koppel .

Alle verdere onderdelen van de B6X94A zijn gratis beschikbaar, alleen wel ophalen.
