B8X72A schaaldraad

: FYI : Ik heb de laatste tijd een aantal B8X72A 's mogen repareren. Bij 4 stuks ervan was er al eerder aan gewerkt en de schaaldraad niet juist gemonteerd. Soms zat het koord er netjes in, maar liep het geheel niet zoals het zou moeten. Of de wijzer liep de juiste richting uit en de varicap de verkeerde kant op. Dus de varicap geheel ingedraaid moet de wijzer op 87 Mhz staan en de wijzer aan de rechter kant. Dit was dan echter niet zo en stond de varicao geheel open en de radio dus op 100 of 108Mhz. dus de varicap draaide de verkeerde kant op.

In eerste instantie snapte ik het ook niet en heb bij de laatste radio beide draden vernieuwd en geheel conform het Philips schema er in gezet. Dan liep de wijzer goed maar de frequentie klopte niet. Als je er niet op let, en dat gebeurt vaak ale je op de kabel zit, valt het niet eens op. Maar mij wel omdat het ook als je iets bij wilt regelen een en ander niet klopt.

Na enig puzzelen toch tot de conclusie gekomen dat het schema van philips niet klopt. Als je de draden in kleurt en de loop volgt zie je dat de wijzer goed gaat en de varicap de verkeerde kant op. Het lange koord moet links op het wiel komen te lopen en het korte koord er aan dezelfde kant weer vanaf.

Het juiste schema heb ik er ook bij gezocht en dat vinden we bij de B7X82A. Het is iets anders getekend maar de loop klopt wel.

De link laat alvast de foto's zien van de foute experimenten en loop zoals ik het aantrof. De juiste loop van de draden plaatst ik morgen nog even, inclusief het ingekleurde schema. Door op schaalkoord te klikken de gemaakte foto's tot nu toe.


Schaalkoord

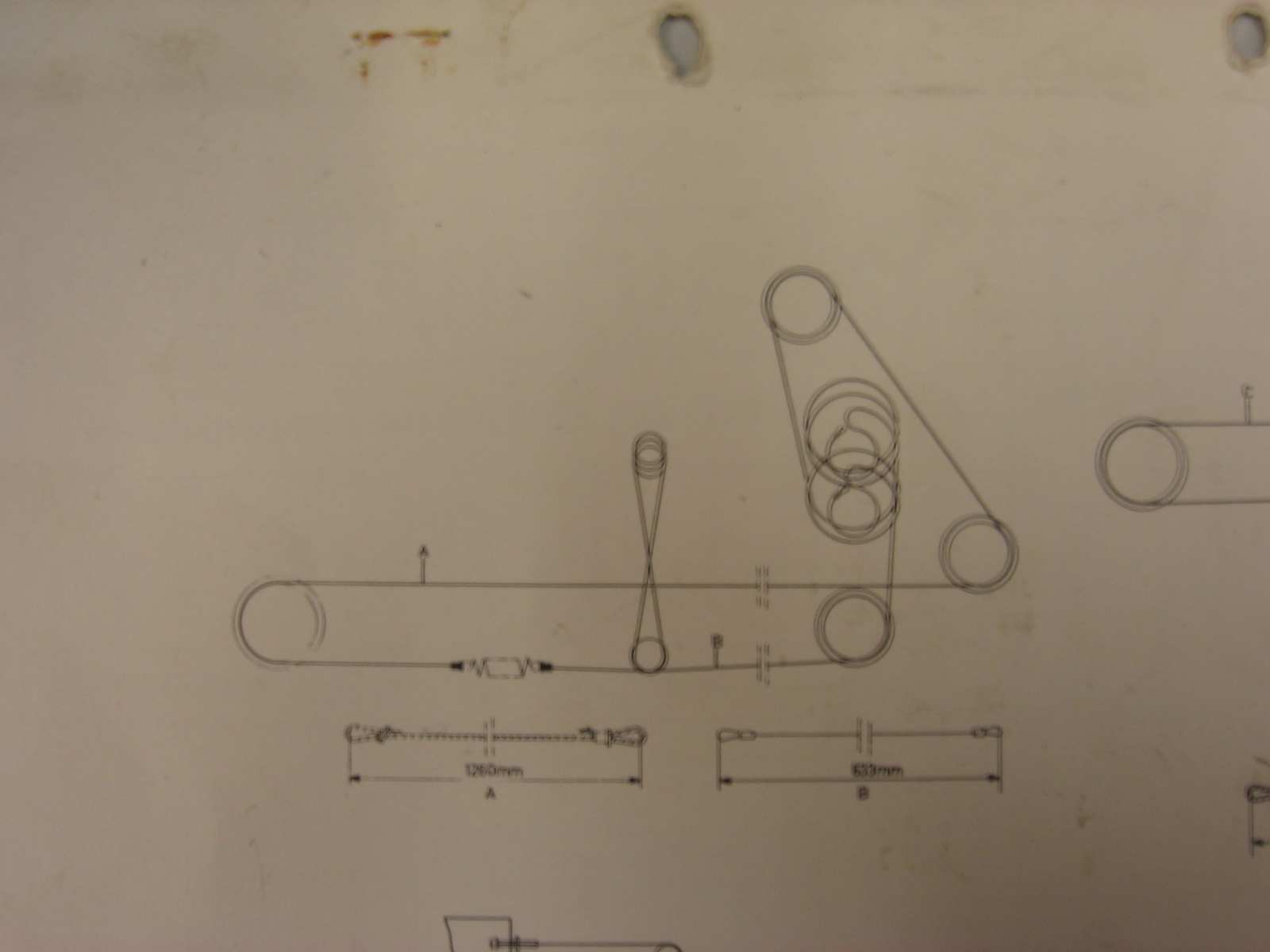

Het foute schema

De PDF is de juiste loop.


Ik ben wel nieuwsgiering naar ervaringen van anderen met de schaalkoorden van de B8X72A.
