Vraagje volumeregelaar AG9006

De oplossing van Peter was een stereo Lin potmeter, gekruist aangesloten.
Met op de lopers 2 weerstanden om beide helften weer parallel te zetten met minimale beïnvloeding.
Een nette oplossing.
Wist niet dat die "holle as"potmeters in deze versterker zaten.

Tja daar zitten nog zeer ouden typens in ook
ik heb met dat soort gewoon een gaatje er in geboord
met een pijpje om de boor zo dat er niet meer dan 1 mm diep geboord word
en dan met spuitje alcohol en was weer redelijk goed .
gewoon een gaatje boren aan de buiten rand achter kant
ja een stereo potmeters en de massa kruizen of zgz keren
dan gaan ze gekeerd werken goede oplossing goed gevonden wel
huub

Hoi Bert. Bij mijn eerste exemplaar in 2010 was er een flink probleem met de potmeter.

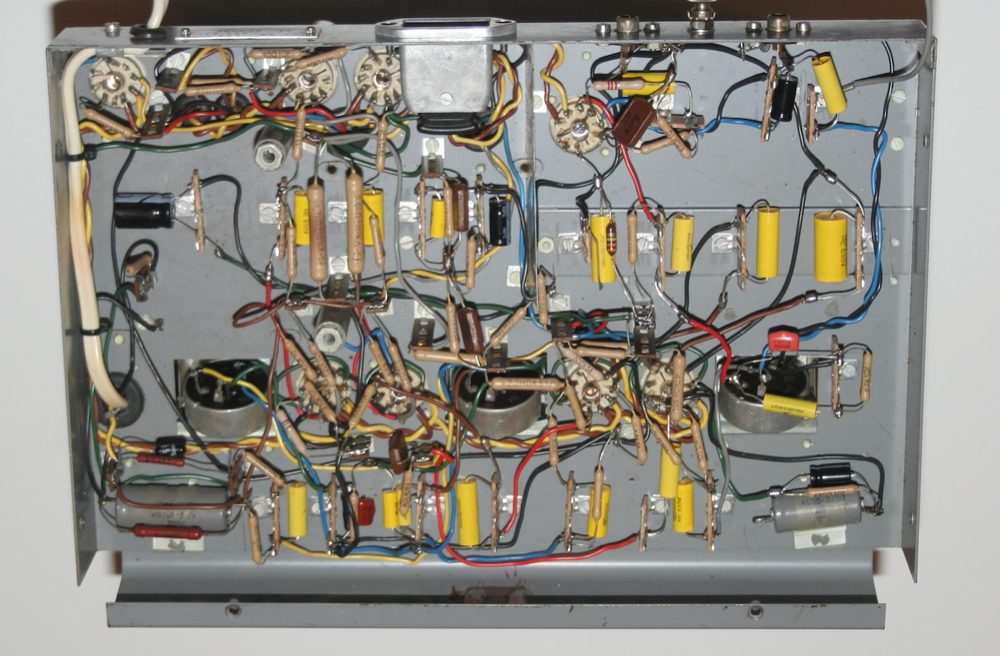

Peter Boin heeft die toen voor mij gereviseerd en volgens mij netjes opgelost. 1e foto.
Er waren bij dat exemplaar wel meer problemen en die heeft hij toen fantastisch opgelost.

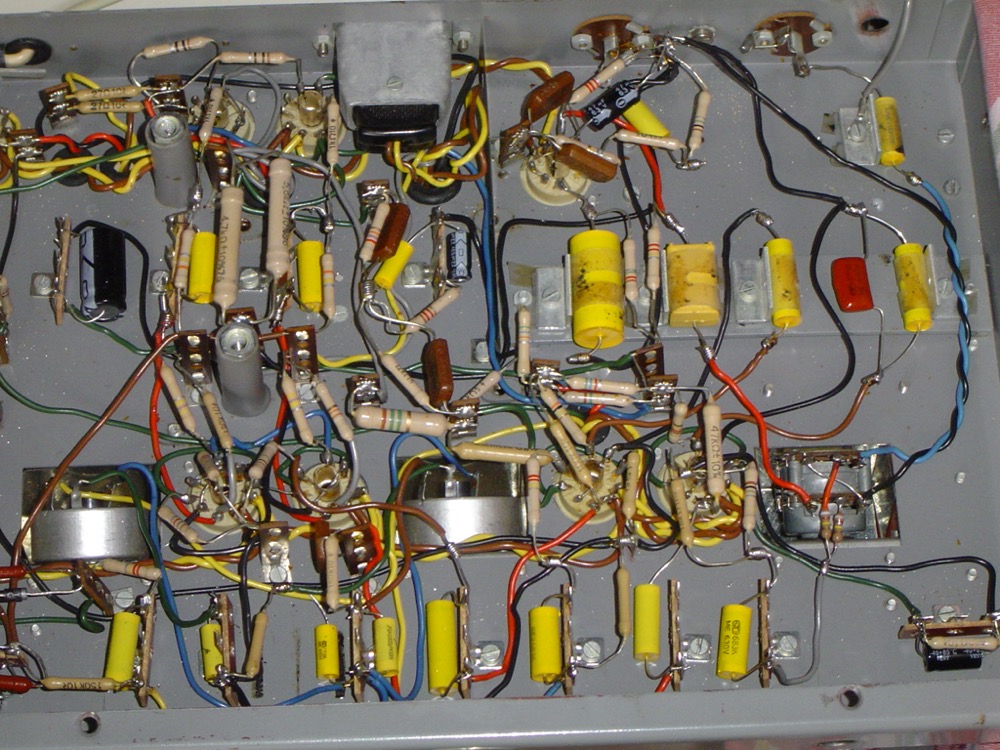

Zelf had hij er toen ook eentje die hij gelijktijdig, meen ik, opknapte. 2e foto.

De foto's moest even diep uit het archief opgedoken worden.
De laatste heb ik even omgedraaid.

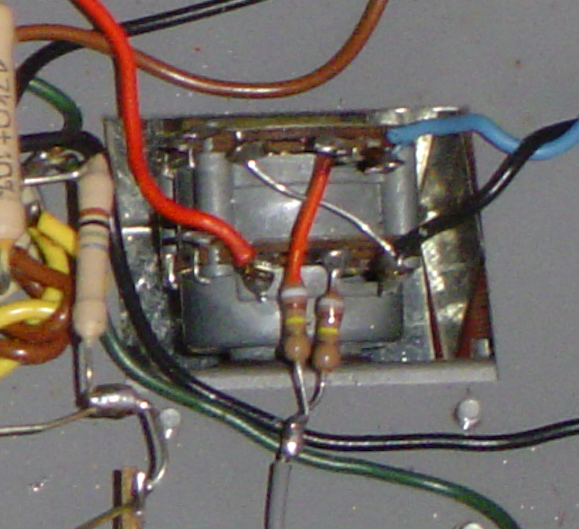

Detail:

@Bert,
je zou ook een log potmeter met uittrekschakelaar van Philips kunnen gebruiken, de schakelaar bepaald de keuze tussen radio of platenspeler .
er verandert niets aan het uiterlijk van jouw versterker.

Lineair regelt anders maar niet heel storend, zilververf zou kunnen werken als aftakking.

mischien gewoon 1.meg log potmeter gebruiken
met ter aanvulling op beide kanten.500K/ 470k weerstandje
parr er over heen .per kant potmeter van uit de loper naar de zijkanten
.. je kan het eens uit proberen ? ik weet niet of het per kant ontkoppelt
met verdraaien mischien kan je wat met een stereo potmeter van die waarden.
met de knop halveren
huub

De volumeregeling van de AG006 is om het zo te zeggen best apart.
Vanuit de middenstand regel je linksom het volume van de radio ingang en rechtsom van de grammofoon ingang.

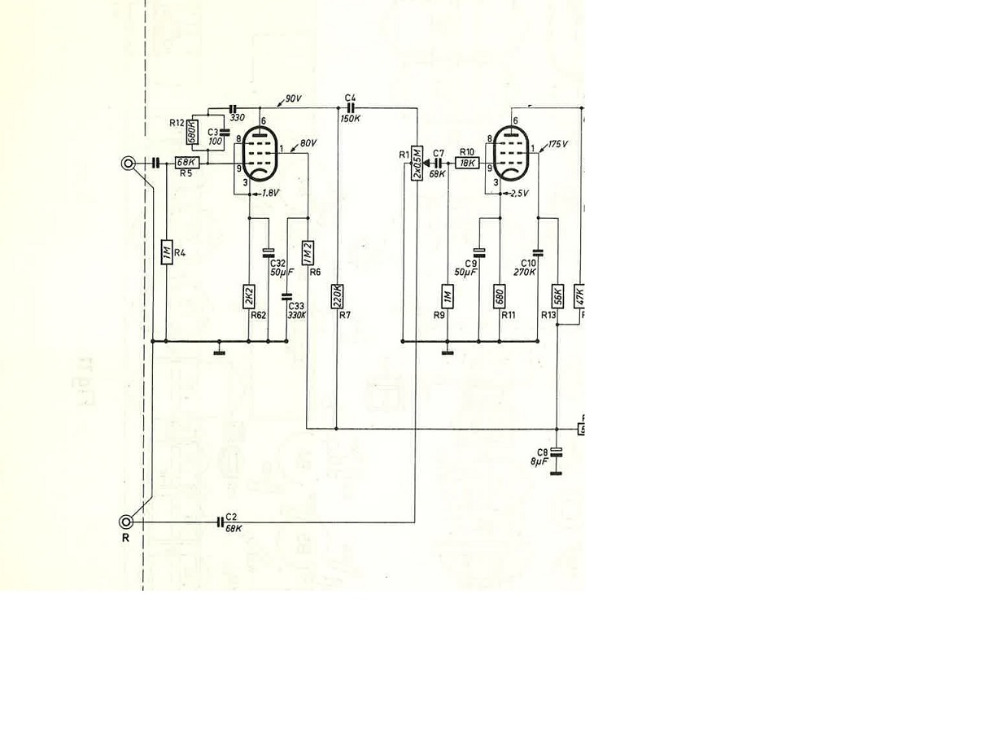

Ter verduidelijking een deel uit het schema.



Omdat het regelen van het volume niet lekker loopt kraken en lastig op het juiste volume te zetten heb ik het volgende in gedachte.

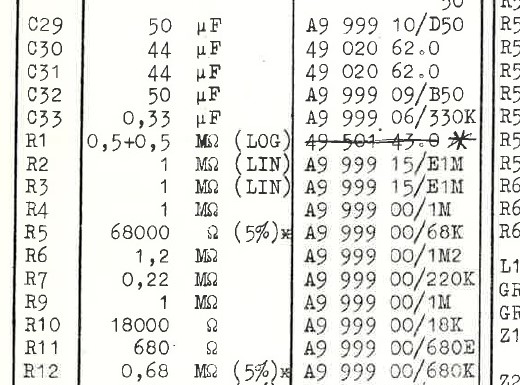

De waarde van de potmeter R1 is 2x0,5M LOG zie bijgevoegde deel uit de onderdelenlijst.



Het idee wat ik heb is een 1M potmeter zelf van een vaste midden aftakking te voorzien met gebruikmaking van geleidende lijm/verf.
Mij lijkt een LIN potmeter het meest geschikt, a omdat de vaste aftakking dan in het midden zit en b omdat bij een LOG potmeter de LOG werking averechts is.
In mijn opinie zal het verloop van de volumeregeling anders reageren maar doet dat ook afbraak aan de geluidsweergave?
Of mijn idee met geleidend lijm/verf lukt is nog de vraag maar goed niet geschoten is altijd mis.
