Afregelen MFB terugkoppeling 22RH532 lukt niet

:thumbsup: bedtijd

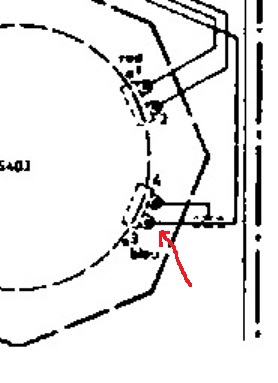

Die gaat naar aansluiting 3 (ik neem aan de versnelling opnemer) van de bas luidspreker.



Edit,
Dat is inderdaad de versnelling opnemer.

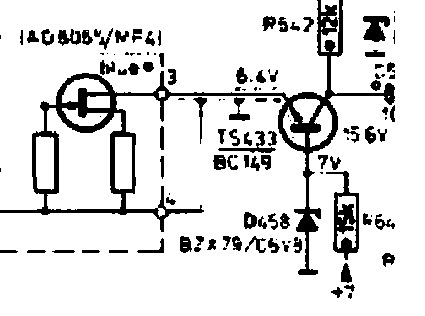

Op de versterker gaat deze naar de emitter van TS433



Het baardhaartje dan ook maar even. :lol:

Goed gevonden! Maar wat zat er dan aan het rooie draadje?

Het probleem is inmiddels opgelost.

Als eerste de versterkers onderling uitgewisseld.
Het probleem ging met de versterker mee.
Conclusie, het moest dus in de versterker zitten.

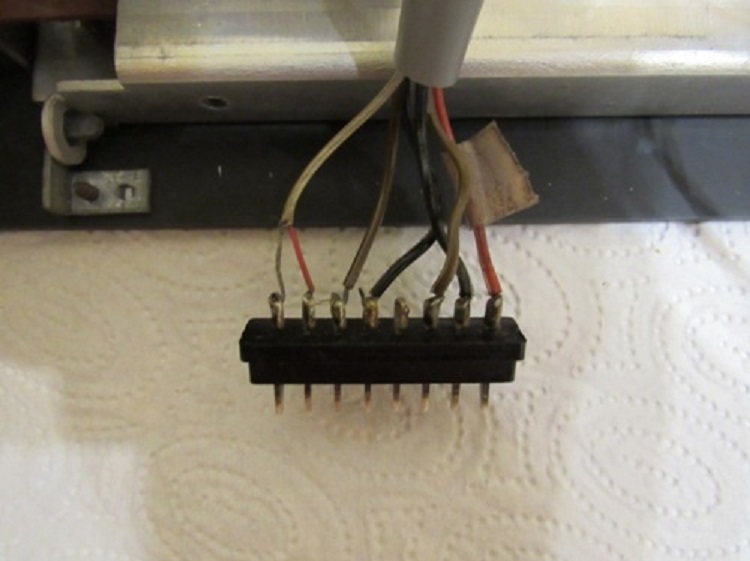

Op een gegeven moment viel mijn oog op een van de bruine draden van de aansluitplug naar de luidsprekers.
Deze was er al eens opnieuw aan gesoldeerd denk ik te zien aan de soldering.
Een baardhaartje van die draad maakte contact met een rood afgeschermd draadje die eronder zit.
Na loshalen van dat baardhaartje merkte ik dat de bas op 125 Hz minder luid was en kon ik hem weer keurig nou ja zo goed als op de gewenst waarde van 125mV op 124,4mV afregelen.
Blijft lastig met die instel potmeters.
Dat zal de uiteindelijk de oorzaak zijn geweest denk ik zo.
Ik doe het ervoor.

Bert,

Die kristal plaatjes in de woofer(versnellingsopnemer) willen ook wel eens afbreken bij de flinterdunne soepele draadjes.

Ik kwam er 30 jaar geleden achter bij een 541.
Het geluid van de ene box was veel anders dan de andere, meer boembas had de ene box wat ik me herinner.
Toen maar voorzichtig gaan regelen met de potmeter van de MFB schakeling.
Geen resultaat.

Vervolgens de AD7066MFB woofer uit elkaar gehaald, dwz de stofkap eraf.
Oorzaak toen gevonden: een afgebroken draadje van het in rubber opgehangen kristalplaatje in het versnellingsprintje in de woofer.
Met wat kunst en vliegwerk dit hersteld.

En weer opnieuw afgeregeld tot het geluid weer hetzelfde was als bij de andere box.
Werkte weer prima!

Misschien is dat bij jou ook het geval.

Groet Frank

Oftewel +7 (34 V), emitter TS433 (6.4 V), ...
