Ik zou wel voor de plastic versie gaan maar ik zou de eindpitten niet door het filter voeden. 't Is tenslotte een push-pullversterker. In mijn geval zou 31 W dissipatie dan voldoende zijn. Met de eindpitten erbij wordt het krap. De metal tab is dan inderdaad beter. Overigens doet de vergelijkbare STP3NK80Z "maar" 70 W. De FQP3N80C een dikke 100 W. Fun fact: hier staat de "80" in het typenummer weer wel voor "800 V"...

Vandaag een soortgelijke ervaring met een zelfde versterker.
Deze heeft al ruim een jaar lang probleemloos gespeeld.
Gisteren heb ik andere eindbuizen geplaatst en afgeregeld,niet dat er iets mis was met de oude.
Ik heb me laten verleiden een kwartet te proberen dat cryogeen behandeld was, de aanbieder,
een ex natlab medewerker, beloofde een verbetering ten opzichte van niet behandelde buizen.
Sceptisch zo als ik altijd tegenover dit soort zaken sta, besloten dit toch maar te proberen.
de aanbieder is per slot van zake een alom gerespecteerd natuurkundige en chemicus.
De buizen waren ook van een respectabel merk.
het afregelen verliep goed, klank gelijk aan een onbehandeld setje,
Edoch vanochtend een 100hz zoem uit een kanaal, en bij het bekloppen van de buizen een hoop onweer uit de luidspreker.

Kortom 1 Fet in sluiting en 10 ohm serie weerstand was 13 ohm geworden, beide vervangen,
oude pitten erin, opnieuw afgeregeld, en hij is weer stabiel.
Moraal: leg nooit buizen in een koelkast van min 200 graden

@Tjerk,
dacht altijd dat de IRF840 800 volt Stom was, zal toch beter de datasheets moeten bekijken.
De +1 spanning is 440 volt
Ga zeker jouw aanzet even gebruiken om een ander type te kiezen, maar wel metaal voor de disipatie.
Dan kan Bert zijn versterker er ook van profiteren.

Die zijn stuk. Tussen pin 1 (gate) en willekeurig andere pinnen (drain, source) mag geen weerstand te meten zijn. De IRF840A heeft een V(DSS) van 500 V. Die had ik niet gekozen, te weinig marge. Zelf heb ik een IRF540 (V(DSS)=200 V) in een toepassing die 160 V maakt. Dat is al heel krap...

Edit: dit is wel een mooie kandidaat (IPA80R1K4CEXKSA2). Fractie duurder dan de IRF840 maar 800 V en nog geisoleerd ook. Wel een onmogelijk part number...

Tjerk,

Die MOSFETs had ik al ohms gemeten in de schakeling.
Maar of dat wat zegt?

Meting IRF840
Links op de koelplaat waar de 120 Ohm weerstand doorgebrand is.

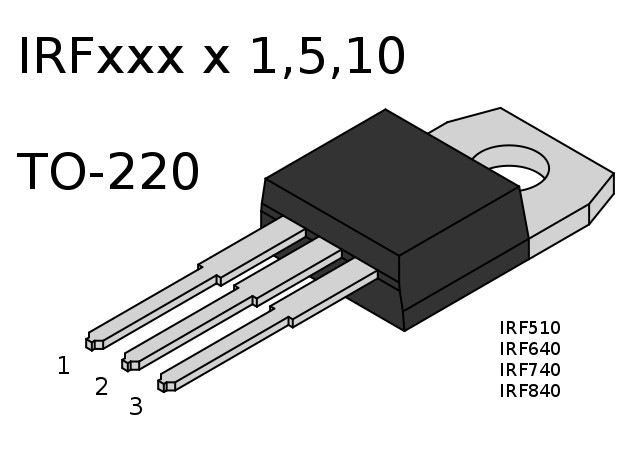

Tussen pen 1 en 2 0,11 ohm
Tussen pen 1 en 3 0,11 ohm
Tussen pen 2 en 3 0,15 ohm.

Rechts op de koelplaat.
Tussen pen 1 en 2 66 ohm
Tussen pen 1 en 3 66 ohm
Tussen pen 2 en 3 1,4 ohm

Dan zullen de MOSFETs ook wel stuk zijn ben ik bang... Wel raar, op zich zou dit circuit tegen kortstluiting moeten kunnen. Moet wel bekennen dat ik dit nog nooit heb geprobeerd in real life.

Edit: het kan zijn dat de MOSFETs te krap bemeten zijn qua V(DS,max). Maar dat kan ik me niet voorstellen.

Het afregelen van de versterker volgens de bouwbeschrijving ging zonder problemen.

Stap 1 het afregelen van de 6,3V= gloeispanning.
stap 2 het afregelen van de 45V negatief spanning.
stap 3 het afregelen van de russtroom 45mA ( 0,45V ) van de EL34 buizen (ingangen kortgesloten en luidsprekers aangesloten).
stap 4 balanceren van de eindbuizen zie procedure hieronder.

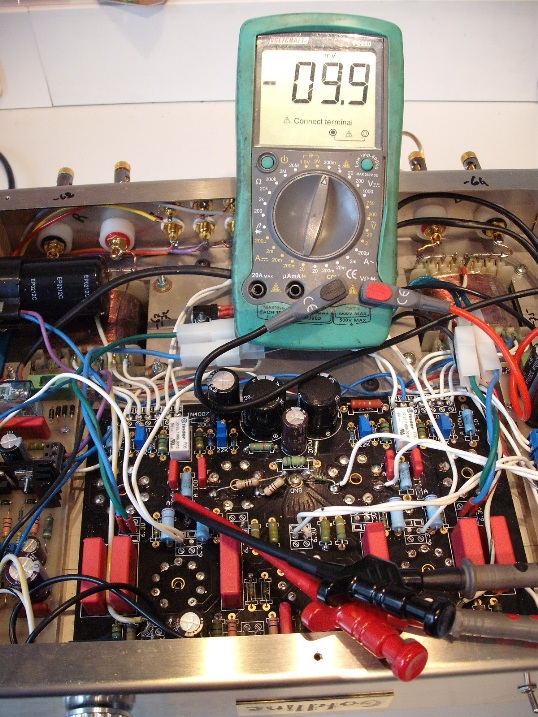

Sluit meter aan op punten A & A op de 200mV dc-range.
Regel doormiddel van slechts één instelpot af op nul volt (+/- 3mV)
Doe hetzelfde met het andere kanaal.




Na 10 minuten in bedrijf deze instelling nogmaals gecontroleerd en de versterker uit gezet.
Tot zover geen problemen.
Daarna de ingangen van de kortsluiting ontdaan middels een passieve voorversterker (volume regelaar) van Qed een CD speler erop aangesloten en na een minuut of tien ingeschakeld.
Ik had na inkomen van de groene led heel even een zacht geluid en vervolgens ging het mis.

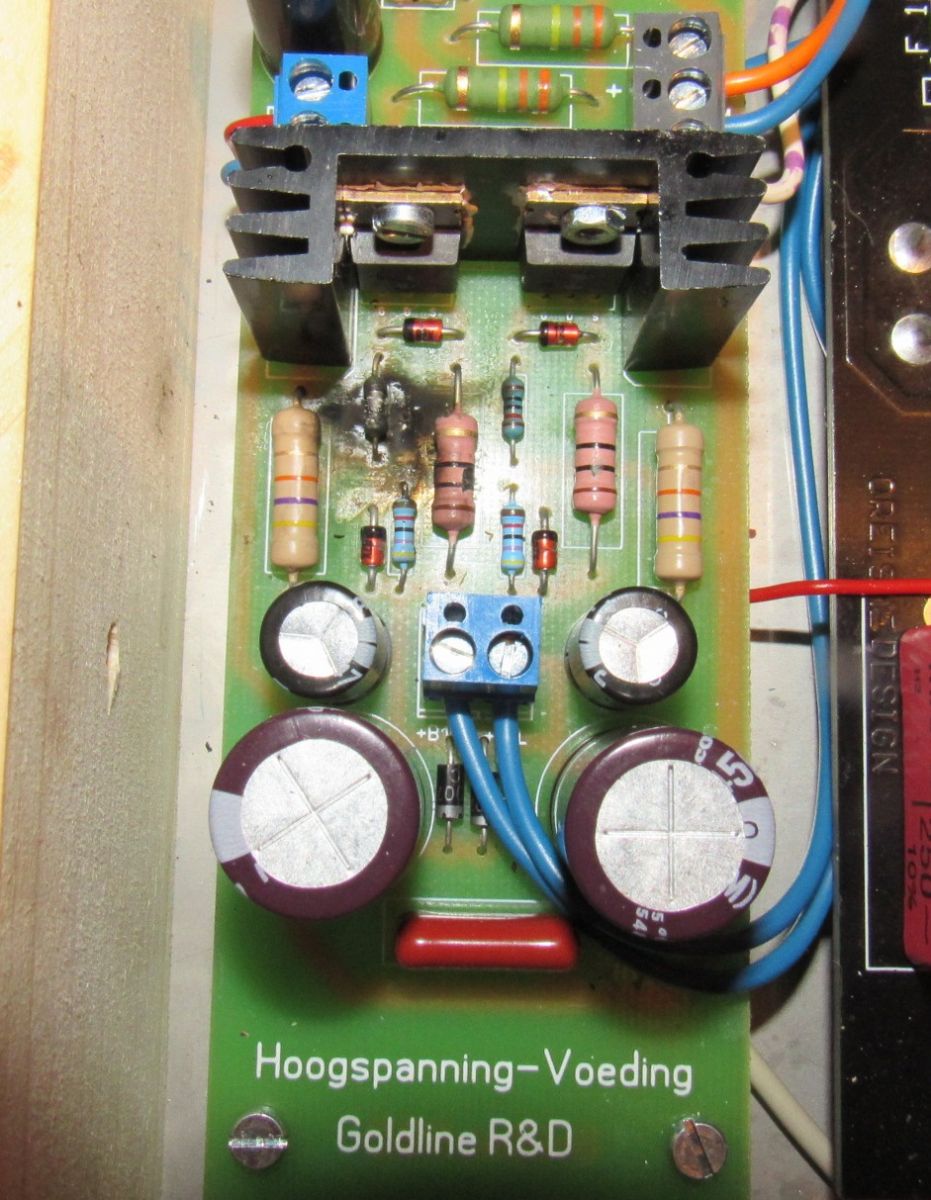

Een 120 Ohm weerstand links op de print brandde door en de twee 10 Ohm weerstanden defect, meten oneindig.



Wel vreemd dat de versterker zonder bron aangesloten tweemaal 10 minuten zonder enkel probleem in bedrijf was geweest.
Een ding is zeker het wordt door onze Cees opgelost !
Dus nog even wachten voor ik ervan kan genieten .
