Hacker PCL86 Kloon

Ik zal de busjes eens aarden en dan met de Siemens buisjes testen. Snel genoeg gedaan.

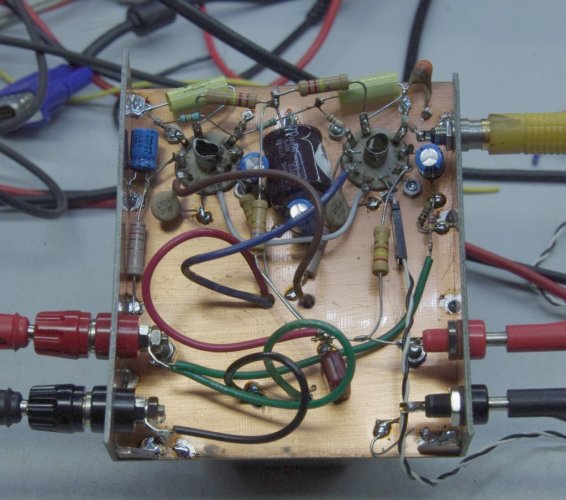

Ik zie bij de opbouw dat het middenbusje niet aan massa ligt. Dit busje kan er ook de oorzaak van zijn dat de boel gaat oscilleren. Elk aansluitpunt van de voet heeft t.o.v. het busje een capaciteit en dan kan rare koppelingen opleveren.
Dan over de condensator van anode eindpenthode naar massa: De impedantie van de uitgangstrafo neemt toe naarmate de frequentie hoger wordt. In feite is die condensator een noodzakelijk kwaad om te hoog oplopen van de impedantie te voorkomen.

Groeten,
Peter

Sommige PCL86's oscilleren erg graag. Ik heb een paartje Siemens die oscilleren. De Philipsen (zes stuks) zijn vrijwel stil. Maar daarvan hebben een paar exemplaren weer andere fratsen die ik helemaal niet snap. Heb gisteravond laat nog een paar foto's gemaakt, zal ze binnenkort hier plaatsen.

Een afscherming voor de UGT, dus zowel aan de boven als de onderzijde kan helpen.
En de draden van de primaire van de UGT zo kort mogelijk houden en de anode draden van de UGT's
afschermen is belangrijk ter voorkoming van oscillatie.
Wat ook wel wil helpen is om een kleine r van b.v 100 Ohm in de anode draad die naar de primaire van
de UGT gaat op te nemen. En de anode draad door een ferrietkraal te rijgen.
Succes met de versterker.
Vr gr Cees.

Nu met terugkoppeling. Scheelt 10 dB gain maar maakt voor de oscillatie niet uit. Met twee C'tjes van 470 pF van beide anodes naar massa vrijwel weg.

Mischien een half metaal busje aan massa om de
Voet van de ECL 86 aan de onderkant dat word meer gedaan .
Huub
