Schakelaars Philips B7X73A

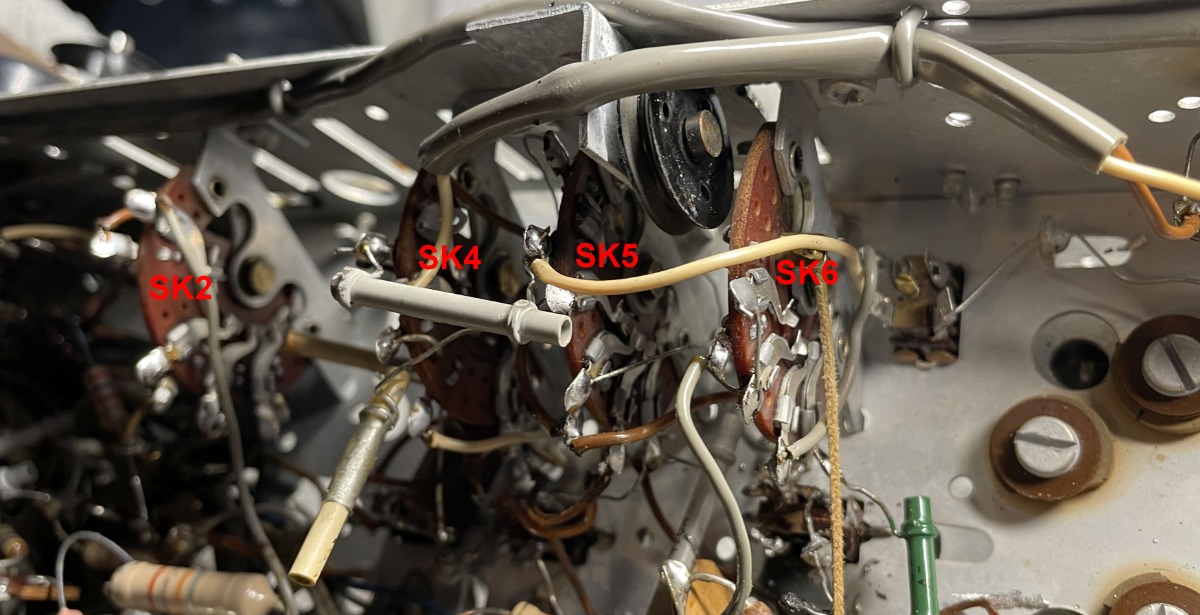

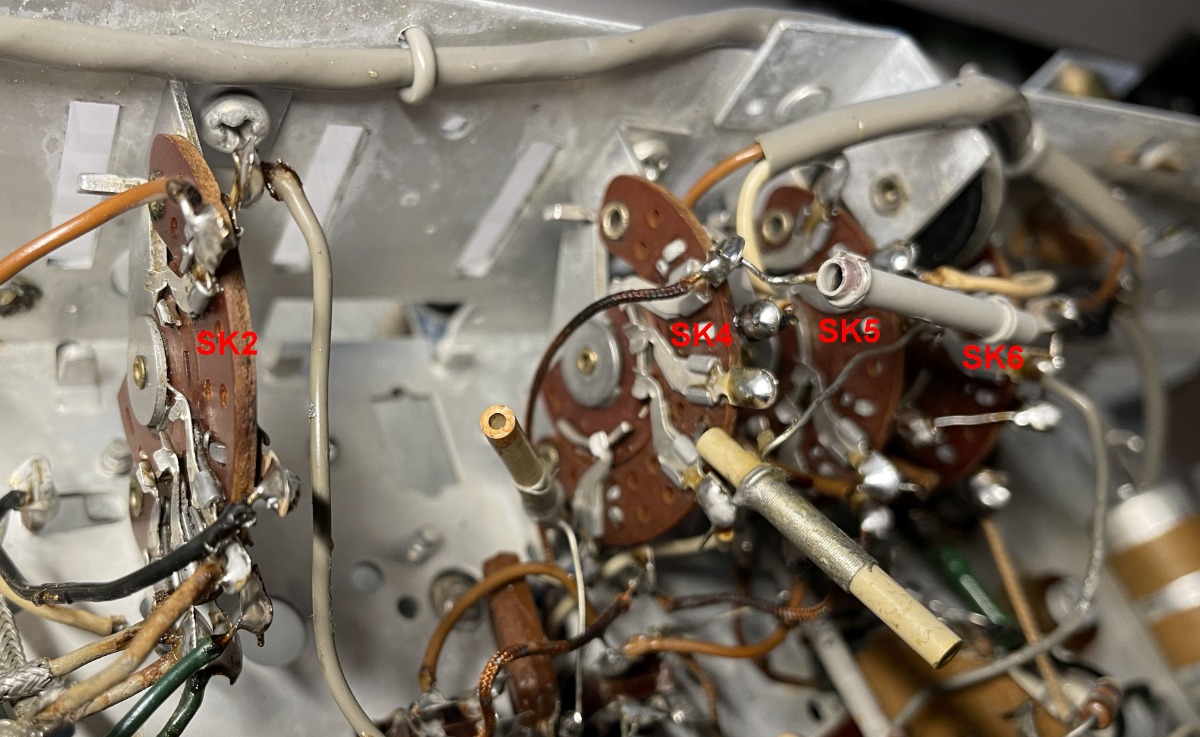

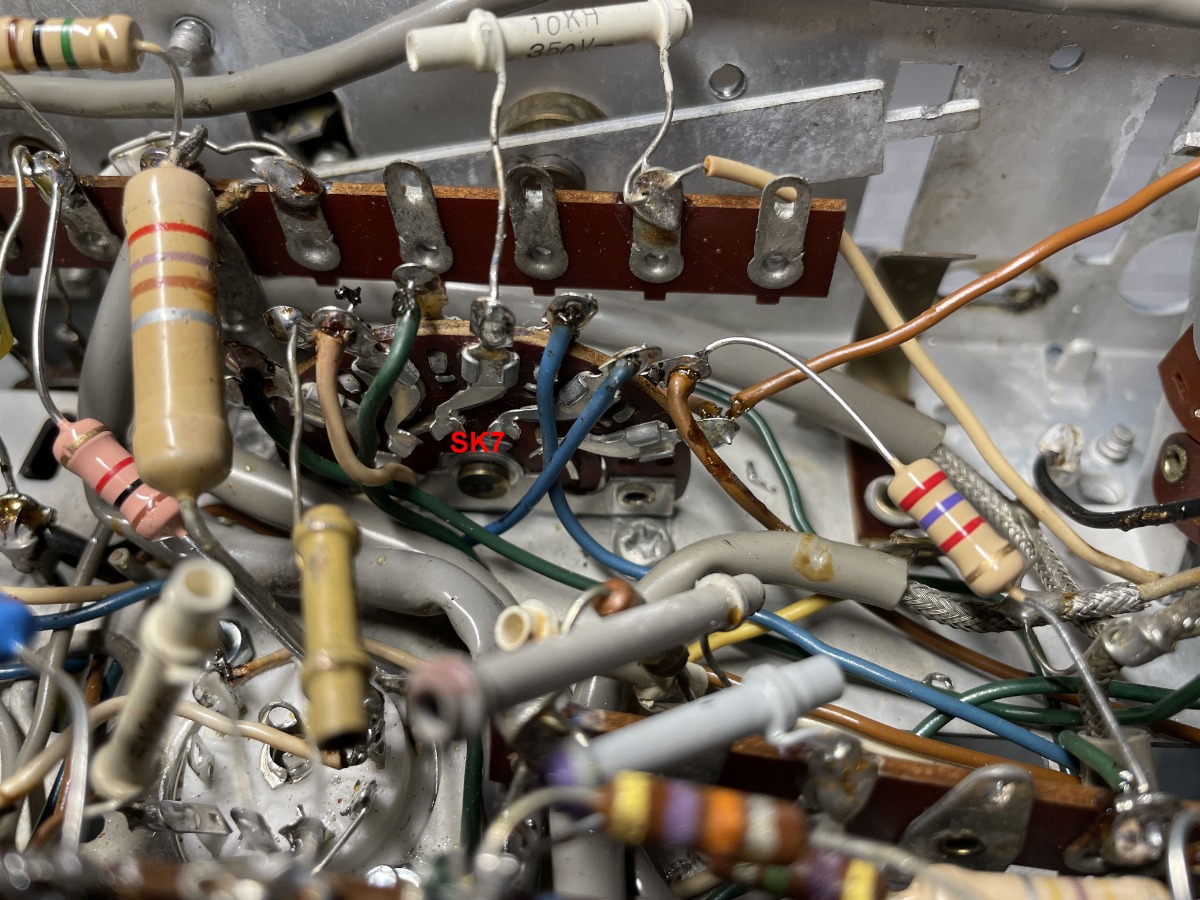

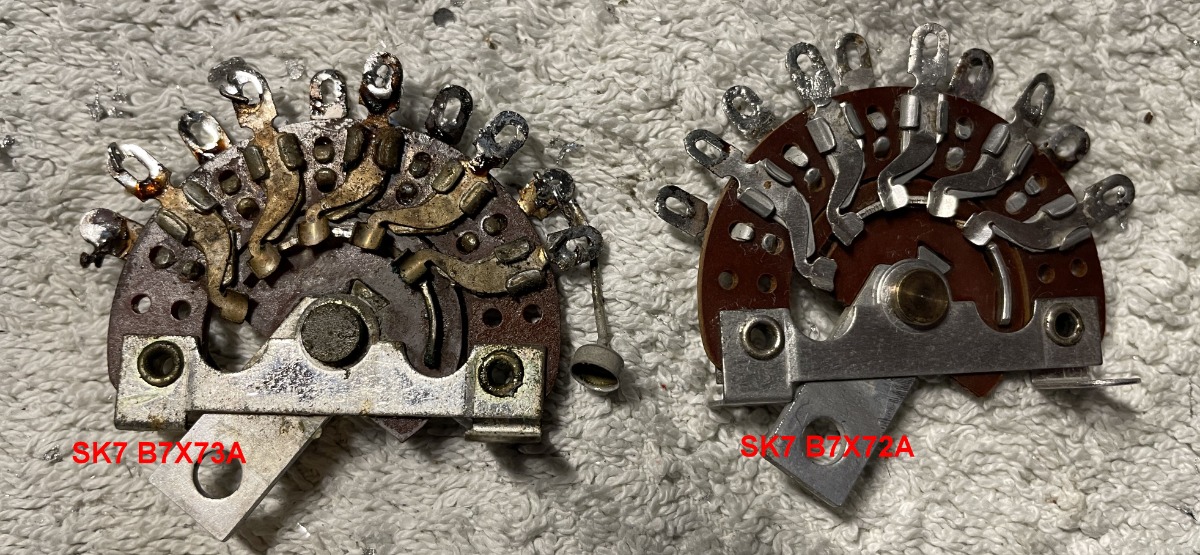

Inmiddels alle schakelaars gehad. Hopelijk is het na-ijlende kraken bij het uitschakelen hiermee verleden tijd (dat ik ook ervaar bij de andere B7X73A en B7X83A). Later zet ik het kunstgebit er weer op. Bij het vervangen van SK7 brak tijdens het desolderen spontaan een kant van R10 af... Het hele mechanische zaakje ontdaan van vettigheid en stof. Hopelijk loont het poetsen    .      @ René: de pics zijn gemaakt met een Iphone 12 bij kunstlicht. Nog nooit waren de foto's van het spul uit Cupertino zo goed.

Nou nouw er is wel wat gebeurt in dat toestel
Zelfs Sinter klaas zijn baard zit er in de afstem trommel
maar we hebben goede hoop verders ,
huub

Mooie bijdrage en goede foto's trouwens.
Succes met het werk.

Schone en "nieuwe" SK2 gemonteerd.



Nog enkele foto's






Een tijd geleden kocht ik een tweede Philips B7X73A van een radio-kennis die het toestel al een tijdje in de opslag had staan, maar geen boxen erbij dus een nutteloze radio voor hem.

Het toestel speelt wel op de PU uitgang, maar met de bekende problemen zoals een krakende volumeregeling. De AM en FM zijn maar enkele zenders te ontvangen, en dan nog heel zacht (qua volume).

Nu de blaadjes vallen en we weer meer tijd binnenshuis doorbrengen heb ik dit toestel ter hand genomen. Er is eerder gewerkt aan de radio. Ik heb besloten de radio nagenoeg helemaal te strippen en opnieuw op te bouwen:

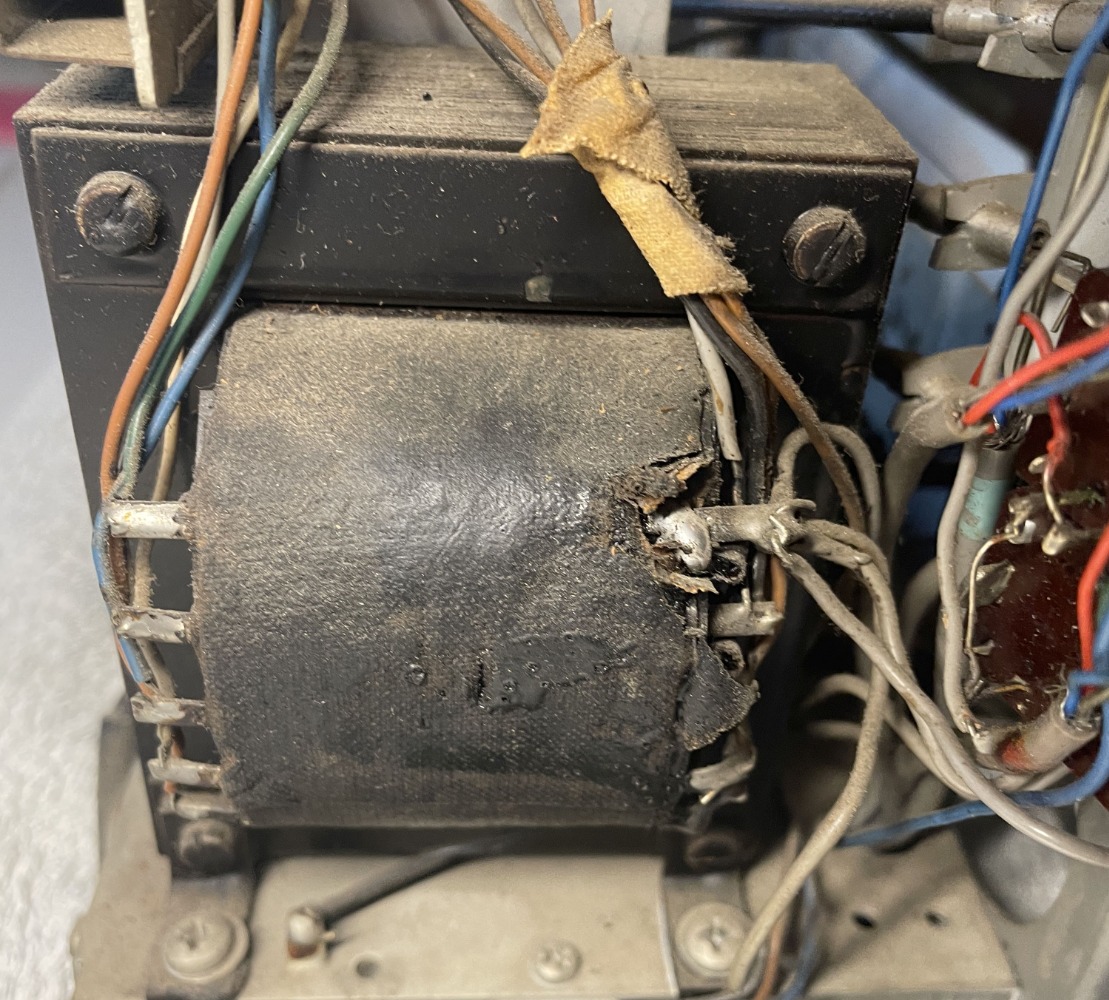

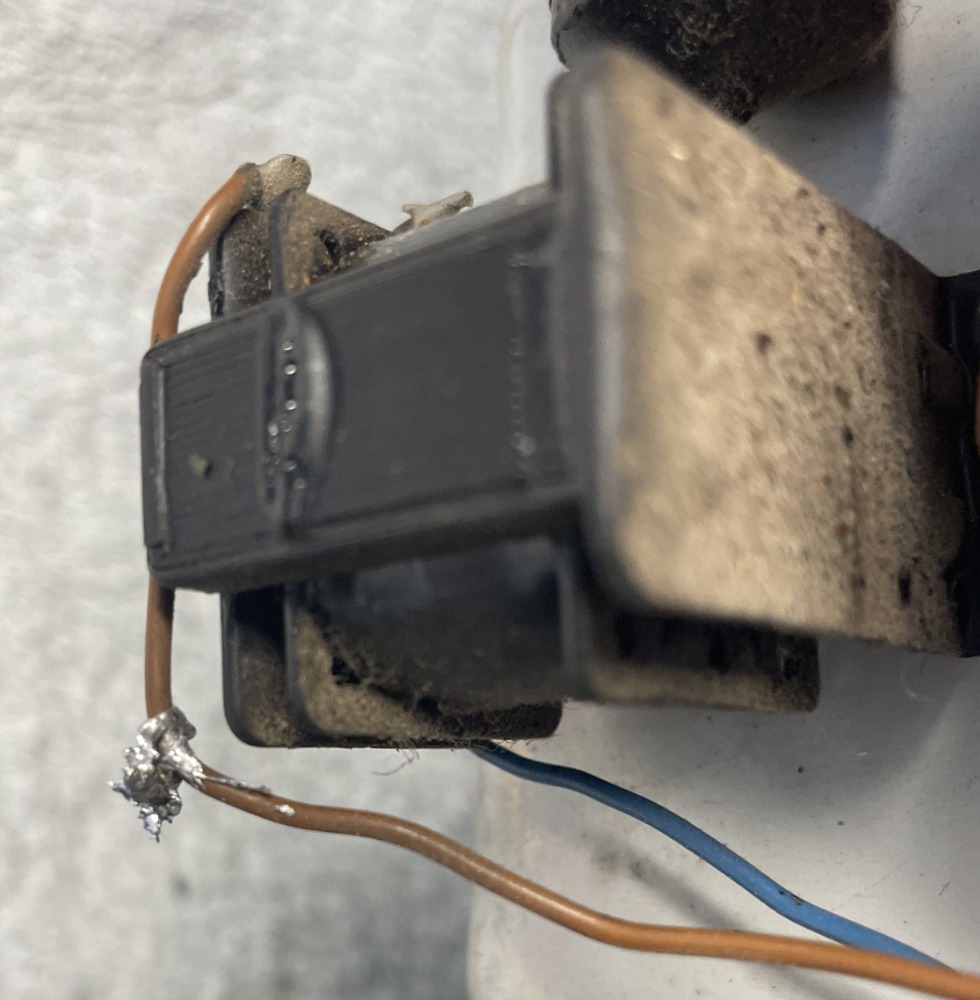

- Trafo aftakking gloeispanning is afgebroken en provisorisch vast gesoldeerd (laat los bij de eerste aanraking),
- Buisvoeten EL86 verkoold,
- Potmeter kraakt,

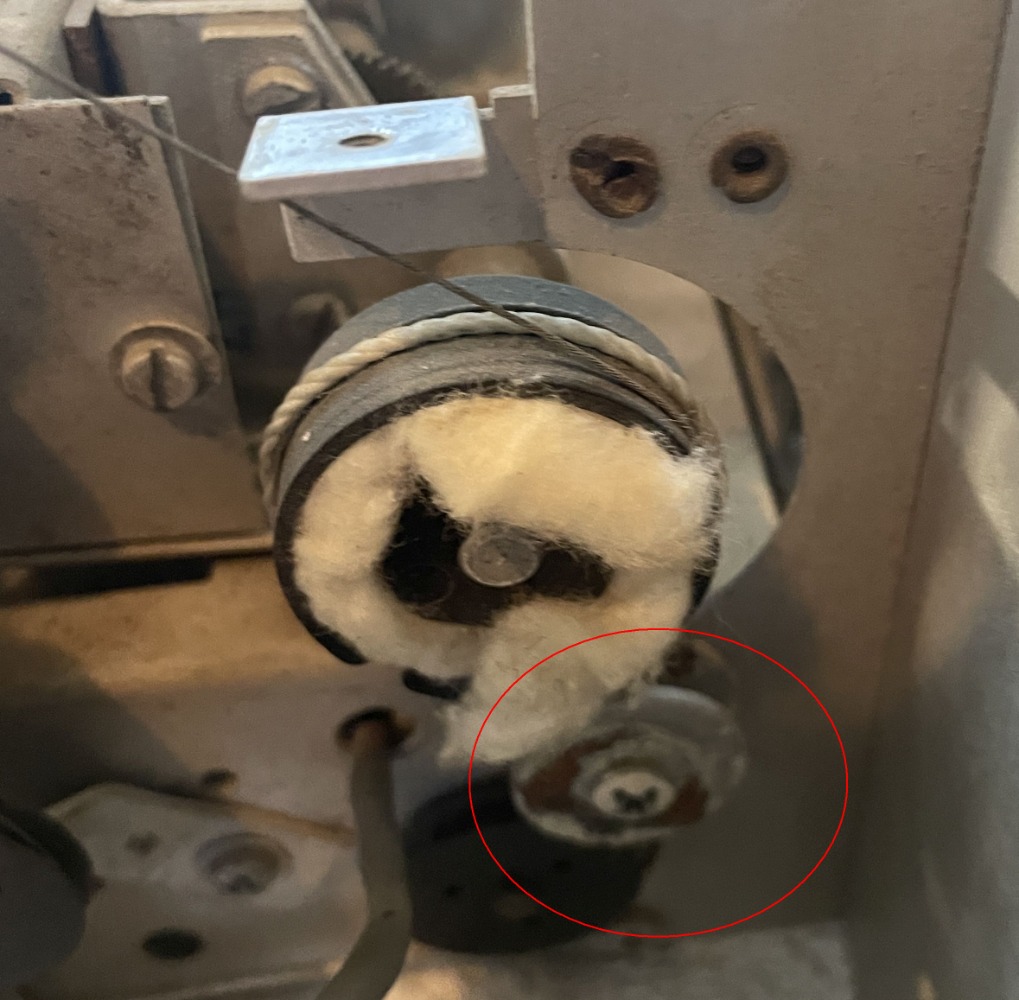

- Afstemkoord FM is vervangen, maar op een vreemde manier aangebracht waardoor het zaakje halverwege de schaal vastloopt,
- Bij demontage valt er opeens een staafje uit een kern van de FM unit,
- Condensator FM unit los contact met de antenne uitgang,
- Pertinax plaatje FM unit mist schroef,
- Pertinax SK zien er niet goed uit,
- Er is gedraaid aan de kernen / instelbare C's,
- Voedingselco staat bol aan de bovenzijde,
- Sommige teercondensatoren zijn vervangen, maar de weerstanden zijn  alle nog origineel.

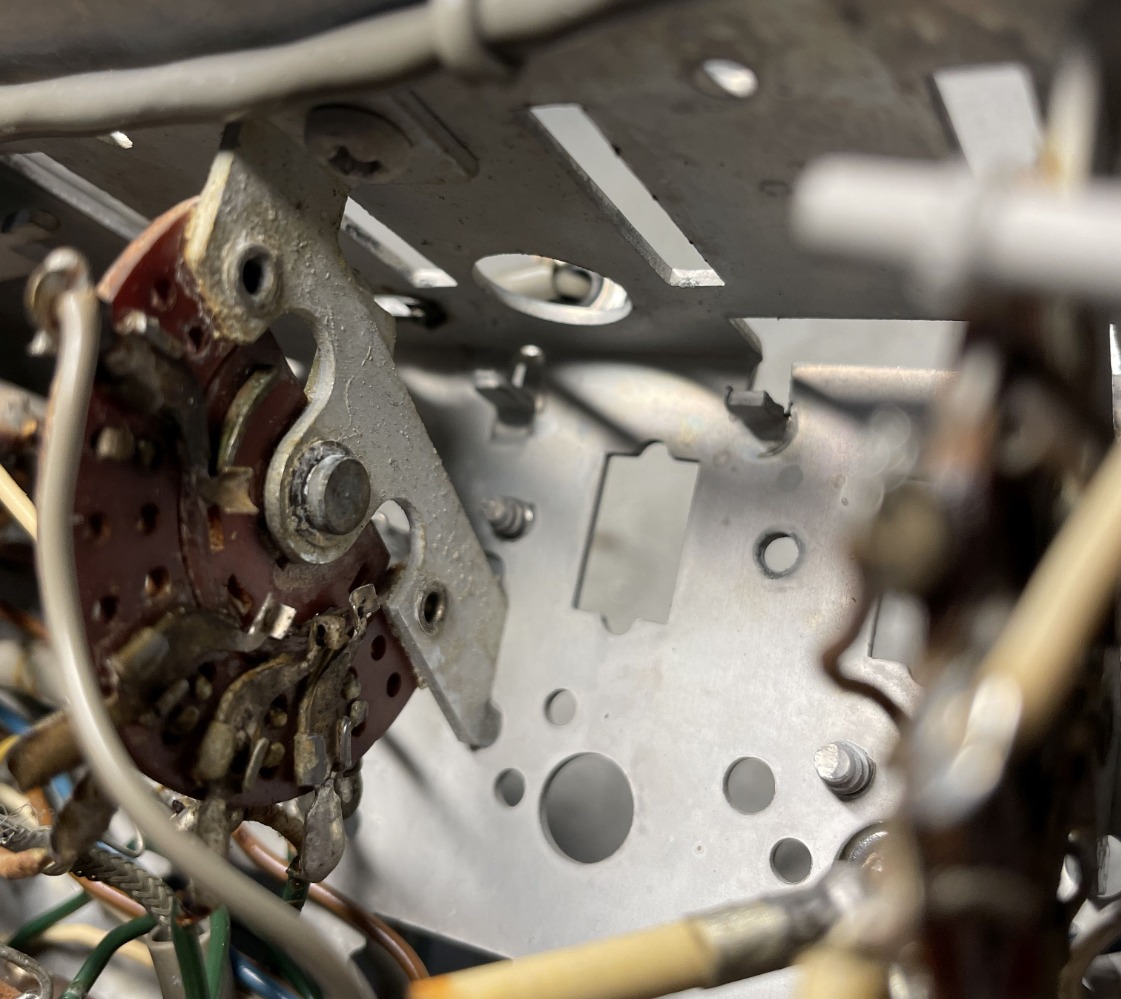

Ik heb eerst het chassis ontdaan van voedingstrafo, "kunstgebit", afstemkoorden, FM unit, spoeltje uitgang LS, steunen schaal, toonregeling, voedingselco. Hou ik over een redelijk licht een kaal chassis. Dit gereinigd (stof, vet en nicotine verwijderd.)

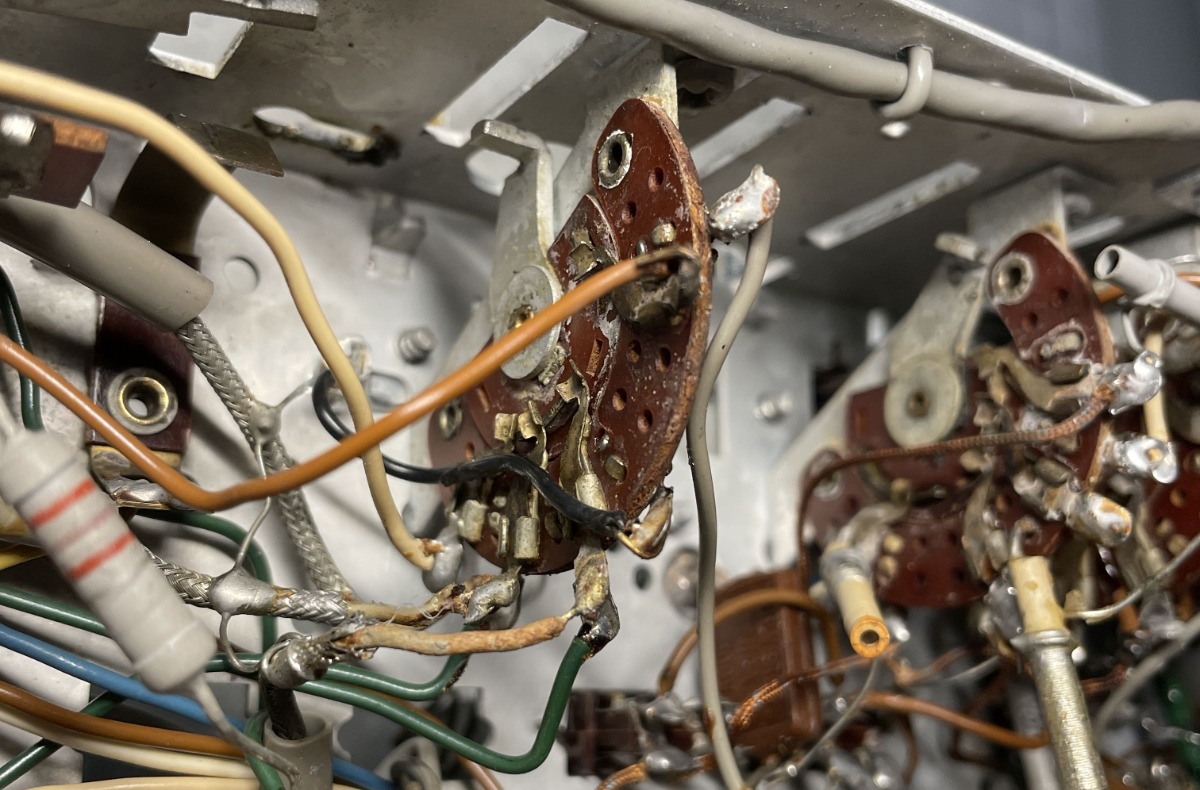

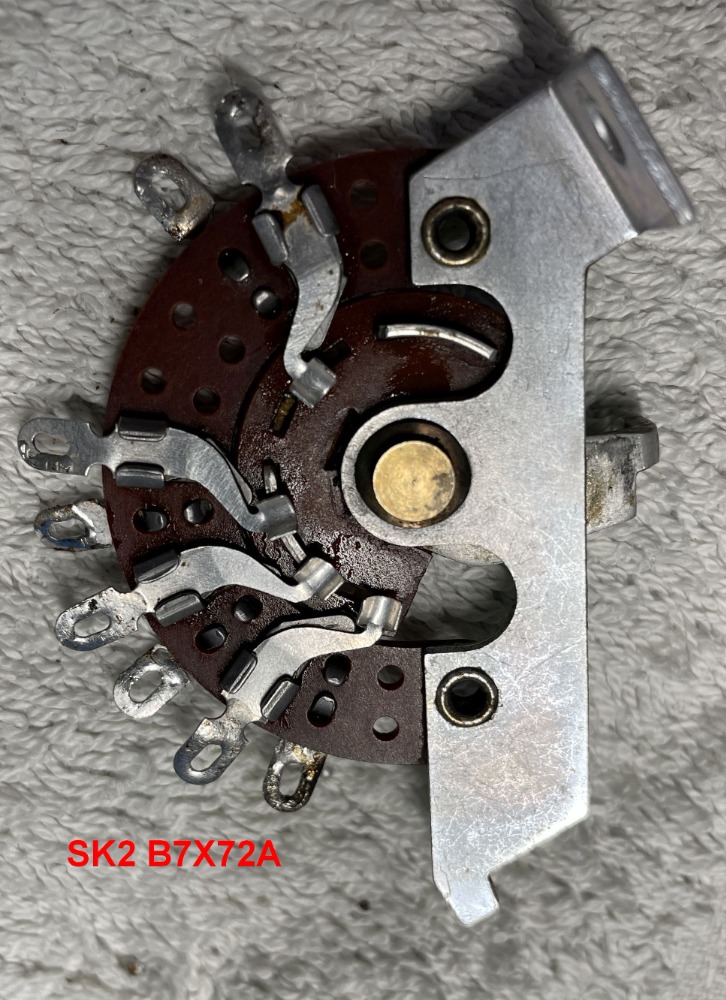

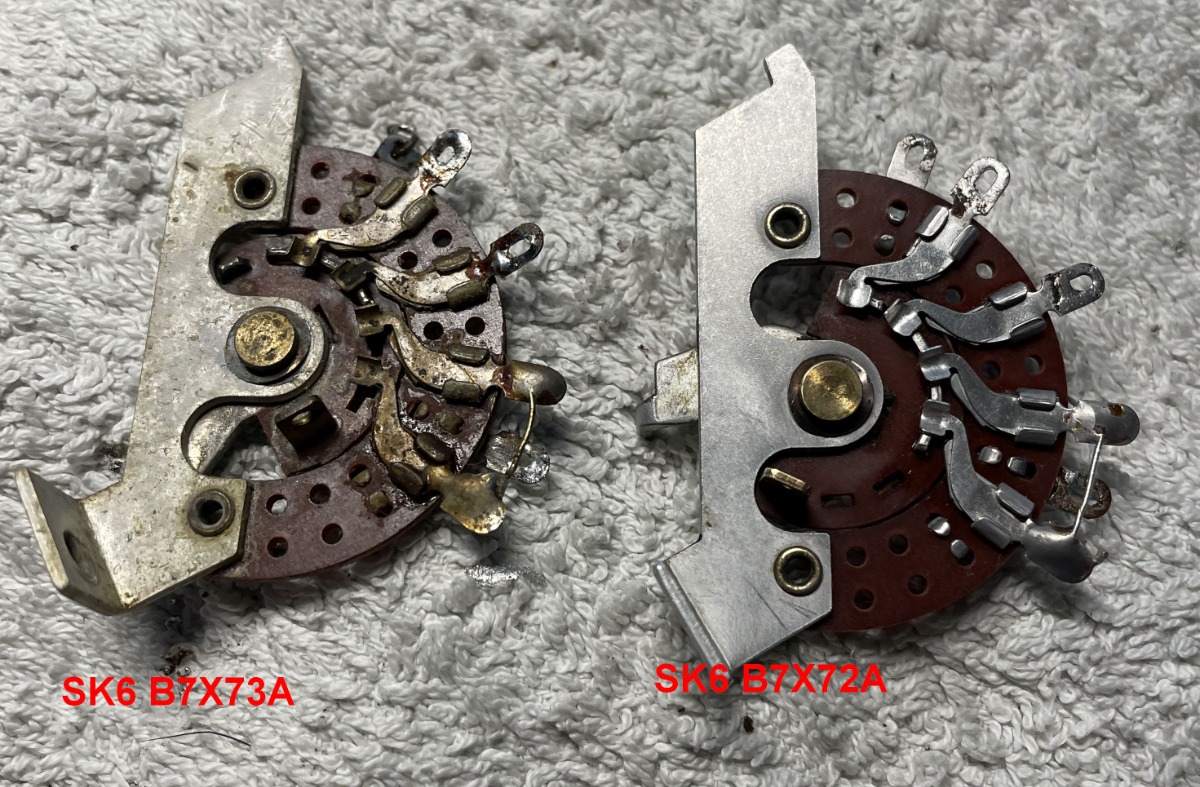

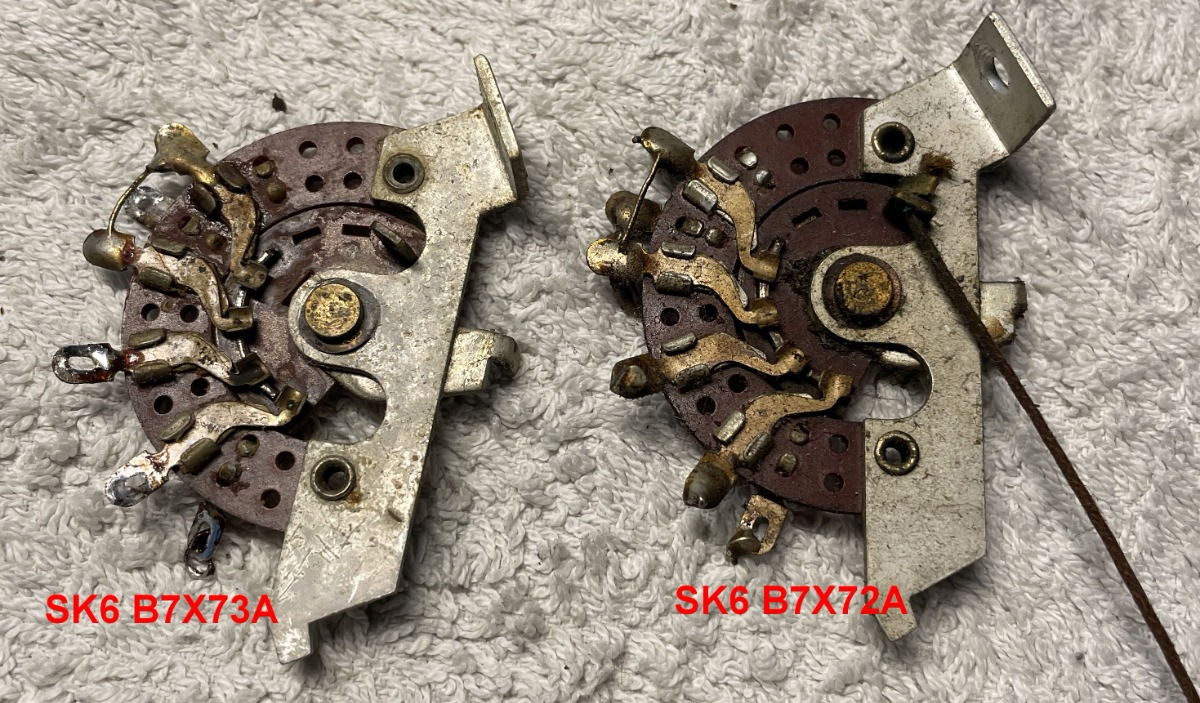

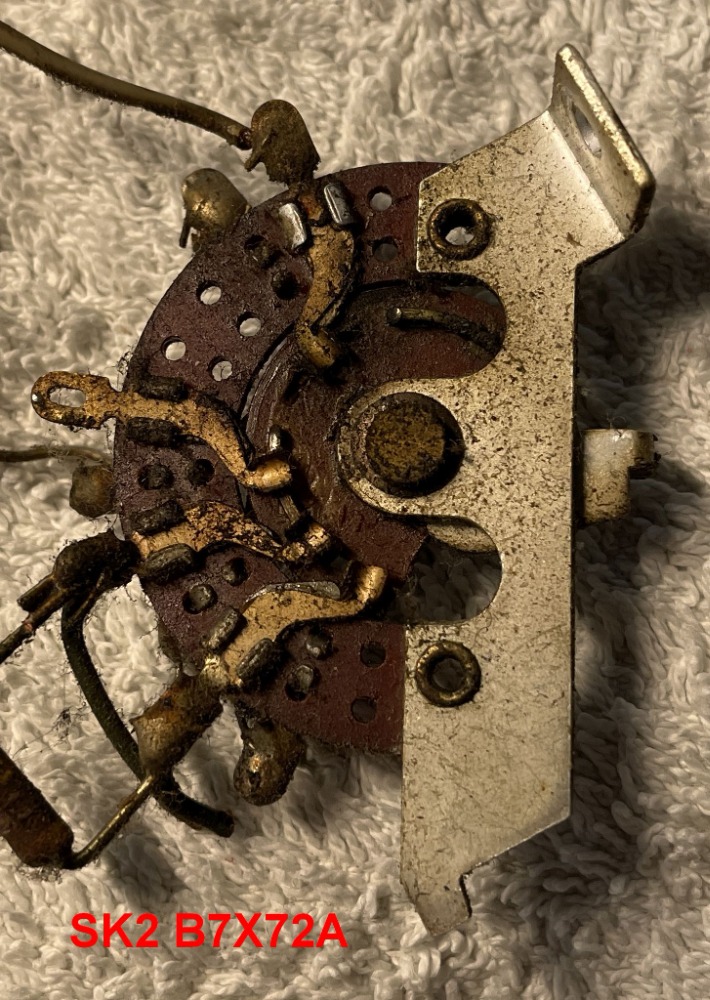

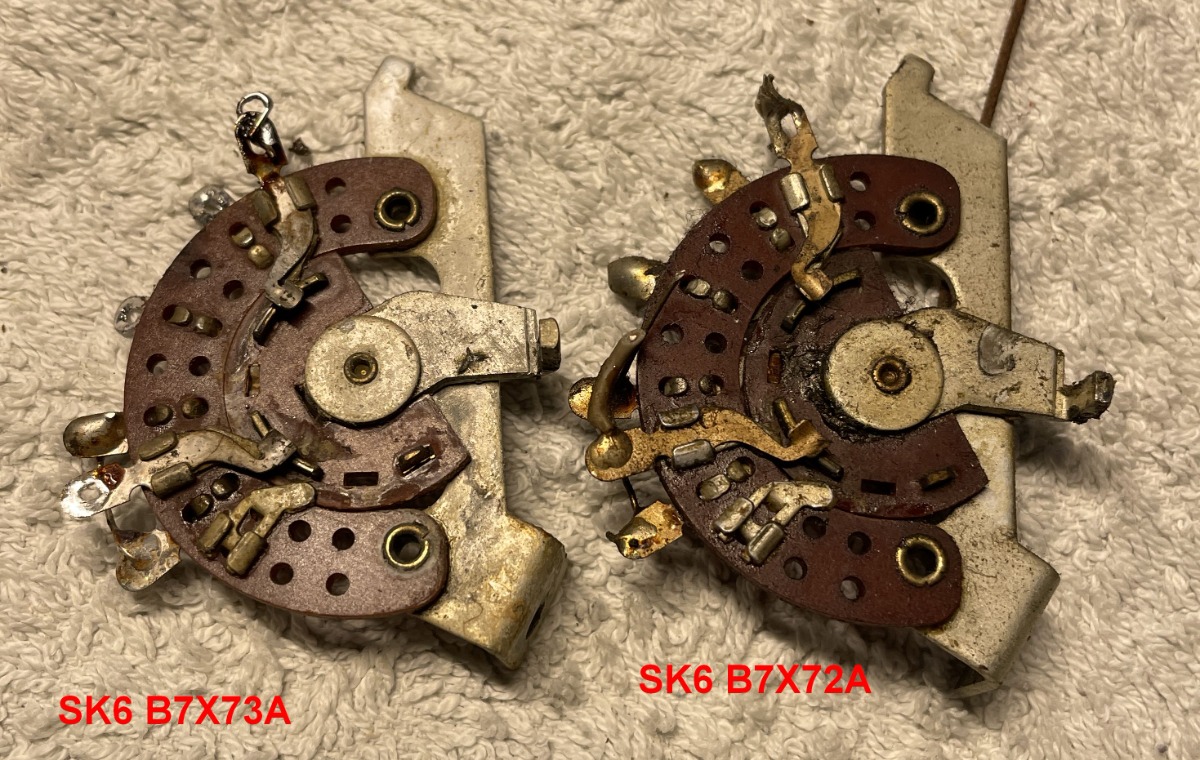

De SK (schakelaars) wil ik allemaal loshalen en reinigen/vervangen. SK2 is aangetast door het spul wat er ooit ingespoten is. Sommige producten vreten schijnbaar het metaal aan. SK2 en SK6 heb ik inmiddels uitgesoldeerd en gereinigd / vervangen voor een exemplaar uit de een sloopchassis van de B7X72A die ik hier heb staan. SK2 en SK6 zijn in ieder geval hetzelfde in beide toestellen, alleen de aansluitingen verschillen.
