Project Philips 14TX100A

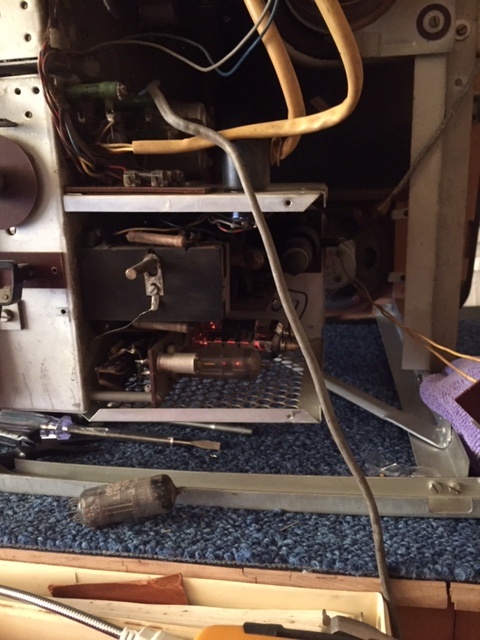

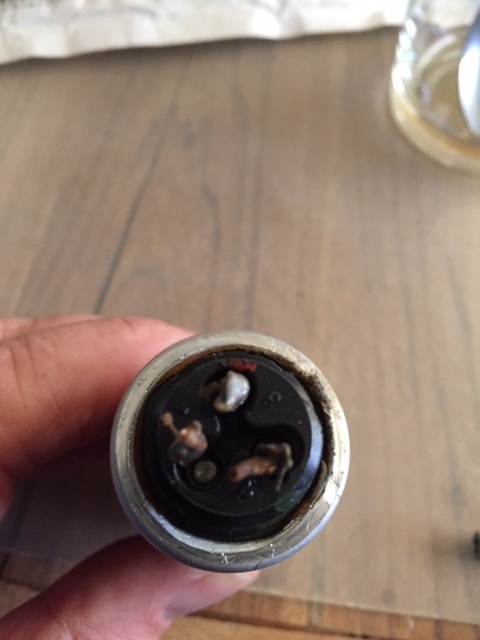

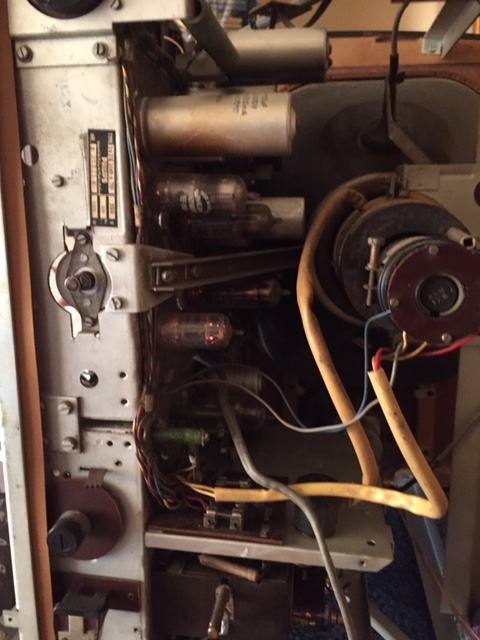

Hier wat foto,s van de buizen die mij te veel gloeien en wat ik zoal vernieuwd hebt.
Alvast bedankt.

Dit toestel heeft geen brugcel, wel een enkele cel, die in het midden een aftakking heeft (in feite twee diodes in serie) t.b.v. spanningsverdubbeling bij 110 V. netten.

Als inderdaad teveel stroom getrokken wordt, loopt je meeste kans dat in een eindtrap te vinden.

Groeten,
Peter

Gaan eens meten op de brugcel het radiotor model
Kan zijn dat die defect is dat de boel instort

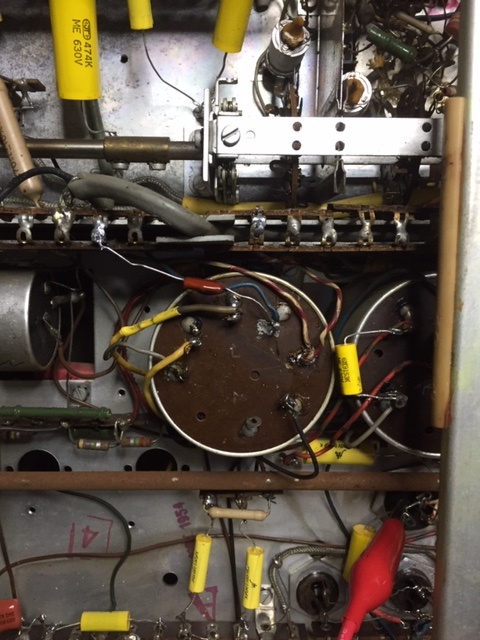

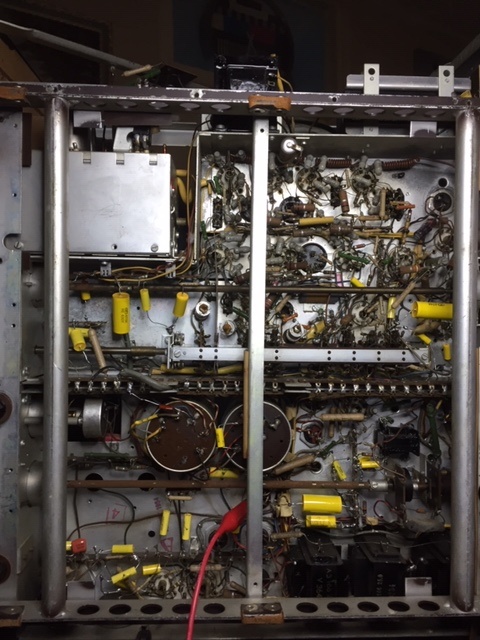

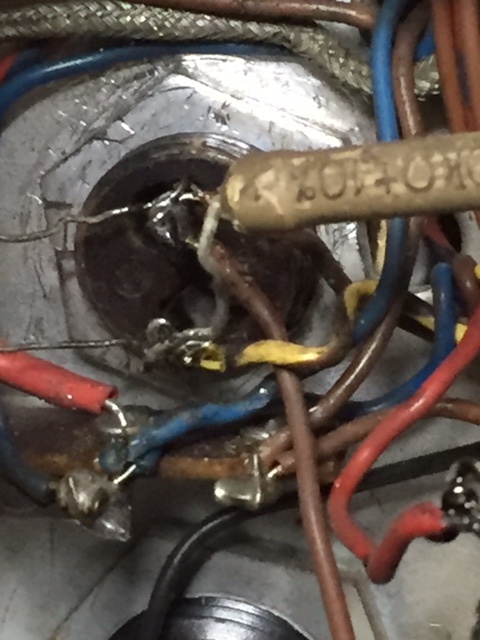

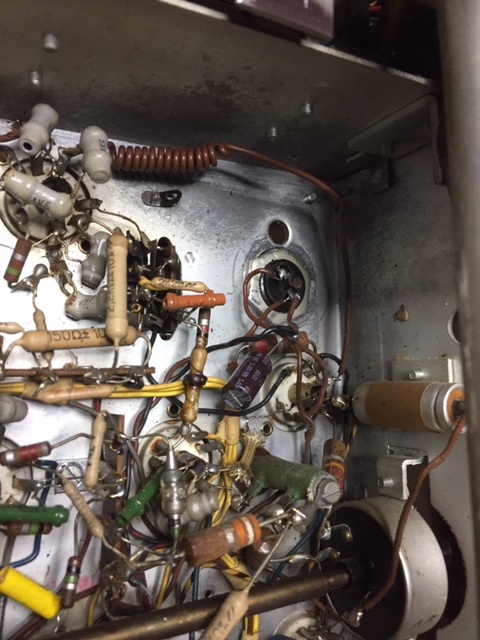

Zet eens wat foto van je revisie .
Grt René

Alle teerpotten en buizen vernieuwd ook de twee beker elco,s,maar de buizen blijven erg gloeien.
De +1 storte in elkaar waar ik uit kwam op zekering 3 als deze weg is dan is +1 ok,vandaar dat ik op die beker elco c73/74 uitkwam en waar c75 onderbroken was.
Moet ik nu alle ingangen waar de +3 inkomt los maken om te kijken waar hij die +1 op vreet.
Zie ik verder iets over het hoofd?
Alvast bedankt voor de uitleg.

Ik zie op je elko dat die 100uf, maar 12,5 volt is, deze zou ik los onder de kokerelko monteren (klein axiaal)
en voor de 2x 50 uf /350 volt een nieuwe schroefkoker nemen.
bijvoorbeeld van F&T

Beste mensen

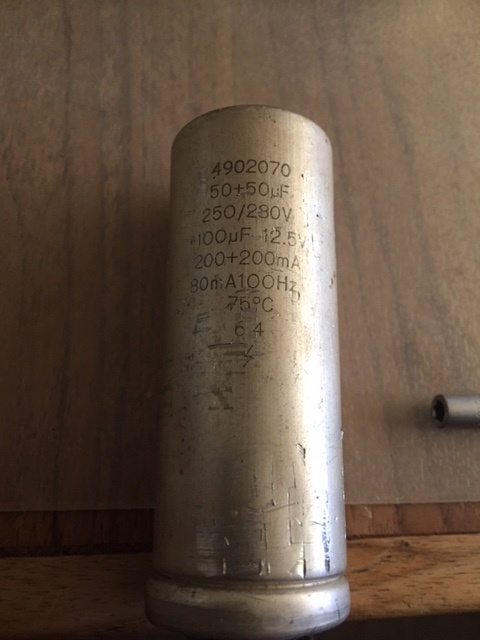

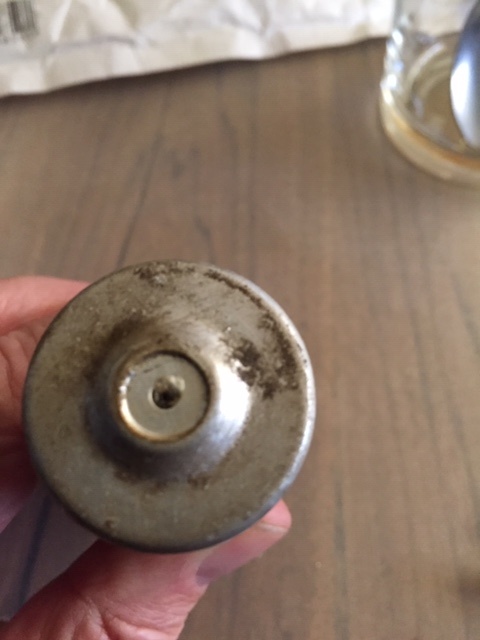

De beker elco van dit toestel c73/74 heeft nog een extra punt erbij de c75.

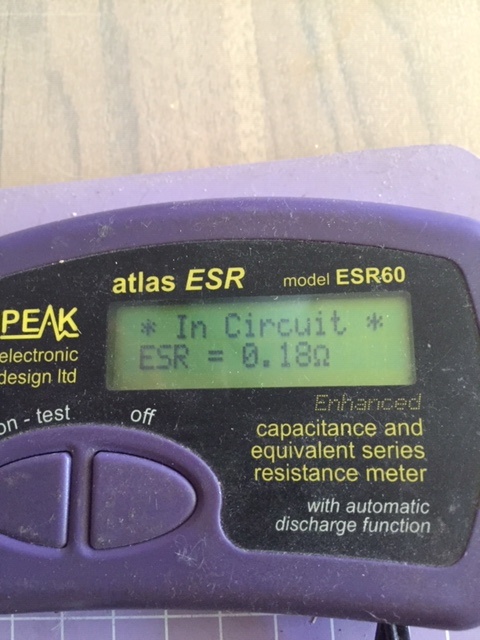

Nu meet c73-51,82uf en 0.20 Ohm en c74-61,48 uf en 0,18 ohm.
Maar de c75 die ook in die elco zit meet (in circuit) en esr 0,20 ohm ik denk dat deze niet goed is klopt dat.En kan ik een andere elco waar dat punt van c75 niet inzit dus 2 x 50 uf plaatsen en dan apart een c75 eraan hangen.Zie foto,s aub.
