Project Philips 14TX100A

Peter,
Even 1 ding geen natrap naar iemand doen die niet meer onder ons is niet fair
Zeker als toestellen van klanten dan steeds terug komen met storingen dan bleef ander werk weer liggen.
Weerstanden van composiet verlopen behoorlijk en na 60 jaar is het gewoon op
Als 5 % weerstanden 10 of meer procent afwijken dan toch er uit gaatballeen maar meer afwijken bij een simpel pickup versterker zal het minder kwaad kunnen maar bij tv ga je toch zien in beeld verhouding. Spanning instelling van buizen gaan .toch afwijken van schema aangeeft.
En weerstanden is allemaal centen werk kost geen drol meer .
En een tv weer open halen na een maand zit ook niet iedereen op te wachten
Zeker als je kast is opgeknapt krijg je toch wat schade..
Bij jukeboxen doe je het ook dan dat je om de maand weer naar de klant wordt gezonden omdat zijn versterker niet goed werkt.
De andere niet composiet types zijn regelmatig nog goed en kan blijven zitten.
Laat de topic starter eens kijken rond om raster eindbuis en video buis.
Voornaamste is dat het toestel hoogspanning heeft
Grt René

Als de weerstanden een standaard tolerantie van 5 % hebben is het zinloos ze af te keuren als ze 1 % afwijken. Philips gebruikte zelfs op veel plaatsen weerstanden van 10 %.
Zo nauwkeurig komt het echt niet.
Ik weet ook wel waar dit verhaal vandaan komt, maar je moet niet overdrijven.
Mijn eigen ervaring is totaal anders.

Als je denkt dat je buizen te fel gloeien, meet dan eens de gloeispanning van de desbetreffende buis. Dan weet je het. De juiste gloeispanning staat in het buizenboek. En als ik het zo bekijk valt het wel mee. Als een buis vuil is lijkt het ook of de buis feller gloeit. De stroom door de gloeidraden is 300 mA en alle gloeidraden staan in serie. Dan zouden ze allemaal te fel moeten gloeien. En zwaardere buizen gloeien nu eenmaal feller dan lichtere buizen.

Groeten,
Peter

+3 hangt alleen direct aan c120 / de helderheidpotmeter / en het 2e rooster van de rastereindbuis B22.
Is de 600 volt op C152 aanwezig ? (booster spanning) die is ook
van belang voor je beeldhoogte (anode spanning B22)

In iedergeval al iets van beeld
Hoogspanning werkt dus.
Ga eerst de weerstanden bij de rasterbuis eens meten
Zeker met die donker bruine lichaam verlopen vaak composiet weerstanden
Te herkennen donkerbruin lichaam en korrel structuur.
Maar de buizen wel echt splinternieuw in doosje of uit de rommel doos
Dan kan je ook een rotte rastebuis hebben die te veel stroom trekt en de boel in elkaar klapt. En je video eindbuis eens kijkt.
Als gebruikte buizen in zet uit andere tv of rommel doos kun je ook een probleem creëren. Als je buizen te fel gloeien dan even je gloeispanning meten.
Of je tv op variac 220 zetten en kijken naar de gloeispanning.
Ook daar de teerknollen in de gloeispanningsleding vervangen. Anders sneuvelen buizen..
Pak anderss even de oude buis uit je tv voor raster en kijk wat hij doet
Als het beeld dan beter doet laten zitten videobuis vervangen als het beeld niet genoeg licht heeft .
Eerst spanningen meten. Weerstanden kijken waarden moet in de tolerantie liggen niet 1% of meer want gaat dan nog meer achteruit en moet je alsnog vervangen..
Succes.

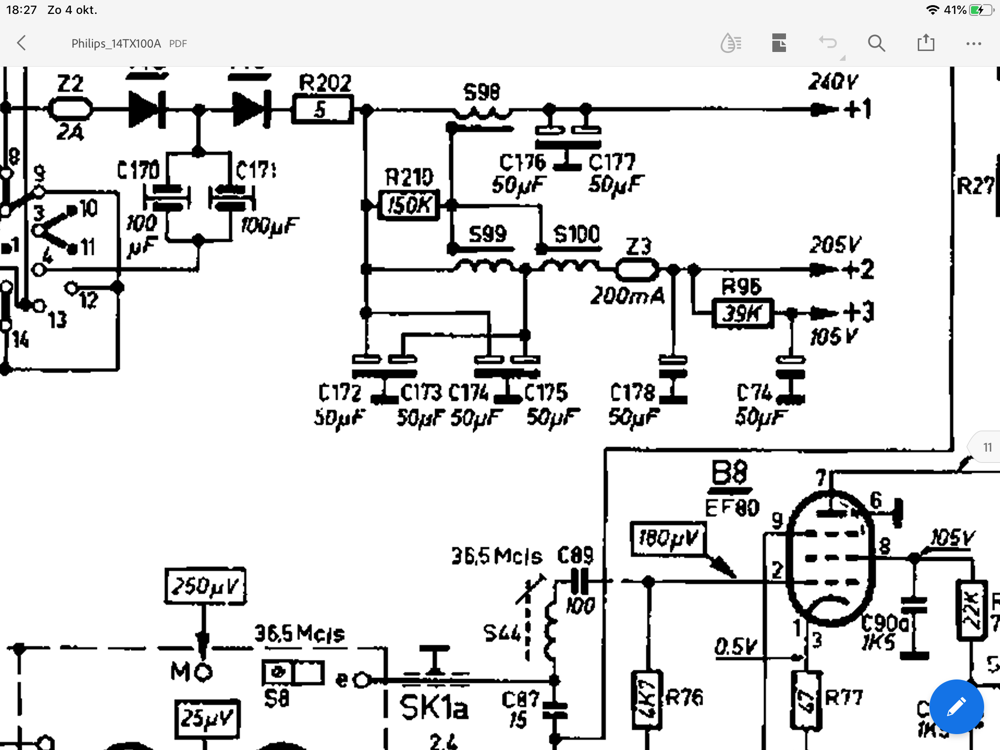

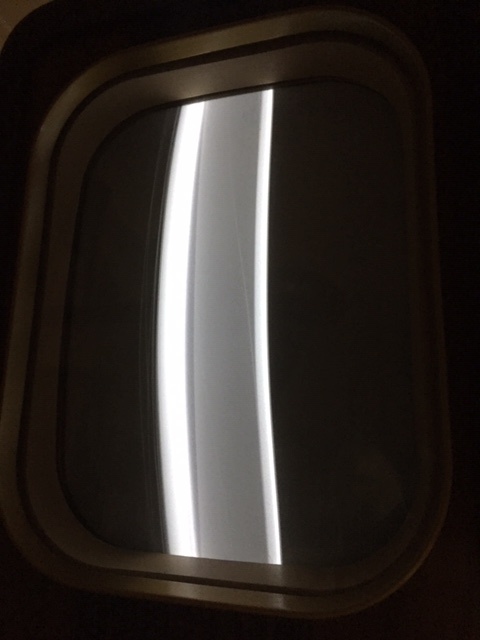

Bedankt voor je info ga dat netjes uitvoeren,wat ik nog wel ondekt hebt dat als ik R96 los maakt dan krijg ik het volgende beeld (toestel staat op z,n kop)wat dan heel langzaam verdwijnt,wat betekend dat ik fout zat met de +3 voeding,nu zo te zien de +2 voeding omdat de +1 nog instort tot 177 volt.

Je kan zekering z2 en 3 even verwijderen
En defelectie plug loshalen start de hsp niet op
Op die manier heb ook een 17tx291 opgestart eerst gloeispanning en voeding
Langzaam opdraaien en meten voeding.
Dus nu meten voeding door eerst z1 te laten zitten buizen gaan gloeien
Een gedeelte van voeding zal gaan werken kijk of je spanning klopt

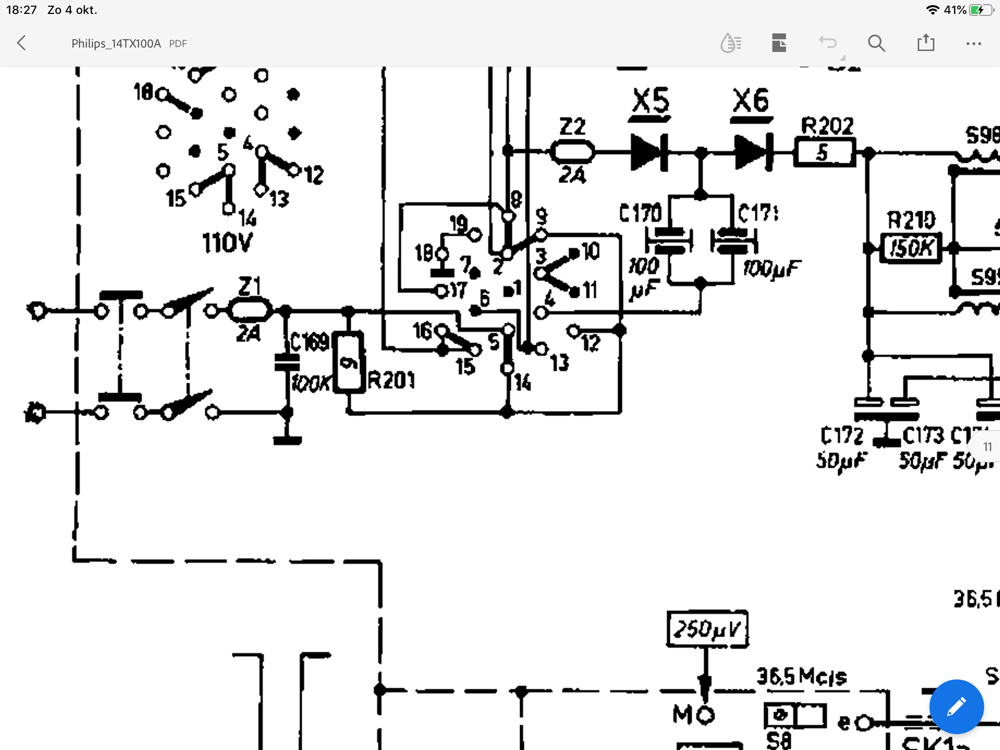

Zo ja prik je zekering twee erbij z2;en daar ook gaan meten zie het schema
Klopt dat ook dan z3 erin en meten nog niet je plug van defelectie in zetten.
Normaal zal de tv geluid ruis geven.
Met dan ook in de lijn van Z3. Gaat dat nog goed kun tv even uitzetten en de plug
Insteken van deflectie hierbij moet dan ook raster trafo horen en lijntrafo hoogspanning opstarten zakt de boel in elkaar dan in je eindtrap zoeken.
Maar eerst rond voeding en stap voor stap..
Als je hoogspanning wilt meten kun je ook een plastic strip en een neon lampje opplakken en in de buurt van de hoogspannings kooi gaat neon oplichten is er hoogspanning. Mocht beeldbuis donker blijven stel dan helderheid en contrast op midden. Kan kiezer op 11of 12 ruis en dan de ionenvalmagneet verschuiven als je ziet dat daar al aan gerommeld is.
Maar eerst alle spanning moeten goed zijn..
Succes
