Revisie van mijn B5X72A buizenradio

Dank jullie voor de complimenten.

Aanvullend heb ik naast het 230V aansluitsnoer een aarddraad gelegd en een geaarde steker gemonteerd zodat het chassis een gedefinieerd potentiaal heeft. Veiligheid wil ook wat. De pick-up ingang wil ik nog gaan gebruiken voor weergave van streaming audio en dan vind ik een gedefinieerd chassis potentiaal wel prettig.

Een vraag:
De FM ontvangst verloopt het eerste half uur iets van 200 kHz. Dit komt hoogstwaarschijnlijk door het langzaam opwarmen van de oscillatoren door de gloeidraden van de buizen. Ik kan niet meer herinneren of de buizenradio bij ons thuis dit vroeger ook had. Weet iemand hier een eenvoudige remedie tegen dit verlopen van de ontvangstfrequentie tijdens het opwarmen?

Keurig gedaan, top.

Netjes gedaan. Had het ook wel ongeveer zo uitgevoerd.

Mede naar aanleiding van informatie op dit forum zijn de volgende zaken al aangepakt:
1. Verwijderen van het stof aan de binnenzijde met een borstel en met wat blazen. De buizen met een vochtig doekje schoongemaakt (op de opdruk na).

2. Schoonmaken van de potmeters door 40% alcohol te spuiten in de potmeters onder regelmatig heen- en weer draaien. Verder de schakelaar contacten met alcohol schoongemaakt. Tevens sommige wieltjes los gemaakt met alcohol en later iets gesmeerd met een klein beetje WD40. Hierna is het kraken en zwaar lopen van de potmeters verholpen. Tevens gaan de 'gordijntjes' van de hoge en lage tonen potmeters weer soepel heen en weer. Een leuk detail van dit type radio.

3. Schoonmaken van de glazen frontplaat aan de voorzijde met een vochtig doekje. De binnenzijde is helaas wel iets nat geworden maar dat had niet gemoeten. Sommige teksten zoals Paris zijn hierdoor wat beschadigd. Weer wat geleerd.

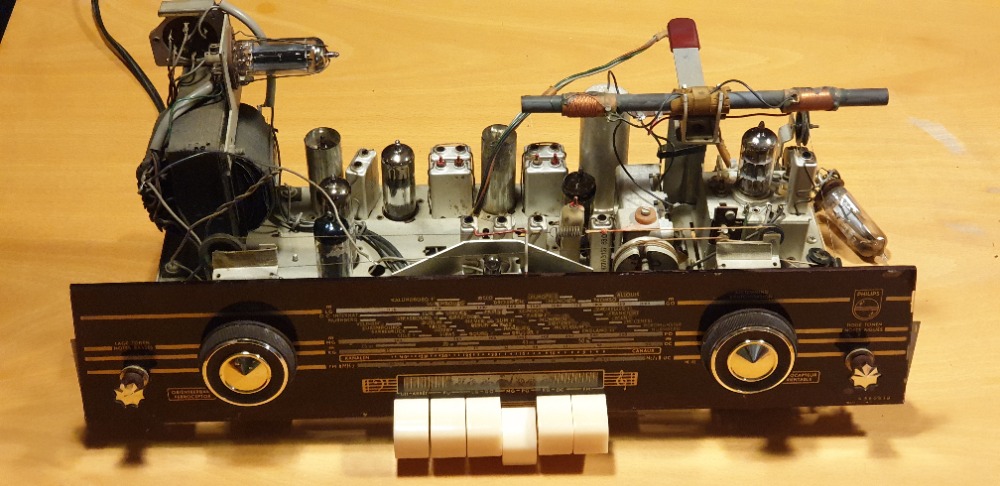

De schoongemaakte radio.

4. Vervangen van de schermroosterweerstanden door nieuwe 2W weerstanden.

5. Vervangen van de teercondensatoren

6. Toevoegen van een 47 uF elco over C1. Dit is gedaan om te lichte brom in het geluid weg te werken. Dit heeft goed geholpen. Dit wordt later misschien nog netter opgelost door deze nieuwe elco in de huls van de oude condensator te plaatsen.

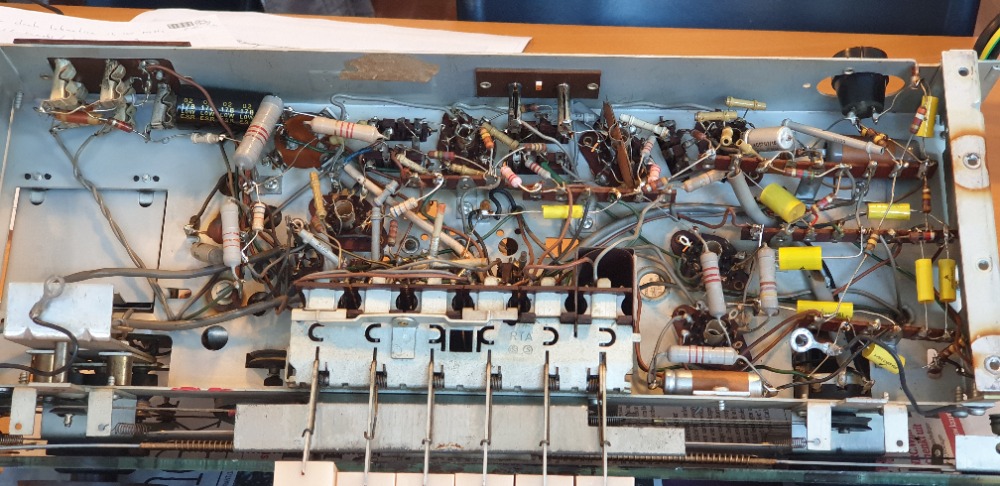

Onderzijde met de vervangen weerstanden en condensatoren.

7. Afregelen van de AM en FM ontvanger volgens de beschrijving in de service handleiding. Hierbij gebruik gemaakt van een Labnation USB oscilloscoop die tevens als signaal generator te gebruiken is. Frequenties tot 700 kHz kan die zonder meer genereren maar voor het genereren van 10,7 en 6,38 en 11,73 MHz testsignalen heb ik een (excel) CSV file met het benodigde signaal patroon geupload naar deze signaalgenerator. Dit is nodig omdat anders deze hoge frequenties niet nauwkeurig te benaderen zijn met deze signaalgenerator.
Voor AM was het nodig om de meeste spoelkernen iets van een halve slag te verdraaien. Voor de FM stonden de meeste spoelkernen nog wel ongeveer goed. Deze kernen zaten wel vast maar met wat alcohol en een ietsepietsje WD40 gingen ze los. Maar S56 moest ik een flink stuk verdraaien waarbij de ontvangstgevoeligheid aanzienlijk beter is geworden.

Al met al speelt de radio in de woonkamer nu prima Radio 2. Wel wat extra draad aan de antenneaansluiting gemaakt voor een storingsvrij ontvangst.

Zoals in mijn voorstel onderwerp aangegeven heb ik laatst een B5X72A buizenradio gekocht. Dit is hetzelfde model zoals we dat vroeger thuis in de keuken hadden. De radio is ongeveer uit 1958.

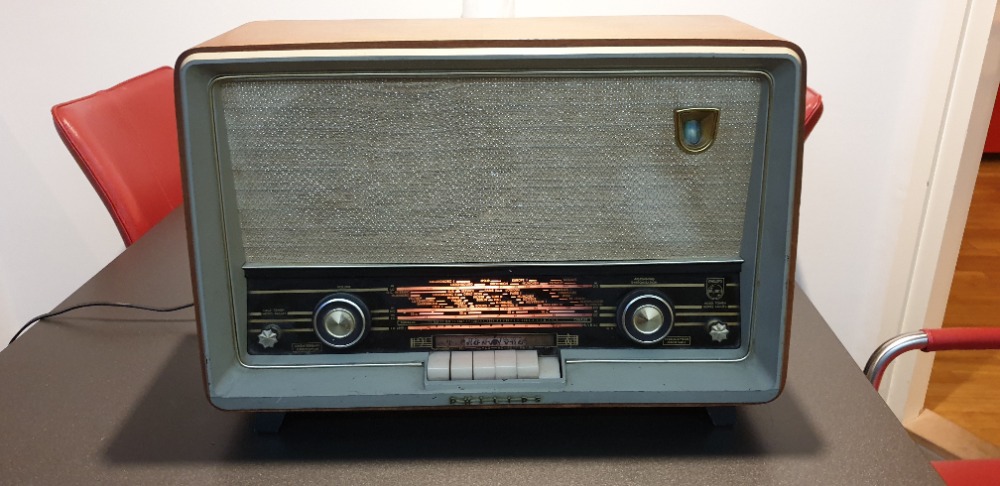

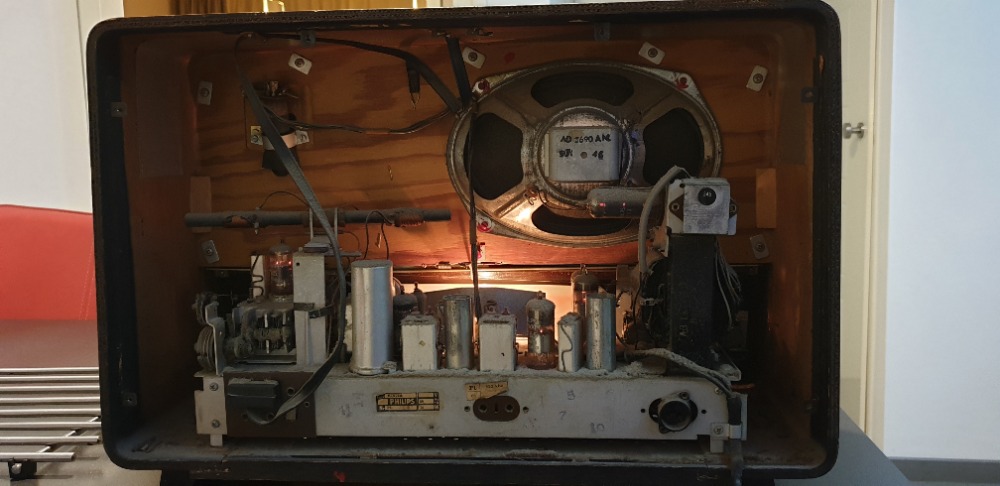

Allereerst foto's zoals de radio ontvangen is.

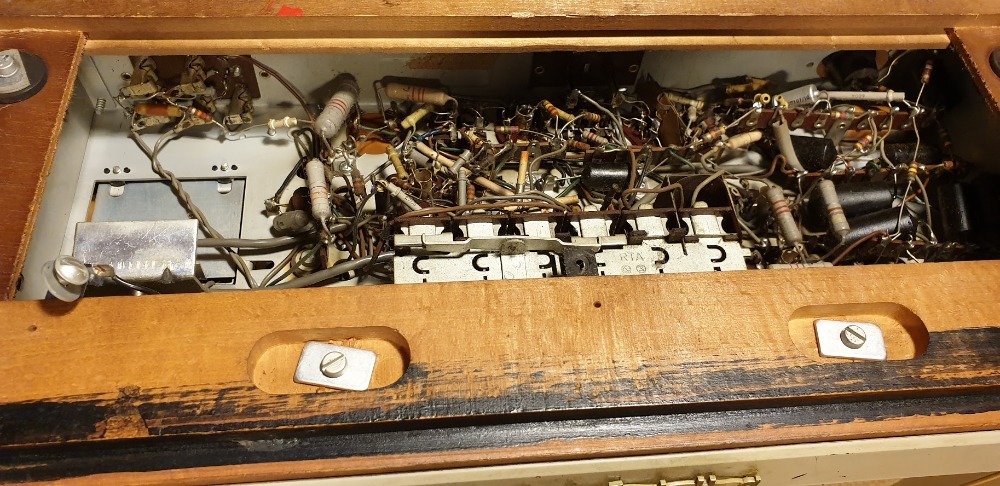

De radio ziet er volgens mij nog behoorlijk origineel uit. Het enige wat ik kan zien is dat twee schermroosterweerstanden waarschijnlijk al eens vervangen zijn door twee weerstanden parallel.

Ik ben aan de slag gegaan om deze radio weer functioneel in goede staat te krijgen zodat ik kan genieten van bijvoorbeeld FM ontvangst.
