Philips HF306 plus 2x HF303.

Met een dubbele gloeidraadwikkeling is het mogelijk om per kanaal op minimale brom af te regelen dmv. ontbrompotmeters. Ook bij de Amroh Duette is hiervoor gekozen.

Ik ben het met Frank eens. Controleer de aansluitlippen van de hoogspanningswikkeling.

Of een trafootje 2 keer 6V bij minimaal 1a1,5 A en nog een trafootje van 6 V bij 1 A andersom aangesloten aan het eerstgenoemde trafootje en de ca 220 V uit daarvan aan de brugcel. Kan je de versterker alvast testen. Beetje omslachtig, dat wel.
Dat als je geen geschikte trafo kan vinden die ook nog 2 gescheiden gloeiwikkelingen heeft. Die zijn niet dik gezaaid of je moet een veel grotere trafo nemen.

Die dubbele gloeiwikkeling zal er niet voor niets inzitten, oscillaties, brom enz.

Anders misschien eentje laten maken of overwikkelen bij een trafomaker, bv die in Schagen. Dan hoef je ook niks te verbouwen wat het geheel nooit mooier maakt.

@ Bert, wel raar dat er nog iets uitkomt uit deze hsp wikkeling.
Ingeval van (kort)sluiting heb je geen 2 keer belast gloei 6,5 V(wel stank) en bij onderbreking heb je helemaal geen hsp.
Heb je de draden van de brugcel ook even losgehaald?
Of een slechte soldeerlas thv de wikkeling.

Groet Frank

Ik heb destijds een trafo uit een sloop band recorder gebruikt
deze zijn klein en bezitten ook een brug cel en er is eten genoeg zgz
of van een koffer versterker PH .
ja het is jammer het komt voor bij deze stuur versterkers.
hou er wel rekening mee met een anderen voeding
ook niet een te zwaren voeding daar heb je alleen maar last van te hogen stromen
dat je de gevraagden stromen ZAL hand haven anders
gaat het niet goed .. speelt niet mooi en met weinig versterkerking
met teveel knijp je hem dicht .. de stromen zal optiemaal zijn
zo als in het schema .. zo nodig met weerstanden aanpassen ..
huub

Bert het komt nog wel eens voor
met de stuur versterker dat de voeding stuk gaat
waarom ??

Huub mag nooit meer raden.

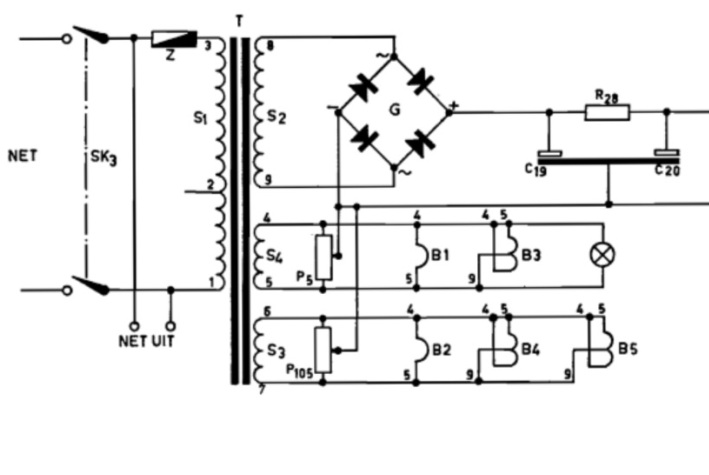

Voor het opstarten eerst de voedingstrafo gecocontroleerd.
Geen goede hoogspanning (S2) slechts 29,3V.
De gloeispanningen S3 en S4 zijn prima, 6,5V AC belast.
Een passende geschikte trafo zoeken zal lastig zijn.
Er is ruimte om een extra trafo'tje voor de HS te plaatsen.
De vraag bij deze is wat heeft die trafo secundair aan AC spanning nodig.
In het schema staan geen spanningen vermeldt.

En als je geen knop vind dat heb ik er nog wel een
soms is het koperen plaatje ook weg .

Ik houd het in gedachte Huub. :thumbsup:

En als je geen knop vind dat heb ik er nog wel een
soms is het koperen plaatje ook weg .
huub
