SBR 340A met aanpassingen en blikseminslag?
15 nov 2015 00:32 - 15 nov 2015 00:41 #56491
door buisje
Soldeertin is niets anders dan elektronische lijm.
Beantwoord door buisje in topic SBR 340A met aanpassingen en blikseminslag?
Mooi apparaat !! eerst even het originele schema aan zien te komen: gesprongen, C bovenin is zo te zien een mica exemplaar... geen waarde meer af te lezen ? Spoelen lijken mij nog intact, zo te zien..
En ja, kan bliksem zijn of te veel TX output op de ingang gekomen ? wie het weet mag het zeggen...
En ja, kan bliksem zijn of te veel TX output op de ingang gekomen ? wie het weet mag het zeggen...
Soldeertin is niets anders dan elektronische lijm.
Laatst bewerkt 15 nov 2015 00:41 door buisje.
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
15 nov 2015 00:14 - 15 nov 2015 00:17 #56490
door marcola64
Beste mede-forummers,

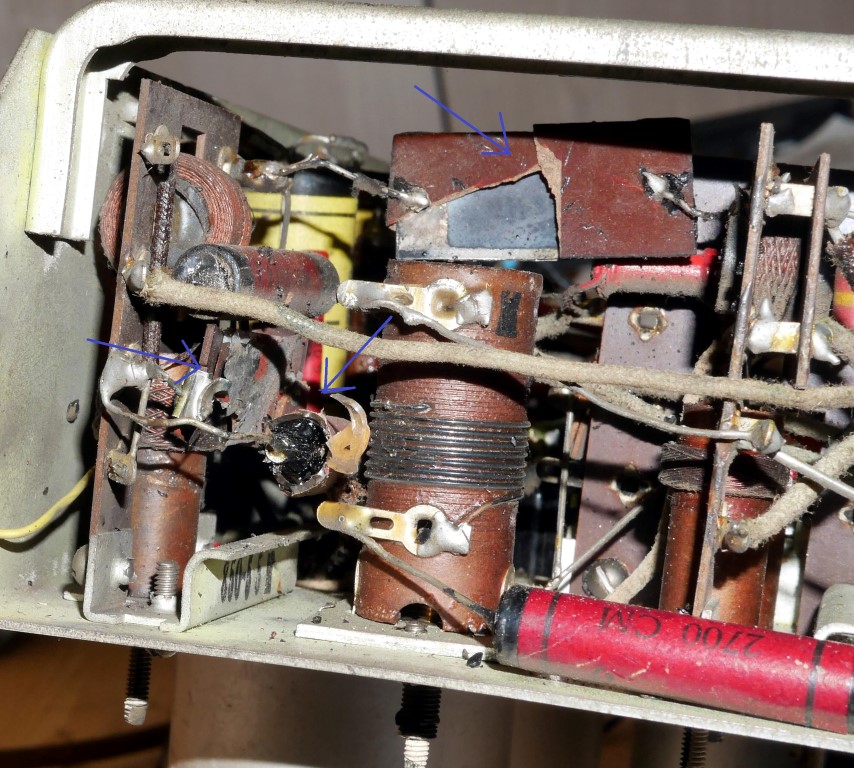

ik heb momenteel een SBR 340 onder handen. Hier is iets geks mee. Enkele condensatoenr in het HF ingangscircuit zijn gesprongen. Het betreft een buisje van 20 nF en twee 'keramische' exemplaren (zie foto).
Buiten of ik me afvraag hoe dit kan zijn gekomen (bliksem?) is er ook geklooid aan de schakeling. Er is als voorschakeling in de achterwand een sperkring gebouwd en ook -en dat is mijn probleem- matcht wat ik in de radio zie niet met het schema. De condensator van 20 nF onder op de foto vind ik bv niet terug in het schema.
Heeft iemand een componentenopstelling van dit apparaat? Ik kan online alleen maar het schakelschema vinden
Bij voorbaat dank,
Marco.
Marco
SBR 340A met aanpassingen en blikseminslag? werd gestart door marcola64
Beste mede-forummers,
ik heb momenteel een SBR 340 onder handen. Hier is iets geks mee. Enkele condensatoenr in het HF ingangscircuit zijn gesprongen. Het betreft een buisje van 20 nF en twee 'keramische' exemplaren (zie foto).
Buiten of ik me afvraag hoe dit kan zijn gekomen (bliksem?) is er ook geklooid aan de schakeling. Er is als voorschakeling in de achterwand een sperkring gebouwd en ook -en dat is mijn probleem- matcht wat ik in de radio zie niet met het schema. De condensator van 20 nF onder op de foto vind ik bv niet terug in het schema.
Heeft iemand een componentenopstelling van dit apparaat? Ik kan online alleen maar het schakelschema vinden
Bij voorbaat dank,
Marco.
Marco
Laatst bewerkt 15 nov 2015 00:17 door marcola64.
