Ik heb het hele schema eens bekeken en het kan zo nooit werken. Het lijkt er sterk op dat de vorige eigenaar geprobeerd heeft het te laten werken met een UCH41 (die er ook in zat), maar dat zal nooit lukken omdat het derde rooster van de heptode inwendig is doorverbonden met het rooster van de triode.
Om het allemaal goed te laten werken met een UAF42 moet je die als volgt aansluiten:

Pen 3, 4, 6 en 7 eerst geheel vrij maken.
Pen 6 gaat naar de potmeter ( l.f. in),
Pen 4 en 7 onderling doorverbinden en via een weerstand van 2,7 kOhm verbinden met massa,
Deze weerstand overbruggen met een laagspanningselco van 47 of 100 uF,
De weerstand van 270 kOhm naar pen 2 wijzigen naar 220 kOhm,
De weerstand van 1,2 MOhm naar pen 5 veranderen naar 820 kOhm,
De koppelcondensator naar de UL41 gaat naar pen 2.
Let op: Pen 8 moet aan de massa blijven zitten (dus de doorverbinding tussen pen 7 en 8 weghalen)!

Ik vond het op de foto's het er al vreemd uitzien. Klopt dus wel.

Gegevens omtrent de UAF42 komen uit het MK Buizenboek.

Edit: Ik zie dat er in jouw schema geen lekweerstand aan het stuurrooster van de UL41 zit, ik neem aan dat die er wel zit. Zoniet dan deze alsnog aanbrengen, die moet officieel 680 kOhm zijn, maar dat komt niet zo nauw (bijv. 470 kOhm mag ook).

Succes met de ombouw!

Groeten,
Peter


Mij foto staat op zijn kant (het origineel is recht) en alle alineas zijn weg, alles staat aan elkaar. Ik hoop dat het zo nog wel leesbaar is.

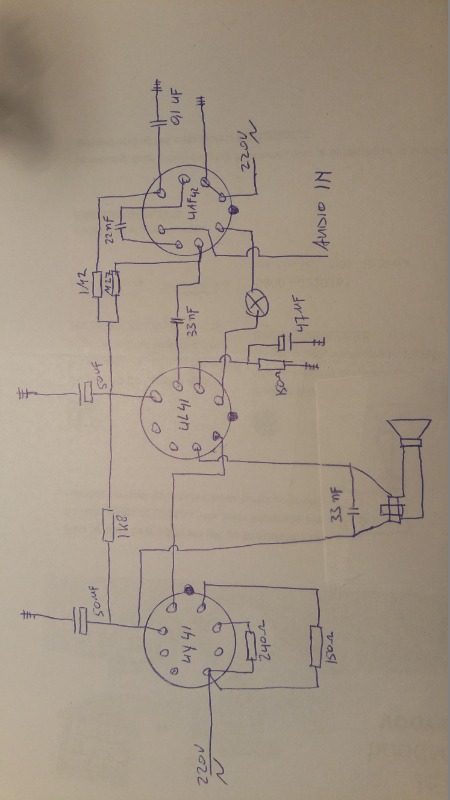

  Ik heb de buizen al binnen van Wim. Gelijk de UAF42 er in gezet, maar helaas nog altijd brom. De UL41 ook vervangen maar ook dat bracht geen soelaas.Vervolgens heb ik de spanning gemeten over de kathodeweerstand van UL41 en die loopt op tot 7,7 volt en blijft daarna stabiel. Ook op het stuurrooster gemeten en dat is 0 volt.Ik heb geprobeerd een tekening te maken van het geheel en deze zal ik bij voegen. Het kan zijn dat het aan de kant van de gelijkrichter mijn tekening niet helemaal klopt omdat er ook een omschakelaar in zit 125 volt of 220 volt maar ik snap de bedoeling. Op 220 volt moet er natuurlijk een weerstand in serie gezet worden en op 125 volt hoeft dat niet.Verder valt mij op dat ook het signaal van het element aan pen 4 van de UAF42 komt maar de massa gewoon aan de algemene massa komt. Ik weet niet of dat ook de bedoeling is aangezien het een direct uit het lichtnet gevoede versterker is?
